Линия распределенных параметров с трехфазным разделением
Simscape/Electrical/Специализированные энергосистемы/Элементы электросети
Блок разделительной линии (трехфазный) реализует модель линии с трехфазными распределенными параметрами, которая передает электрический сигнал, поступающий в его консервативные порты, в соответствующий блок разделительной линии (трехфазный) в модели. Два блока разделительной линии (трехфазные) образуют пару, которая представляет собой передающие и приемные концы трехфазной линии передачи.

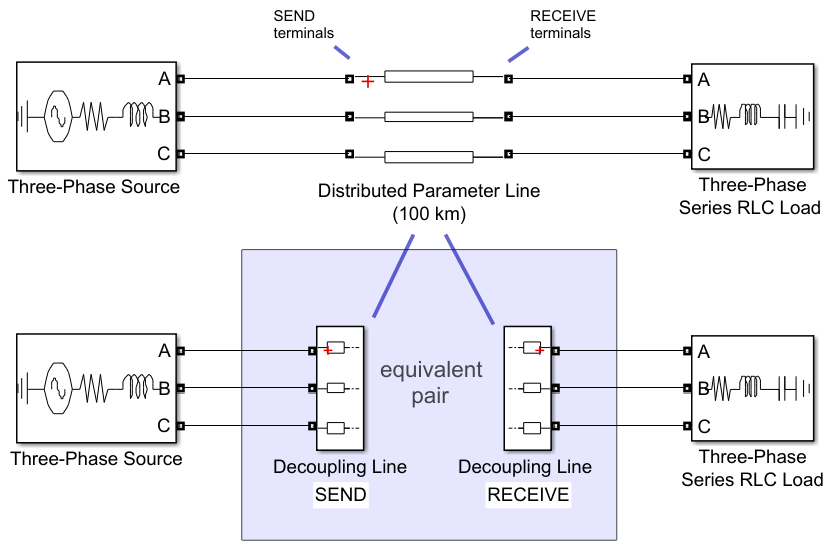

Поведение пары блоков эквивалентно использованию одного блока Distributed Parameters Line:
Подробное описание уравнений, используемых для представления явлений распространения волн и отражений на конце линии, см. в разделе Линия распределенных параметров.
Если требуется смоделировать линию передачи без физических электрических соединений между передающим и приемным концами линии, используйте пары блоков разделительной линии (трехфазной). Этот метод используется, например, в приложениях, где большая сеть разделена на более мелкие секции, которые моделируются в различные подсистемы или модели без электрических соединений между ними. Этот метод разделения часто используется для моделирования сложных электрических сетей на многоядерных компьютерах реального времени или для более быстрого моделирования больших сетей.
Блоки в паре могут быть связаны с помощью параметра Pair ID, который передает информацию электрического сигнала, проходящего от одного терминала к другому, используя внутренние блоки Simulink ® Goto и From или соединяя блоки с сигналами Simulink.
Параметры каждого блока «Линия развязки» (трехфазный) в паре должны быть идентичными и соответствовать параметрам, вводимым в эквивалентный блок «Линия распределенных параметров». Например, чтобы смоделировать линию передачи протяженностью 100 км с заданными значениями R, L и C, используйте два блока разделительной линии (трехфазной) длиной 100 км каждый с одинаковыми значениями R, L и C.
Чтобы смоделировать линию передачи в модели, добавьте в модель два блока «Линия развязки» (Трехфазная) и задайте для параметров блока одинаковые значения. Можно также использовать приложение «Задание разделительных линий» для поиска, выбора и автоматической замены существующих в модели блоков линии распределенных параметров эквивалентными парами блоков разделительных линий (трехфазных). Дополнительные сведения см. в разделе Указание разделительных линий.
Блок «Линия развязки» (трехфазный) может использоваться только в дискретной модели, то есть если для параметра Simulation type блока powergui установлено значение Discrete.
Line length (km) - Длина линии передачи100 (по умолчанию) | положительный скалярДлина линии электропередачи, в км. Поскольку блок используется с другим блоком «Разделяющая линия» (трехфазный), введите одинаковую длину строки в каждом из двух блоков; не разделяйте значение между каждым из двух блоков. Например, для моделирования линии протяженностью 100 км укажите значение 100 в каждом блоке, а не 50 в одном блоке и 50 в другом блоке.
Frequency used for rlc specification (Hz) - Линейная частота60 (по умолчанию) | положительный скалярУкажите частоту, используемую для вычисления удельной длины матриц сопротивления R, индуктивности I и емкости C линейной модели.
Resistance per unit length (ohms/km) [ 3x3 matrix ] or [ r1 r0 ] - Сопротивление линии[0.01273 0.3864] (по умолчанию) | двухэлементный вектор | трехэлементный вектор | матрица 3 на 3Сопротивление R на единицу длины, определяемое как двухэлементный вектор или матрица 3 на 3, в Ом/км (Ом/км).
Для симметричной линии укажите матрицу 3 на 3 или параметры последовательности.
Для трехфазной непрерывно транспонированной линии введите сопротивление положительной и нулевой последовательности [r1 r0].
Для асимметричных линий укажите полную матрицу сопротивления 3 на 3.
Inductance per unit length (H/km) [ 3x3 matrix ] or [ l1 l0 ] - Индуктивность линии[0.9337e-3 4.1264e-3] (по умолчанию) | двухэлементный вектор | трехэлементный вектор | матрица 3 на 3Индуктивность I на единицу длины, определяемая как двухэлементный вектор или матрица 3 на 3, в henries/km (H/km).
Для симметричной линии укажите матрицу 3 на 3 или параметры последовательности.
Для трехфазной непрерывно транспонированной линии введите индуктивность положительной и нулевой последовательностей [l1l0].
Для асимметричных линий укажите полную матрицу индуктивности 3 на 3.
Capacitance per unit length (F/km) [ 3x3 matrix ] or [ c1 c0 ] - Емкость линии[12.74e-9 7.751e-9] (по умолчанию) | двухэлементный вектор | трехэлементный вектор | матрица 3 на 3Емкость C на единицу длины, определяемая как двухэлементный вектор или матрица 3 на 3, в фарадах/км (F/км).
Для симметричной линии укажите матрицу 3 на 3 или параметры последовательности.
Для трехфазной непрерывно транспонированной линии введите емкости положительной и нулевой последовательностей [c1 c0].
Для асимметричных линий укажите полную емкостную матрицу 3 на 3.
Show send and receive ports - Включение портовoff (по умолчанию) | onВыберите для отображения входных и выходных портов r и s. Если этот флажок установлен, блоки линии разъединения (трехфазные) могут быть спарены, соединяя их с сигналами Simulink. Выход s первого блока подключается к входу r второго блока, а порт s второго блока подключается к порту r первого блока.

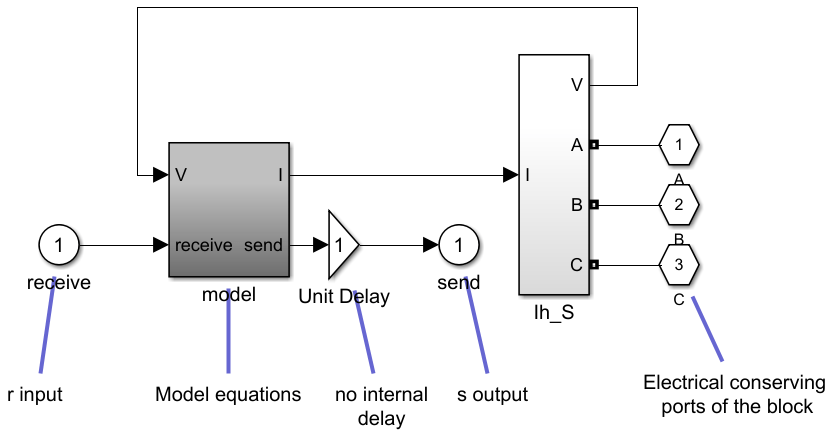

Внутренняя модель блока линии разъединения (трехфазного) непосредственно соединена с внешними портами блока r и s.
Чтобы разорвать алгебраический цикл, созданный этим типом соединения, можно добавить блок единичной задержки на выходе каждого блока линии разъединения (трехфазного).

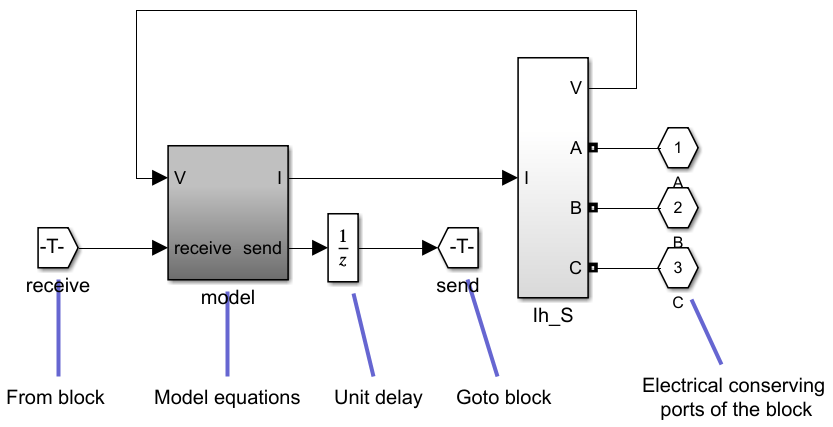

Когда параметр Show send and receive ports сброшен, блоки разъединения линии (трехфазные) связываются с помощью параметра Pair ID, который передает информацию электрического сигнала, проходящего от одного терминала к другому, с помощью внутренних блоков Simulink Goto и From. Блок единичной задержки также добавляется к пути выходного сигнала, чтобы разорвать алгебраические циклы. Параметр времени выборки этой задержки соответствует временной задержке выборки, указанной в блоке powergui.
Pairing ID - Идентификатор спариванияL001 (по умолчанию)Когда параметр Show send and receive ports сброшен, внутренние блоки Goto и From используются для соединения двух блоков разделительной линии (трехфазных) в модели. В обоих блоках первая часть идентификатора пары одинакова, но необходимо добавить _S до конца идентификатора одного блока, и _R до конца идентификатора другого блока. Если идентификатор не заканчивается на, возникает ошибка _S или _R. Например, предположим, что в модель добавлены два блока «Отрезок развязки» (трехфазный). Чтобы соединить блоки, необходимо задать для параметра «Идентификатор пары» одного блока значение L001_S и другой блок в L001_R.
Initial voltage (V) - Начальное напряжение[ 1 1 1] (по умолчанию) | трехэлементный векторНачальное значение напряжения на клемме, в вольтах.
Initial voltage angle (Deg) - Начальный угол[0 -120 120] (по умолчанию) | трехэлементный векторУгол начального напряжения, в градусах.
Initial current (A) - Начальный ток[ 1 1 1] (по умолчанию) | трехэлементный векторНачальное значение тока, вытекающего из блока, в Амперах.
Initial current angle (Deg) - Начальный угол[0 -120 120] (по умолчанию) | трехэлементный векторУгол начального тока, в градусах.
