Описание

Блок ШИМ-генератора (интерполяции) генерирует импульсы для силовых электронных преобразователей, управляемых ШИМ, используя однополярный метод ШИМ на основе несущей с интерполяцией.

Блок может управлять коммутационными устройствами с двухквадрантными преобразователями, однофазными полнофазными мостами, двухуровневыми трехфазными мостами или трехуровневыми трехфазными мостами. Опорный сигнал на порте Vref, также называемый модулирующим сигналом, сравнивается с симметричной несущей треугольника. Когда опорный сигнал больше несущей, импульс для верхнего переключающего устройства является высоким (1), а импульс для нижнего устройства является низким (0). Генератор использует этот метод униполярной модуляции для независимого управления каждой рукой. Второй опорный сигнал генерируется внутри путем фазового сдвига исходного опорного сигнала на 180 градусов.

Способ интерполяции учитывает события переключения, которые происходят между двумя временами выборки генератора, и вычисляет временные задержки, чтобы зафиксировать эволюцию состояний в разное время переключения. Блок вычисляет задержки импульсов, посылаемых на входы силового электронного затвора, когда включена опция Использовать сигналы затвора с временной меткой блока powergui.

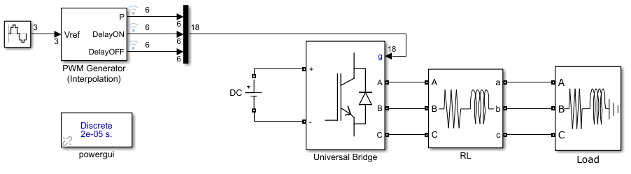

На этом рисунке Pulse 1 выходного порта P, delay 1 выходного порта DelayOn и delay 1 выходного порта DelayOff.

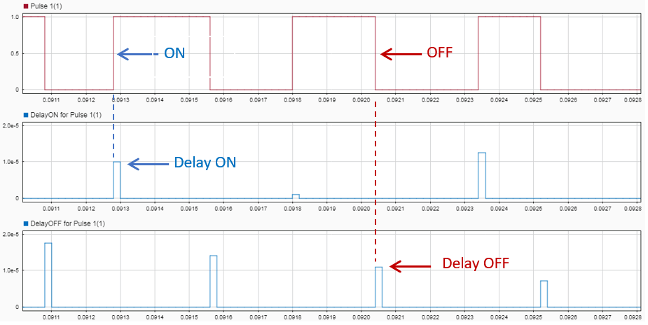

Каждый раз, когда импульсный сигнал входит в состояние включения, DelayOn выдает значение, которое соответствует точной временной задержке между этапом вычисления и моментом, когда импульс вошел в on состояние. На рисунке сигнал Pulse 1 поступает в on состояние через 0,09128 секунды (показано синей стрелкой). В этот же момент выходной сигнал DelayOn для импульса 1 составляет 1e-5 секунд. Следовательно, точное время, когда импульс 1 вошел в on состояние составляет 0,09128-1e-5 = 0,09127 секунды.

Аналогично, каждый раз, когда импульсный сигнал входит в off состояние, DelayOff выводит значение, которое соответствует точной временной задержке между этапом вычисления и когда импульс вошел в off состояние. На рисунке импульс 1 входит в off состояние через 0,09204 секунды (показано красной стрелкой). В этот момент выходной сигнал DelayOff равен 1.09e-5 секундам. Следовательно, точное время, когда импульс 1 вошел в off состояние составляет 0,09204-1,05e-5 = 0,0920295 секунд.

Этот метод интерполяции с временной меткой работает только со следующими блоками преобразователя:

Дополнительные сведения о методах выборки см. на странице ссылок блока генератора ШИМ (2-Level).
