Описание

Блок генератора ШИМ (усреднение импульсов) генерирует импульсы, усредненные по модели времени выборки, для использования с этими блоками преобразователя, когда выбрана модель переключающей функции:

Для использования метода интерполяции SPS или моделей функций коммутации SPS решатель SPS должен знать, когда происходит переход от высокого к низкому или от низкого к высокому в течение времени выборки. Блок генератора ШИМ (усреднение импульсов) может обеспечивать синхронизацию для этих переходов.

С помощью этого генератора усреднения импульсов (и моделей преобразователей коммутационных функций SPS) для модели SPS можно использовать гораздо большее время выборки при сохранении моделирования высокой точности. Следовательно, этот генератор служит в качестве виртуального FPGA.

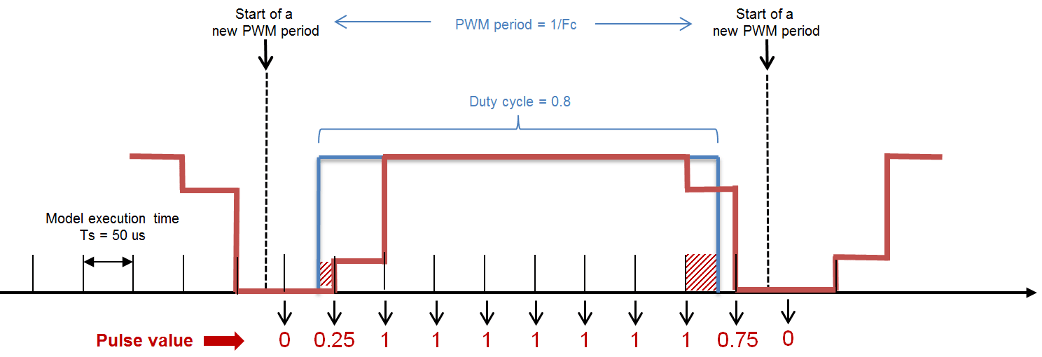

Этот рисунок иллюстрирует работу генератора для заданной несущей частоты (Fc) 2 KHz и рабочий цикл (D) 0.8. Время выполнения модели (Ts) равно 50 микросекунды.

Генератор выдает импульсное значение, используя метод модуляции на основе несущей с естественной выборкой. Если переход происходит в пределах времени выборки, генератор выводит значение импульса, представляющее отношение времени (значение между 0 и 1) для on состояние в течение времени выборки. Например, в момент времени выборки, определяемый первой синей стрелкой, генератор выдает значение 0,25, которое представляет, что введенный импульс on при 0,25 * Ts секунд (это былоon в течение 25% времени выполнения модели). Смещение представлено красной штриховой областью. Аналогично, во время выборки, обозначенное второй синей стрелкой, генератор выдает значение 0,75, которое представляет, что импульс был включен в течение 75% времени выполнения модели (он вошел в состояние выключения 0,75 * Ts секунд после предыдущего времени выборки).
