Модель гидротурбины с линеаризованной частотой вращения IEEE типа 3
Simscape/Электрооборудование/Управление/Турбинные регуляторы
Губернатор Тайп 3 блока моделирует модель IEEEG3 гидро турбинный губернатор с динамикой напорного трубопровода.
Этот блок имеет более детальную модель регулятора, чем блок типа 1 регулятора, и использует линеаризованную модель турбины, или модель воды, колонны и динамики пенстока.
Можно переключаться между непрерывной и дискретной реализациями блока с помощью параметра Sample time (-1 для унаследованного). Чтобы настроить регулятор на непрерывное время, установите для свойства Sample time (-1 для наследуемого) значение 0. Чтобы настроить регулятор для дискретного времени, установите для свойства Sample time (-1 для унаследованного) положительное, ненулевое значение или значение -1 для наследования времени выборки из восходящего блока.

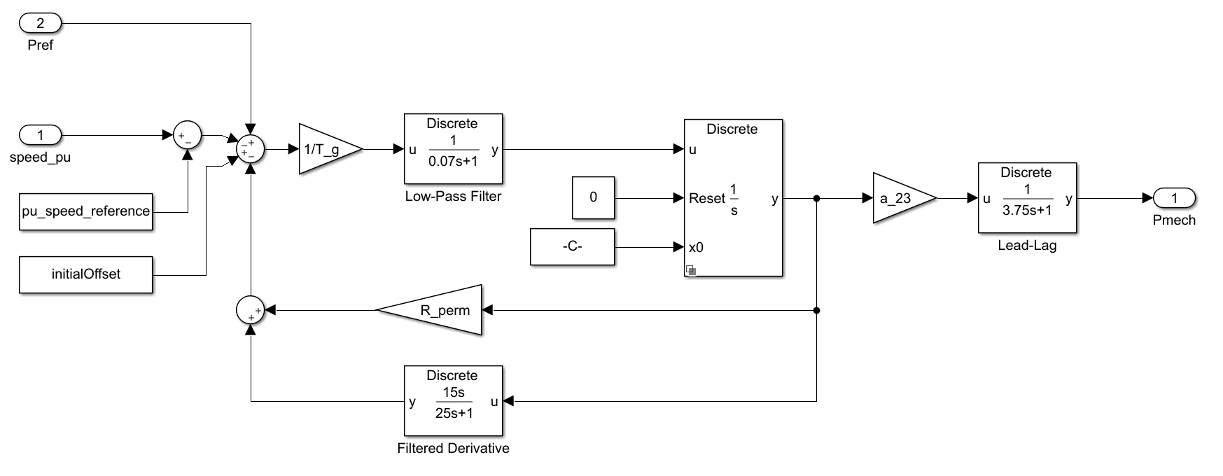

Эта диаграмма иллюстрирует общую структуру блока:
[1] Overbye, Tom Power Systems Stability, Lecture Notes. Техасский университет A & M.
[2] Динамические модели для паровых и гидротурбин в исследованиях энергосистем, транзакции IEEE по энергетическим аппаратам и системам. т. PAS-92, № 6, 1973, с. 1904-1915.
[3] Руководство IEEE по применению систем регулирования турбины для гидроагрегатов, стандарт IEEE 1207-2011.
