В примере 1 используется кусочно-линейная аппроксимация экспоненциального соотношения ток-напряжение диода. Это приводит к более эффективному моделированию, но требует некоторых размышлений, чтобы перейти к установке значений параметров блока. Альтернативой является использование более сложной модели, которая действительна для более широкого диапазона значений напряжения и тока. В этом примере используется Exponential параметр параметризации диодного блока.
Эта модель либо требует двух точек данных из соотношения диод ток-напряжение, либо значений для базовых коэффициентов уравнения, а именно тока насыщения IS и коэффициента излучения N. Таблица данных BZX384-B4V3 предоставляет значения только для первого случая. Некоторые таблицы данных не содержат необходимых данных ни для одного случая, и вместо этого необходимо следовать процессам в примере 1 или примере 3.
Две точки данных в таблице ниже взяты из таблицы BZX384-B4V3 кривой ток-напряжение:
| Прямое напряжение диода, VF | 0.7 В | 1 В |
| Прямой ток диода, ПЧ | 5mA | 250mA |

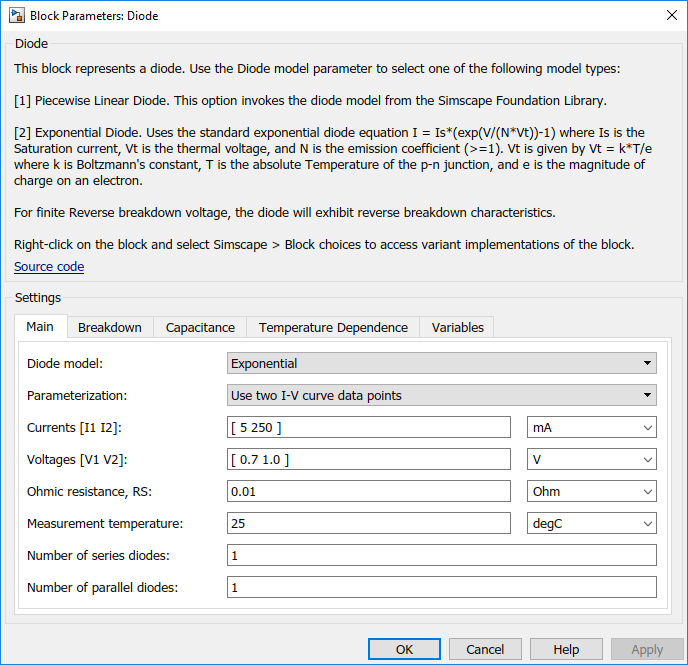

Установите параметры блока экспоненциального диода следующим образом:
Токи [I1 I2]. Установите значение [5 250] мА.
Напряжения [V1 V2]. Установите значение [0,7 1,0] В.

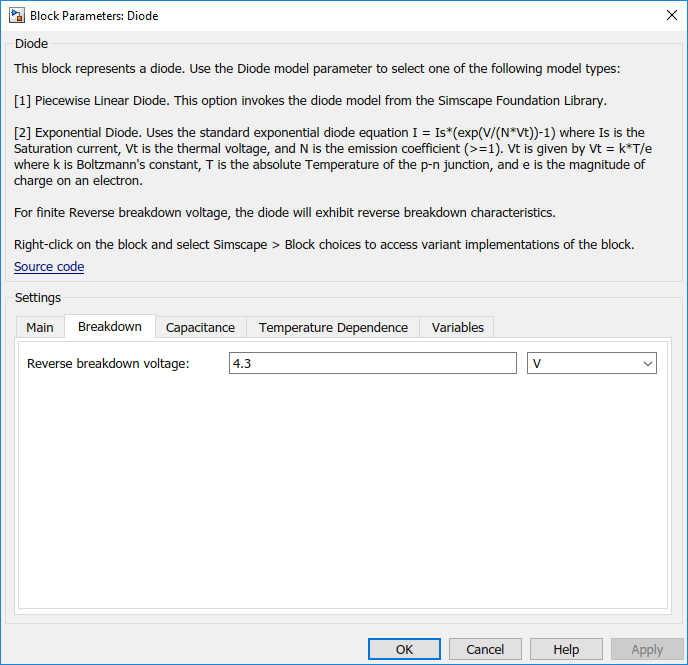

Напряжение обратного пробоя. Установите значение рабочего напряжения таблицы, 4.3V.
Омическое сопротивление, RS. Значение равно 0,01 Ом. Это пример параметра, который не может быть определен из таблицы данных. Однако установка нулевого значения необязательно является хорошей идеей, поскольку небольшое значение может помочь моделированию сходимости для некоторых топологий цепей. Физически этот термин не будет равен нулю из-за сопротивления соединения.

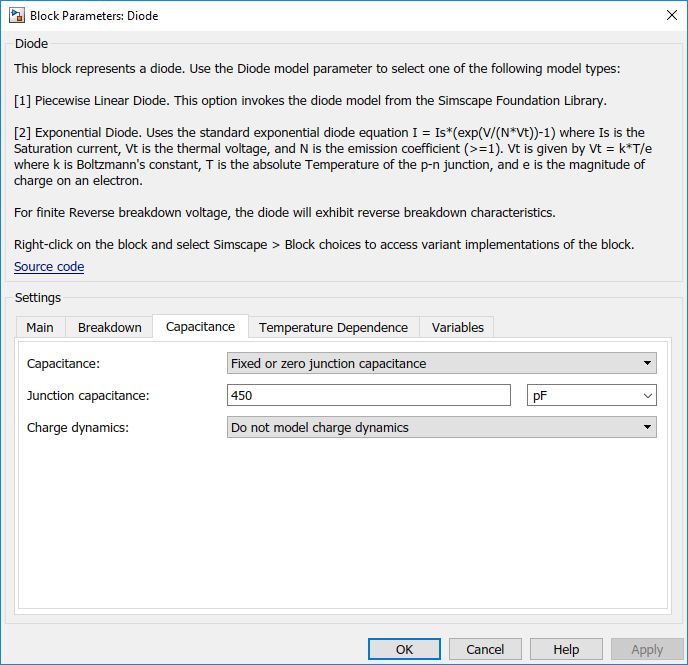

Емкость перехода. Установите значение емкости диода в спецификации, 450 пФ.
Более сложная емкостная модель также доступна для диодного компонента с опцией экспоненциального уравнения. Однако в спецификации отсутствуют необходимые данные. Кроме того, работа этой схемы недостаточно чувствительна к зависимым от напряжения емкостным эффектам, чтобы гарантировать дополнительную детализацию.
