Функция быстрого графика позволяет визуализировать характеристику напряжения и заряда для блоков батарей на основе значений текущих параметров блоков.
Эта функция реализована для блоков аккумуляторов и аккумуляторов (на основе таблиц).
Для построения графика характеристик заряда батареи:
Щелкните правой кнопкой мыши блок батареи в модели и в контекстном меню выберите «Electrical» > «Basic characteristics». Программное обеспечение автоматически вычисляет набор условий смещения на основе значений параметров блока и открывает окно рисунка, содержащее график зависимости напряжения без нагрузки от состояния заряда (SOC) для блока.

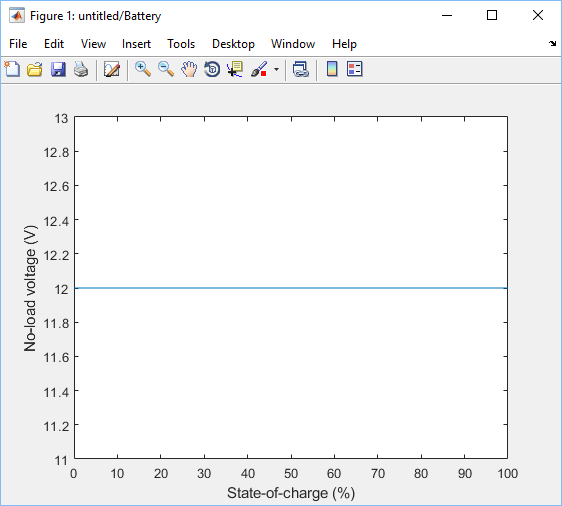

Например, следующий график соответствует значениям параметров по умолчанию блока Battery с бесконечным зарядом.
При изменении значений параметров блока и повторном выводе на печать признаков график открывается в новом окне. Таким образом, можно сравнить графики бок о бок и увидеть, как значения параметров влияют на результирующие характеристики напряжения и заряда для блока.

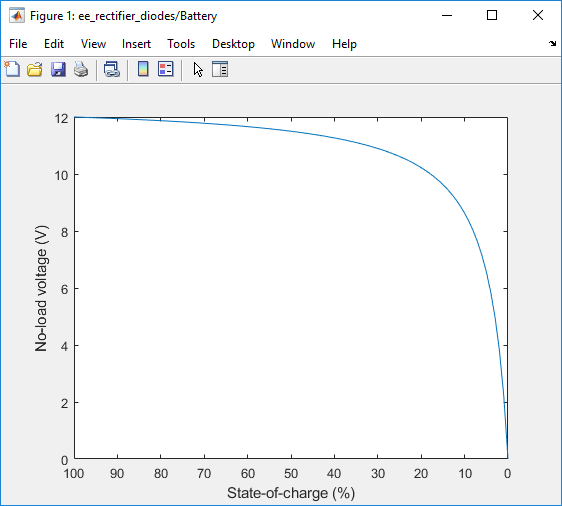

Например, если изменить значение параметра Емкость заряда батареи на Finite и саморазрядка в Enabled, новый сюжет выглядит так.
