Аккумулятор (табличный)

Табличная модель аккумулятора

Библиотека:
Simscape/Электрооборудование/Источники

Описание

Блок батарейки (на основе таблицы) представляет модель батарейки высокой точности. Блок вычисляет напряжение без нагрузки как функцию уровня заряда и дополнительной температуры с помощью таблиц поиска и включает несколько опций моделирования:

Саморазряд
Аккумулятор замирает
Динамика заряда
Старение календаря

Примечание

Блок может использовать линейную или ближайшую интерполяцию и экстраполяцию для всех параметров на основе таблиц. Для строк и столбцов оно следует соглашению «строка-столбец», в то время как строки индексируются первыми, а впоследствии - столбцами.

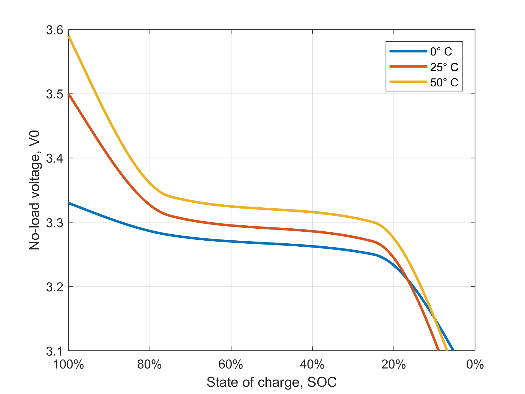

На графике показана батарея, производительность которой изменяется в зависимости от изменения температуры и состояния заряда, как обычно показано в таблице.

Этот блок используется для параметризации батарей со сложными характеристиками напряжения без нагрузки из таблиц данных или экспериментальных результатов. Более простое представление аккумулятора см. в разделе Блок аккумулятора.

Блок Battery (Table-Based) имеет четыре варианта моделирования, доступ к которым можно получить, щелкнув правой кнопкой мыши блок на блок-схеме и выбрав соответствующий параметр в контекстном меню в меню Simscape > Block choices:

Unestrumented | No thermal port - базовая модель, которая не выводит уровень заряда батареи и моделируется при фиксированной температуре. Этот вариант моделирования используется по умолчанию.
Отключено | Показать тепловой порт - модель с открытым тепловым портом. Эта модель не выводит уровень внутреннего заряда батареи.
Instrumented | No thermal port - модель с открытым портом вывода заряда. В этой модели используется фиксированная температура во время моделирования.
Instrumented | Show thermal port - модель, позволяющая выводить уровень внутреннего заряда батареи. Открыты как тепловой порт, так и выходной порт заряда.

Инструментальные варианты имеют дополнительный физический сигнальный порт, который выдает внутреннее состояние заряда. Эта функция используется для изменения поведения нагрузки как функции состояния заряда без сложности построения оценщика состояния заряда.

Варианты тепловых портов предоставляют тепловой порт, который представляет тепловую массу батареи.

Можно также выбрать различные встроенные параметризации для этого блока. Дополнительные сведения см. в разделе Предопределенная параметризация.

Схема эквивалентной батареи состоит из модели основной батареи, сопротивления саморазрядки _RSD, модели динамики заряда и _R0 последовательного сопротивления.

Модель аккумулятора

Блок вычисляет напряжение холостого хода или напряжение на базовой модели батареи путем интерполяции:

$_{v0} =_{} v0 (SOC$ , T)

Где:

_v0 - напряжение без нагрузки батареи. Задайте сетку значений поиска с помощью параметра No-load voltage, V0 (SOC, T), если параметры табулируются по температуре, или No-load voltage, V0 (SOC) в противном случае.
SOC - отношение заряда тока к номинальной емкости батареи, указанное в параметре Ampere-hour, AH (T), наряду с влиянием зависящего от температуры изменения процента замирания в ampere-hour, _δAH (n, Tfade), указанного в параметре Percent change in ampere-hour, dAH (N, Tfade). Укажите точки останова SOC с помощью параметра Vector of state-of-charge, SOC. Блок оценивает номинальную емкость батареи на основе количества циклов и температуры батареи путем интерполяции заданных зависящих от температуры характеристик замирания и параметра Ampere-hour, AH (T ).
SOC представляет нормализованные данные относительно _qnom.
Для опции характеристик замирания на основе таблицы подстановки:

$_{qном} (T, n) = \frac{_{(1} +_{δAH (} n}{,} Tfade) 100)$ * AH (T) Ah.
Для опции характеристик затухания на основе уравнений,

$_{qном} (T, n) = \frac{_{(1}}{+} \sqrt{\frac{}{}} δAH100nN) *$ AH (T) Ah.
Наконец, SOC получают из следующего уравнения.

$SOC (t) \frac{}{=_{} 1qnom (} T, n) \int \frac{_{(i (} t) -}{_{Vopen} (T,} n,$ t) RSD (T, n)) dt
Где:
- _qnom - ампер-часовой рейтинг батареи. Укажите это значение с помощью параметра Ampere-hour rating, AH (T).
- N - ссылочное число циклов разрядки, в течение которых задается процентное изменение нескольких параметров батареи. Установите это значение с помощью параметра Число циклов разряда N.
- n - текущее число циклов батареи.
- _δAH - процентное изменение ампер-часового номинального значения батареи после N циклов разрядки.
T - температура батареи. Укажите точки останова T с помощью параметра Vector of temperatures, T при составлении таблицы параметров над температурой.

Блок также моделирует последовательные _R0 сопротивления как функцию состояния заряда и необязательной температуры. Задайте сетку значений поиска для последовательного сопротивления с помощью параметра Сопротивление клеммы, R0 (SOC, T), если в противном случае выполняется табулирование параметров над температурой, или Сопротивление клеммы, R0 (SOC).

Моделирование саморазряда

Когда клеммы батареи разомкнуты, внутренние токи все еще могут разряжать батарею. Такое поведение называется саморазрядом. Чтобы включить этот эффект, установите для параметра Самозагрузка значение Enabled.

Блок моделирует эти внутренние токи с зависящим от температуры сопротивлением _RSD (T) по клеммам модели основной батареи. Значения подстановки для этого сопротивления можно задать с помощью параметра Сопротивление саморазряду, Rleak (T), если в таблице приведены параметры, превышающие температуру, или Сопротивление саморазряду, Rleak в противном случае.

Моделирование динамики расходов

Батареи не способны мгновенно реагировать на изменения нагрузки. Они требуют некоторого времени для достижения устойчивого состояния. Это изменяющееся во времени свойство является результатом динамики заряда батареи и моделируется с использованием параллельных RC-секций в эквивалентной схеме.

Можно моделировать динамику заряда батареи с помощью параметра Динамика заряда:

No dynamics - Эквивалентная цепь не содержит параллельных секций RC. Задержка между напряжением на клемме и внутренним зарядным напряжением батареи отсутствует.
One time-constant dynamics - Эквивалентная схема содержит одну параллельную секцию RC. Укажите временную константу, используя параметр Первая временная константа, tau1 (SOC, T), если параметры табулируются над температурой или Первая временная константа, в противном случае tau1 (SOC).
Two time-constant dynamics - Эквивалентная схема содержит две параллельные секции RC. Укажите временные константы, используя параметры Первая временная константа, тау1 (SOC, T) и Вторая временная константа, тау2 (SOC, T), если таблица параметров превышает температуру или Первая временная константа, тау1 (SOC) и Вторая временная константа, tau2 (SOC) в противном случае.
Three time-constant dynamics - Эквивалентная схема содержит три параллельных секции RC. Задайте постоянные времени, используя параметры Первая временная константа, тау1 (SOC, T), Вторая временная константа, тау2 (SOC, T) и Третья временная константа, тау3 (SOC, T), если параметры табулируют по температуре или Первая временная константа, тау1 (SOC), Вторая временная константа, тау2 (SOC C) и третья временная константа, tau3
Four time-constant dynamics - Эквивалентная схема содержит четыре параллельных секции RC. Задайте постоянные времени, используя параметры Первая постоянная времени, тау1 (SOC, T), Вторая постоянная времени, тау2 (SOC, T), Третья постоянная времени, тау3 (SOC, T) и Четвертая постоянная времени, тау4 (SOC, T), если параметры табулируют по температуре или Первая постоянная времени, тау1 (SOC C D), вторая постоянная времени, taa
Five time-constant dynamics - Эквивалентная схема содержит пять параллельных секций RC. Укажите постоянные времени, используя параметры Первая постоянная времени, Тау1 (SOC, T), Вторая постоянная времени, Тау2 (SOC, T), Третья постоянная времени, Тау3 (SOC, T), Четвертая постоянная времени, Тау4 (SOC, T) и Пятая постоянная времени, Тау5 (SOC, T), если табулировать параметры над температурой или первым временем

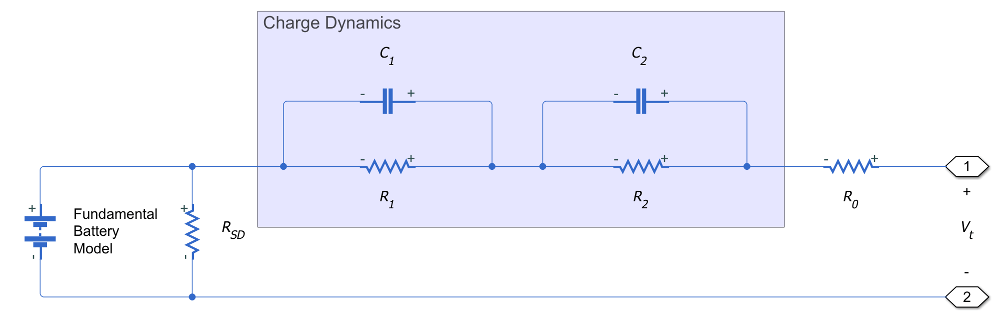

На этой схеме показана эквивалентная схема для блока, сконфигурированного с динамикой двух постоянных времени.

На схеме:

_R1 и _R2 являются параллельными RC сопротивлениями. Задайте эти значения с параметрами Первое поляризационное сопротивление, R1 (SOC, T) и Второе поляризационное сопротивление, R2 (SOC, T), соответственно, если параметры табулируют по температуре или Первое поляризационное сопротивление, R1 (SOC) и Второе поляризационное сопротивление, R2 (SOC) в противном случае.
_C1 и _C2 являются параллельными RC емкостями. Константа времени, для каждого параллельного участка, соотносит значения R и C с использованием соотношения $C =$ Укажите для каждого раздела, используя параметры Первая временная константа, Тау1 (SOC, T) и Вторая временная константа, Тау2 (SOC, T), соответственно, если параметры табулирования выше температуры или Первая временная константа, Тау1 (SOC) и Вторая временная константа, в противном случае Tau2 (SOC).
_R0 - это сопротивление серии. Укажите это значение с параметром Сопротивление клеммы, R0 (SOC, T), если параметры в таблице превышают температуру или Сопротивление клеммы, R0 (SOC) в противном случае.

Моделирование замирания батареи

Замирание аккумулятора - это ухудшение рабочих характеристик аккумулятора по сравнению с повторяющимися циклами заряда и разряда. Если для характеристик Fade, определенных параметром, установлено значение Equations, замирание батареи моделируется следующим образом.

Напряжение холостого хода на базовой батарейной модели замирает пропорционально числу разрядных циклов n:

$_{v0,} с замиранием_{=} v0 \frac{_{(_{1}}}{+} \frac{}{}$ δv0100nN)

где _{_δv0} - процентное изменение напряжения без нагрузки после N циклов разряда. Задайте _{_δv0} с помощью параметра Изменение напряжения холостого хода после N циклов разряда (%).

Номинальный заряд, из которого рассчитывается состояние заряда, замирает квадратным корнем из числа разрядных циклов:

$_{qnom,} fade_{=} qnom \frac{_{(1}}{+} \sqrt{\frac{}{}}$ δAH100nN)

Все сопротивления в батарейной модели также замирают с квадратным корнем из числа разрядных циклов:

$_{Ри,} замирание_{=} Ри \frac{_{(_{1}}}{+} \sqrt{\frac{}{}}$ δRi100nN)

Где:

_Ri - i-е сопротивление
_{_δRi} - процентное изменение этого сопротивления в течение N циклов

В зависимости от настройки блока, сопротивления могут включать:

Последовательное сопротивление - укажите процентное изменение N циклов с помощью параметра Изменение сопротивления клеммы после N циклов разряда (%).
Сопротивление саморазряду - укажите процентное изменение N циклов с помощью параметра Изменение сопротивления саморазряду после N циклов разряда (%).
Первое сопротивление динамики заряда - укажите процентное изменение за N циклов с помощью параметра Изменение первого сопротивления поляризации после N циклов разряда (%):.
Второе сопротивление динамики заряда - укажите процентное изменение в течение N циклов с помощью параметра Изменение во втором сопротивлении поляризации после N циклов разряда (%).
Третье сопротивление динамики заряда - укажите процентное изменение в течение N циклов с помощью параметра Изменение в третьем сопротивлении поляризации после N циклов разряда (%).
Четвертое сопротивление динамики заряда - укажите процентное изменение в течение N циклов с помощью параметра Изменение в четвертом сопротивлении поляризации после N циклов разряда (%).
Пятое сопротивление динамики заряда - укажите процентное изменение в течение N циклов с помощью параметра Изменение в пятом сопротивлении поляризации после N циклов разряда (%).

Примечание

Можно также моделировать характеристики замирания батареи с помощью таблиц подстановки (не зависящих от температуры) или таблиц подстановки (зависящих от температуры). При выборе любой из этих двух опций соответствующим образом изменяются параметры блоков. Дополнительные сведения см. на вкладке Параметры замирания (Fade parameters).

Моделирование тепловых эффектов

Для тепловых вариантов блока температура батареи определяется из суммирования всех омических потерь, входящих в модель:

$_{} \overset{}{} \underset{}{}_{}^{}_{MthT˙=∑iVT,i2/RT,i}$

Где:

Mth - тепловая масса батареи.
i соответствует i-му фактору омических потерь. В зависимости от того, как вы настроили блок, потери могут включать в себя:
- Сопротивление серии
- Сопротивление саморазряду
- Первый сегмент динамики заряда
- Второй сегмент динамики заряда
- Третий сегмент динамики заряда
- Четвертый сегмент динамики заряда
- Пятый сегмент динамики заряда
_VT, i - падение напряжения на резисторе i.
_RT, i - резистор i.

Моделирование старения аккумуляторов

Можно смоделировать ухудшение характеристик батареи, которое происходит, когда батарея не используется. Старение календаря влияет как на внутреннее сопротивление, так и на пропускную способность. В частности, увеличение сопротивления зависит от различных механизмов, таких как создание интерфейса твердого электролита (SEI) как на аноде, так и на катоде и коррозия токосъемника. Эти процессы в основном зависят от температуры хранения, состояния хранения заряда и времени.

Можно смоделировать старение календаря в блоке Battery (Table-Based), установив для параметра Calendar aging model значение:

Equation-based
Tabulated: temperature
Tabulated: time and temperature

На основе уравнений

Это уравнение определяет увеличение сопротивления клемм батареи из-за старения календаря:

$\begin{matrix} _{αr} (T,_{} Voc) =_{(} {bVoc}^{\frac{-}{c)}} \\ e -_{} {qdkT}_{, R}^{=}_{R0} (_{}_{}_{}^{} 1+\sumi=1i=nαr_{(Ti}^{,} \end{matrix}$ Voc) (tia − ti − 1a)),

где:

_Voc - нормализованное напряжение разомкнутого контура при хранении, В/Вном.
_R0 - внутреннее сопротивление.
_ti - временная выборка, полученная из параметра Vector of time intervals.
_Ti получают из параметра Vector of temperatures.
b - линейное масштабирование для напряжения, b.
c - постоянное смещение для напряжения, c.
d - зависящее от температуры экспоненциальное увеличение, d.
a - показатель времени, a.
q - элементарный заряд электрона, в C.
k - постоянная Больцмана, в Дж/К.

Если для параметра Условие хранения установлено значение Specify state-of-charge during storageблок преобразует состояние заряда во время хранения в нормированное напряжение разомкнутой цепи с использованием табличного _V0 напряжения относительно состояния заряда и температуры во время хранения.

Таблица: температура

Выдержанное сопротивление терминала - это произведение между сопротивлением терминала, _R0 (SOC, T), увеличением процентного сопротивления, _dR0 и законом мощности, который описывает временную зависимость календарного старения:

$_{R0} (SOC, T_{;}_{tst,}_{Tst}) = R0 ({SOC}_{, T}^{)} \frac{(_{}_{}}{1+∑i=1ndR0} {(\frac{_{Tst,} i)_{100 (}}{_{tst,}} i}^{} -$ tst, i − 1 tst, m) a),

где:

T - температура батареи. Укажите точки останова T с помощью параметра Vector of temperatures, T при составлении таблицы параметров над температурой.
_Tst - вектор температур хранения.
_tst, i и _{tst, i-1} - временные выборки, полученные из вектора временных интервалов.
_t0 принимается равным null.
_tst, m - момент времени, в который измеряется увеличение сопротивления, _dR0.

В таблице: время и температура

Выдержанное терминальное сопротивление представляет собой произведение между терминальным сопротивлением, _R0 (SOC, T) и _dR0:

$_{R0} (SOC, T;_{}_{Δtst,}_{Tst}) = R0 ({SOC}_{, T}^{)} \frac{(_{}_{} {1+∑i=1ndR0}_{(}}{Δtst,} i,$ Tst, i) 100).

Предопределенная параметризация

Для блока Battery (Table-Based) имеется несколько встроенных параметризаций.

Эти данные предварительной параметризации позволяют настроить блок для представления компонентов определенными поставщиками. Параметры этих батарей соответствуют листам технических данных производителя. Чтобы загрузить предопределенную параметризацию, щелкните гиперссылку «Выбор предопределенной параметризации» в маске блока «Батарея (на основе таблиц)» и выберите элемент, который требуется использовать, из списка доступных компонентов.

Доступные предварительно параметризованные электрические параметры стационарного режима модели данных литий-ионной батареи. Изменение последовательного сопротивления в зависимости от срока службы батареи, тепловой массы и динамических параметров RC-сети не параметризуется. Вместо этого результирующее сопротивление резисторов сети RC суммируется с последовательным сопротивлением конкретных предварительно параметризованных данных. Если необходимо заполнить данные параметров RC, вычтите сетевое сопротивление net RC из данных последовательного сопротивления.

Имеющиеся данные параметризуются для 1C тока разряда до 99% глубины разряда. Для одной температуры приведены простые параметры замирания.

Примечание

Предопределенные параметризации компонентов Simscape используют доступные источники данных для предоставления значений параметров. Для заполнения недостающих данных используются инженерные суждения и упрощающие допущения. В результате следует ожидать отклонения между моделируемым и фактическим физическим поведением. Для обеспечения требуемой точности необходимо проверить смоделированное поведение на соответствие экспериментальным данным и при необходимости уточнить модели компонентов.

Печать характеристик напряжения и заряда

Функция быстрого графика позволяет визуализировать характеристику напряжения и заряда для значений параметров модели батареи. Чтобы распечатать характеристики, щелкните правой кнопкой мыши блок аккумулятора (на основе таблицы) в модели и в контекстном меню выберите «Electrical» > «Basic characteristics». Программное обеспечение автоматически вычисляет набор условий смещения на основе значений параметров блока и открывает окно рисунка, содержащее график зависимости напряжения без нагрузки от состояния заряда (SOC) для блока. Дополнительные сведения см. в разделе Печать основных характеристик блоков батарей.

Порты

Продукция

развернуть все

`SOC` - Уровень заряда батареи, C
физический сигнал

Порт физического сигнала, который выдает внутреннее состояние заряда. Используйте этот выходной порт для изменения поведения нагрузки как функции состояния заряда, без сложности построения оценщика состояния заряда. Состояние заряда представляет собой нормализованное значение, оцененное по отношению заряда тока к номинальной емкости батареи, _qnom (T, n). Блок оценивает текущий заряд батареи, интегрируя выходной ток клеммы батареи. Чтобы перевести состояние заряда в фактическое, необходимо использовать правильную номинальную емкость батареи для каждой температуры.

Зависимости

Включено для инструментальных вариантов блока: Instrumentated | No thermal port и Instrumentated | Show thermal port.

Сохранение

развернуть все

`+` - Положительный терминал
электрический

Электрический порт экономии, связанный с положительным выводом батареи.

`-` - Отрицательный вывод
электрический

Электрический порт экономии, связанный с отрицательным выводом батареи.

`H` - Тепловая масса батареи
тепловой

Термосберегающий порт, представляющий тепловую массу батареи.

Зависимости

Включено для тепловых вариантов блока: Uninstrumented | Show thermal port and Instrumentated | Show thermal port.

Параметры

развернуть все

Главный

`Vector of state-of-charge values, SOC` - точки останова SOC
`[0, .25, .75, 1]` (по умолчанию) | вектор

Вектор точек останова состояния заряда, определяющих точки, в которых указываются данные поиска. Этот вектор должен быть строго восходящим. Значение состояния заряда рассчитывается относительно номинальной емкости батареи, указанной в параметре Ampere-hour rating, AH (T ).SOC - отношение доступного заряда батареи, _qbattery и номинальной емкости батареи, _qnom (T, n). Необходимо убедиться, что для каждой температурыSOC = 1 представляет соответствующую емкость заряда батареи, указанную в параметре Ampere-hour rating, AH (T), предполагая свежую батарею с числом циклов, N, равным 1 и _δAH (n = 1, _Tfade) = 0.

$\begin{matrix} SOC \frac{=_{}}{_{} qbatteryqnom (T} \\ , n) для N =_{1} и_{δAH} (n,_{Tfade)} = 0, qnom ( \end{matrix}$ T, n) = AH (T).

`Temperature dependent tables` - Выберите, следует ли вводить параметры батареи в таблицу при превышении температуры
`Yes - tabulate parameters over temperature` (по умолчанию) | `No - do not tabulate parameters over temperature`

Выберите, следует ли вводить параметры батареи в таблицу при превышении температуры.

`Current directionality` - Включить направление тока
`Disabled` (по умолчанию) | `Enabled`

Включить ли текущую направленность. Если для этого параметра задано значение Enabledсопротивление клеммы зависит от направления тока.

`Vector of temperatures, T` - T точек останова
`[273.15, 298.15, 323.15]` `K` (по умолчанию) | вектор положительных чисел

Вектор температурных точек останова, определяющих точки, в которых указываются данные поиска. Этот вектор должен быть строго восходящим и больше, чем 0 K.

Зависимости

Этот параметр отображается только в том случае, если для параметра Таблицы, зависящей от температуры (Temperature dependent tables) Yes - tabulate parameters over temperature.

`No-load voltage, V0(SOC,T)` - таблица поиска V0 с точкой останова температуры
`[3.2, 3.1, 3.14; 3.25, 3.27, 3.3; 3.28, 3.31, 3.34; 3.33, 3.5, 3.59]` `V` (по умолчанию) | матрица неотрицательных чисел

Поиск данных о напряжениях холостого хода в базовой батарейной модели в заданных точках останова SOC и температуры.

Зависимости

`No-load voltage, V0(SOC)` - таблица поиска V0
`[3.1, 3.27, 3.31, 3.5]` `V` (по умолчанию) | матрица неотрицательных чисел

Данные поиска напряжений без нагрузки в модели основной батареи в указанном SOC.

Зависимости

Этот параметр отображается только в том случае, если для параметра Таблицы, зависящей от температуры (Temperature dependent tables) No - do not tabulate parameters over temperature.

`Terminal resistance, R0(SOC,T)` - таблица поиска R0 с точкой останова температуры
`[.03, .015, .002; .04, .017, .008; .039, .012, .006; .027, .013, .021]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

Данные поиска последовательного сопротивления батареи в указанных точках останова SOC и температуры.

Зависимости

`Terminal resistance during discharging, R0(SOC,T)` - R0 справочная таблица с температурной точкой останова во время фазы разгрузки
`[.03, .015, .002; .04, .017, .008; .039, .012, .006; .027, .013, .021]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

Данные поиска последовательного сопротивления батареи в заданных точках останова SOC и температуры во время фазы разрядки.

Зависимости

Этот параметр отображается, только если для параметра Таблицы, зависящие от температуры (Temperature dependent tables) установлено значение Yes - tabulate parameters over temperature и параметр Current directionality имеет значение Enabled.

`Terminal resistance during charging, R0(SOC,T)` - таблица поиска R0 с температурной точкой останова во время фазы зарядки
`[.03, .015, .002; .04, .017, .008; .039, .012, .006; .027, .013, .021]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

Данные поиска последовательного сопротивления батареи в заданных точках останова SOC и температуры во время фазы зарядки.

Зависимости

`Terminal resistance, R0(SOC)` - таблица поиска R0
`[.015, .017, .012, .013]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

Данные поиска последовательного сопротивления батареи в указанном SOC.

Зависимости

`Terminal resistance during discharging, R0(SOC)` - таблица поиска R0 во время фазы разгрузки
`[.015, .017, .012, .013]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

Данные поиска последовательного сопротивления батареи при заданном SOC во время фазы разряда.

Зависимости

Этот параметр отображается, только если для параметра Таблицы, зависящие от температуры (Temperature dependent tables) установлено значение No - do not tabulate parameters over temperature и параметр Current directionality имеет значение Enabled.

`Terminal resistance during charging, R0(SOC)` - таблица поиска R0 на этапе тарификации
`[.015, .017, .012, .013]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

Данные поиска последовательного сопротивления батареи при заданном SOC во время фазы зарядки.

Зависимости

`Ampere-hour rating, AH(T)` - номинальная AH в температурных точках останова
`[2.9, 4.1, 4.2]` `hr*A` (по умолчанию) | вектор неотрицательных чисел

Данные поиска для оценки ампер-часов батареи в заданных температурных точках останова. Блок вычисляет состояние заряда путем деления накопленного заряда на это значение. В случае свежей батареи, где число циклов, n, равно 1, а _δAH (n, _Tfade) равно 0 ,SOC = 1 представляет емкость, заданную этим параметром для каждой температуры. Для оценки номинальной мощности и расчета SOC значение, блок применяет методы интерполяции к этому параметру. Блок затем использует это SOC значение для оценки напряжения разомкнутой цепи и сопротивления цепи по заданным значениям таблицы поиска.

Зависимости

`Ampere-hour rating, AH` - точки останова AH
`4.1` `hr*A` (по умолчанию) | неотрицательный скаляр

Данные поиска для оценки ампер-часа батареи. Блок вычисляет состояние заряда путем деления накопленного заряда на это значение. Блок вычисляет накопленный заряд, интегрируя ток батареи.

Зависимости

`Self-discharge` - Выберите, следует ли моделировать сопротивление саморазряда батареи
`Disabled` (по умолчанию) | `Enabled`

Выберите, следует ли моделировать сопротивление саморазряда батареи. Блок моделирует этот эффект как резистор на клеммах модели основной батареи.

При повышении температуры сопротивление саморазряду уменьшается, вызывая увеличение саморазряда. Если снижение сопротивления происходит слишком быстро, может произойти тепловой разбег батареи и численная нестабильность. Эту нестабильность можно устранить, внеся любое из следующих изменений:

Уменьшить тепловое сопротивление
Уменьшить градиент сопротивления саморазряду по отношению к температуре
Увеличение сопротивления саморазряду

`Self-discharge resistance, Rleak(T)` - Сопротивление, представляющее собой саморазряд батареи в температурных точках останова
`[8000, 7000, 6000]` `Ohm` (по умолчанию) | вектор положительных чисел

Данные поиска сопротивления саморазряда батареи в заданных температурных точках останова. Это сопротивление действует на клеммы модели основного аккумулятора.

Зависимости

Активируется, если для параметра Self-разрядки установлено значение Enabled а для таблиц, зависящих от температуры, установлено значение Yes - tabulate parameters over temperature.

`Self-discharge resistance, Rleak` - Сопротивление, представляющее собой саморазряд батареи
`7e3` `Ohm` (по умолчанию) | положительный скаляр

Данные поиска сопротивления саморазряда батареи. Это сопротивление действует на клеммы модели основного аккумулятора.

Зависимости

Этот параметр отображается только в том случае, если для параметра Self-разрядки установлено значение Enabled и параметр Таблицы, зависящие от температуры (Temperature dependent tabl No - do not tabulate parameters over temperature.

`Extrapolation method for all tables` - Метод экстраполяции таблиц
`Nearest` (по умолчанию) | `Linear` | `Error`

Метод экстраполяции для всех параметров на основе таблицы:

Linear - Оценивает значения за пределами набора данных, создавая касательную линию в конце известных данных и расширяя ее за пределы этого предела.
Nearest - экстраполяция значения в точке запроса, которое является значением в ближайшей выборочной точке сетки.
Error - возвращает ошибку, если значение выходит за пределы известного набора данных. При выборе этого параметра блок не использует экстраполяцию.

Динамика

`Charge dynamics` - Модель динамики заряда батареи
`No dynamics` (по умолчанию) | `One time-constant dynamics` | `Two time-constant dynamics` | `Three time-constant dynamics` | `Four time-constant dynamics` | `Five time-constant dynamics`

Выберите способ моделирования динамики заряда батареи. Этот параметр определяет количество параллельных секций RC в эквивалентной цепи:

No dynamics - Эквивалентная цепь не содержит параллельных секций RC. Задержка между напряжением на клемме и внутренним зарядным напряжением батареи отсутствует.
One time-constant dynamics - Эквивалентная схема содержит одну параллельную секцию RC. Укажите временную константу, используя параметр Первая временная константа, tau1 (SOC, T), если параметры табулируются над температурой или Первая временная константа, в противном случае tau1 (SOC).
Two time-constant dynamics - Эквивалентная схема содержит две параллельные секции RC. Укажите временные константы, используя параметры Первая временная константа, тау1 (SOC, T) и Вторая временная константа, тау2 (SOC, T), если таблица параметров превышает температуру или Первая временная константа, тау1 (SOC) и Вторая временная константа, tau2 (SOC) в противном случае.
Three time-constant dynamics - Эквивалентная схема содержит три параллельных секции RC. Задайте постоянные времени, используя параметры Первая временная константа, тау1 (SOC, T), Вторая временная константа, тау2 (SOC, T) и Третья временная константа, тау3 (SOC, T), если параметры табулируют по температуре или Первая временная константа, тау1 (SOC), Вторая временная константа, тау2 (SOC C) и третья временная константа, tau3
Four time-constant dynamics - Эквивалентная схема содержит четыре параллельных секции RC. Задайте постоянные времени, используя параметры Первая постоянная времени, тау1 (SOC, T), Вторая постоянная времени, тау2 (SOC, T), Третья постоянная времени, тау3 (SOC, T) и Четвертая постоянная времени, тау4 (SOC, T), если параметры табулируют по температуре или Первая постоянная времени, тау1 (SOC C D), вторая постоянная времени, taa
Five time-constant dynamics - Эквивалентная схема содержит пять параллельных секций RC. Укажите постоянные времени, используя параметры Первая постоянная времени, Тау1 (SOC, T), Вторая постоянная времени, Тау2 (SOC, T), Третья постоянная времени, Тау3 (SOC, T), Четвертая постоянная времени, Тау4 (SOC, T) и Пятая постоянная времени, Тау5 (SOC, T), если табулировать параметры над температурой или первым временем

`First polarization resistance, R1(SOC,T)` - Первое сопротивление RC в температурных точках останова
`[.089, .076, .01; .042, .022, .099; .019, .007, .002; .051, .043, .029]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для первого параллельного сопротивления RC в заданных точках останова SOC и температуры. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение One time-constant dynamics, Two time-constant dynamics, Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и Таблицы, зависящие от температуры Yes - tabulate parameters over temperature.

`First polarization resistance, R1(SOC)` - Первое сопротивление RC
`[.076, .022, .007, .043]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для первого параллельного сопротивления RC в указанном SOC. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

`First time constant, tau1(SOC,T)` - Первая постоянная времени RC в температурных точках останова
`[44, 148, 235; 93, 110, 1000; 19, 27, 133; .5, 22, 3]` `s` (по умолчанию) | матрица положительных чисел

Просмотр данных для первой параллельной постоянной времени RC в указанных точках останова SOC и температуры.

Зависимости

`First time constant, tau1(SOC)` - Первая постоянная времени RC
`[148, 110, 27, 22]` `s` (по умолчанию) | матрица положительных чисел

Поиск данных для первой параллельной RC-постоянной времени в указанном SOC.

Зависимости

`Second polarization resistance, R2(SOC,T)` - Второе сопротивление RC в температурных точках останова
`[.014, .382, .407; .028, .006, .007; .014, .007, .006; .333, .956, .912]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для второго параллельного сопротивления RC в заданных точках останова SOC и температуры. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Two time-constant dynamics, Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и Таблицы, зависящие от температуры Yes - tabulate parameters over temperature.

`Second polarization resistance, R2(SOC)` - Второе сопротивление RC
`[.382, .006, .007, .956]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для второго параллельного сопротивления RC в указанном SOC. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

`Second time constant, tau2(SOC,T)` - Вторая постоянная времени RC в температурных точках останова
`[1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216]` `s` (по умолчанию) | матрица положительных чисел

Просмотр данных для второй параллельной постоянной времени RC в заданных точках останова SOC и температуры.

Зависимости

`Second time constant, tau2(SOC)` - Вторая постоянная времени RC
`[44, 24, 14, 13419]` `s` (по умолчанию) | матрица положительных чисел

Данные поиска для второй параллельной RC-постоянной времени в указанном SOC.

Зависимости

`Third polarization resistance, R3(SOC,T)` - Сопротивление третьего RC в температурных точках останова
`[.014, .382, .407; .028, .006, .007; .014, .007, .006; .333, .956, .912]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для третьего параллельного сопротивления RC в заданных точках останова SOC и температуры. Этот параметр в первую очередь влияет на омические потери секции RC и зависящих от температуры таблиц Yes - tabulate parameters over temperature.

Зависимости

`Third polarization resistance, R3(SOC)` - Сопротивление третьего RC
`[.382, .006, .007, .956]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для третьего параллельного сопротивления RC в указанном SOC. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и Таблицы, зависящие от температуры No - do not tabulate parameters over temperature.

`Third time constant, tau3(SOC,T)` - постоянная времени третьего RC в температурных точках останова
`[1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216]` `s` (по умолчанию) | матрица положительных чисел

Поиск данных для третьей параллельной постоянной времени RC в заданных точках останова SOC и температуры.

Зависимости

`Third time constant, tau3(SOC)` - постоянная времени третьего RC
`[44, 24, 14, 13419]` `s` (по умолчанию) | матрица положительных чисел

Поиск данных для третьей параллельной RC-постоянной времени в указанном SOC.

Зависимости

`Fourth polarization resistance, R4(SOC,T)` - Четвертое сопротивление RC в температурных точках останова
`[.014, .382, .407; .028, .006, .007; .014, .007, .006; .333, .956, .912]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для четвертого параллельного сопротивления RC в заданных точках останова SOC и температуры. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Four time-constant dynamics или Five time-constant dynamics и Таблицы, зависящие от температуры Yes - tabulate parameters over temperature.

`Fourth polarization resistance, R4(SOC)` - Четвертое сопротивление RC
`[.382, .006, .007, .956]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для четвертого параллельного сопротивления RC в указанном SOC. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

`Fourth time constant, tau4(SOC,T)` - Четвертая постоянная времени RC в температурных точках останова
`[1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216]` `s` (по умолчанию) | матрица положительных чисел

Данные поиска для четвертой параллельной постоянной времени RC в указанных точках останова SOC и температуры.

Зависимости

`Fourth time constant, tau4(SOC)` - Четвертая постоянная времени RC
`[44, 24, 14, 13419]` `s` (по умолчанию) | матрица положительных чисел

Данные поиска для четвертой параллельной RC-постоянной времени в указанном SOC.

Зависимости

`Fifth polarization resistance, R5(SOC,T)` - Сопротивление пятого RC в температурных точках останова
`[.014, .382, .407; .028, .006, .007; .014, .007, .006; .333, .956, .912]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для пятого параллельного сопротивления RC в заданных точках останова SOC и температуры. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Five time-constant dynamics и Таблицы, зависящие от температуры Yes - tabulate parameters over temperature.

`Fifth polarization resistance, R5(SOC)` - Сопротивление пятого RC
`[.382, .006, .007, .956]` `Ohm` (по умолчанию) | матрица положительных чисел

Данные поиска для пятого параллельного сопротивления RC в указанном SOC. Этот параметр в первую очередь влияет на омические потери секции RC.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Five time-constant dynamics и Таблицы, зависящие от температуры No - do not tabulate parameters over temperature.

`Fifth time constant, tau5(SOC,T)` - Пятая постоянная времени RC в температурных точках останова
`[1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216]` `s` (по умолчанию) | матрица положительных чисел

Поиск данных для пятой параллельной постоянной времени RC в заданных точках останова SOC и температуры.

Зависимости

`Fifth time constant, tau5(SOC)` - постоянная времени пятого RC
`[44, 24, 14, 13419]` `s` (по умолчанию) | матрица положительных чисел

Данные поиска для пятой параллельной RC-постоянной времени в указанном SOC.

Зависимости

Исчезнуть

`Fade characteristics defined by` - Выбор способа определения признаков замирания
`Equations` (по умолчанию) | `Lookup tables (temperature independent)` | `Lookup tables (temperature dependent)`

Выберите способ определения признаков замирания:

Equations - Номинальное значение ампер-часа и сопротивление клеммы будут пропорциональны $\sqrt{N}$ , в то время как напряжение разомкнутой цепи будет пропорционально N. Если сопротивление саморазряда или любое число постоянных времени включены, их значения будут пропорциональны $\sqrt{N}$ .
Lookup tables (temperature independent) - Установить табличные данные для процентного изменения параметров как функции N.
Lookup tables (temperature dependent) - Задание табличных данных для процентного изменения параметров в зависимости от N и температуры.

`Number of discharge cycles, N` - Ссылочное число циклов для расчета процентного изменения
`100` (по умолчанию) | номер из `1` кому `Inf`

Количество циклов зарядки-разрядки, в течение которых изменяется указанный процент.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Equations.

`Change in no-load voltage after N discharge cycles (%)` - Процентное изменение напряжения холостого хода после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение напряжения холостого хода после N циклов разрядки батареи.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Equations.

`Change in terminal resistance after N discharge cycles (%)` - Процентное изменение последовательного сопротивления после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение последовательного сопротивления после N циклов разрядки батареи.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Equations.

`Change in ampere-hour rating after N discharge cycles (%)` - Процентное изменение рейтинга ампер-часов после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение рейтинга ампер-часов после того, как батарея претерпела N циклов разрядки.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Equations.

`Change in self-discharge resistance after N discharge cycles (%)` - Процентное изменение сопротивления саморазряду после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение сопротивления саморазряду после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, установите для параметра Self-разрядка значение Enabled и характеристики замирания, определенные в Equations.

`Change in first polarization resistance after N discharge cycles (%)` - Процентное изменение первого сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение первого сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение One time-constant dynamics, Two time-constant dynamics, Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Equations.

`Change in second polarization resistance after N discharge cycles (%)` - Процентное изменение второго сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение второго сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Two time-constant dynamics, Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Equations.

`Change in third polarization resistance after N discharge cycles (%)` - Процентное изменение третьего сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение третьего сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Equations.

`Change in fourth polarization resistance after N discharge cycles (%)` - Процентное изменение четвертого сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение четвертого сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Equations.

`Change in fifth polarization resistance after N discharge cycles (%)` - Процентное изменение пятого сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

Процентное изменение пятого сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Five time-constant dynamics и характеристики замирания, определенные в Equations.

`Vector of discharge cycle values, N` - Опорный вектор или количество циклов для вычисления изменения в процентах
`[100, 200, 300]` (по умолчанию) | номер из `1` кому `Inf`

Вектор количества циклов заряд-разряд, в течение которых происходит указанное процентное изменение.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Lookup tables (temperature independent) или Lookuptables (temperature dependent).

`Vector of temperatures for fade data, Tfade` - Векторные температуры, при которых извлечены таблицы поиска с замиранием
`[298.15, 323.15]` `K` (по умолчанию) | номер из `1` кому `Inf`

Вектор температур, при которых извлечены таблицы поиска с замиранием. Эти температуры полностью не зависят от векторов температур, параметра T на вкладке Main.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Lookup tables (temperature dependent).

`Percentage change in no-load voltage, dV0(N)` - Вектор процентного изменения напряжения холостого хода после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор изменения процента напряжения холостого хода после N циклов разрядки батареи.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Lookup tables (temperature independent).

`Percentage change in terminal resistance, dR0(N)` - Вектор процентного изменения последовательного сопротивления после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор процентного изменения последовательного сопротивления после того, как батарея подвергнется N циклам разрядки.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Lookup tables (temperature independent).

`Percentage change in ampere-hour rating, dAH(N)` - Вектор процентного изменения рейтинга ампер-часов после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор процентного изменения рейтинга ампер-часов после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Lookup tables (temperature independent).

`Percentage change in self-discharge resistance, dRleak(N)` - Вектор процентного изменения сопротивления саморазряду после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор процентного изменения сопротивления саморазряду после того, как батарея подвергнется N циклам разряда.

Зависимости

Чтобы включить этот параметр, установите для параметра Self-разрядка значение Enabled и характеристики замирания, определенные в Lookup tables (temperature independent).

`Percentage change in first polarization resistance, dR1(N)` - Вектор процентного изменения первого сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор процентного изменения первого сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение One time-constant dynamics, Two time-constant dynamics, Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Lookup tables (temperature independent).

`Percent change in second polarization resistance, dR2(N)` - Вектор процентного изменения второго сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор процентного изменения второго сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Two time-constant dynamics, Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Lookup tables (temperature independent).

`Percent change in third polarization resistance, dR3(N)` - Вектор процентного изменения третьего сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор процентного изменения третьего сопротивления RC после того, как батарея пройдет N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Lookup tables (temperature independent).

`Percent change in fourth polarization resistance, dR4(N)` - Вектор процентного изменения четвертого сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор процентного изменения четвертого сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

`Percent change in fifth polarization resistance, dR5(N)` - Вектор процентного изменения пятого сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

Вектор процентного изменения пятого сопротивления RC после того, как батарея пройдет N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Five time-constant dynamics и характеристики замирания, определенные в Lookup tables (temperature independent).

`Percentage change in no-load voltage, dV0(N, Tfade)` - Матрица процентного изменения напряжения холостого хода после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентных изменений напряжения холостого хода после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Lookup tables (temperature dependent).

`Percentage change in terminal resistance, dR0(N, Tfade)` - Матрица процентного изменения последовательного сопротивления после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентного изменения последовательного сопротивления после того, как батарея подвергнется N циклам разрядки.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Lookup tables (temperature dependent).

`Percentage change in ampere-hour rating, dAH(N, Tfade)` - Матрица процентного изменения рейтинга ампер-часов после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентного изменения рейтинга ампер-часов после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Fade characteristics defined by значение Lookup tables (temperature dependent).

`Percentage change in self-discharge resistance, dRleak(N, Tfade)` - Матрица процентного изменения сопротивления саморазряду после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентного изменения сопротивления саморазряду после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, установите для параметра Self-разрядка значение Enabled и характеристики замирания, определенные в Lookup tables (temperature dependent).

`Percentage change in first polarization resistance, dR1(N, Tfade)` - Матрица процентного изменения первого сопротивления RC после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентного изменения первого сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение One time-constant dynamics, Two time-constant dynamics, Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Lookup tables (temperature dependent).

`Percent change in second polarization resistance, dR2(N, Tfade)` - Матрица процентного изменения второго сопротивления RC после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентного изменения второго сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Two time-constant dynamics, Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Lookup tables (temperature dependent).

`Percent change in third polarization resistance, dR3(N, Tfade)` - Матрица процентного изменения третьего сопротивления RC после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентного изменения третьего сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамика расходов значение Three time-constant dynamics, Four time-constant dynamics, или Five time-constant dynamics и характеристики замирания, определенные в Lookup tables (temperature dependent).

`Percent change in fourth polarization resistance, dR4(N, Tfade)` - Матрица процентного изменения четвертого сопротивления RC после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентного изменения четвертого сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

`Percent change in fifth polarization resistance, dR5(N, Tfade)` - Матрица процентного изменения пятого сопротивления RC после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

Матрица процентного изменения пятого сопротивления RC после того, как батарея претерпела N циклов разряда.

Зависимости

Старение календаря

`Calendar aging model` - Параметр старения календаря
`Disabled` (по умолчанию) | `Equation-based` | `Tabulated: temperature` | `Tabulated: time and temperature`

Включить ли календарное старение батареи.

`Storage condition` - Состояние хранения
`Fixed open-circuit voltage` (по умолчанию) | `Fixed state of charge`

Следует ли указывать напряжение разомкнутой цепи или состояние заряда во время хранения.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Equation-based.

`Normalized open-circuit voltage during storage, V/Vnom` - Нормализованное напряжение разомкнутой цепи при хранении
`0.9` (по умолчанию) | скаляр

Нормализованное напряжение разомкнутой цепи при хранении.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Equation-based и состояние хранения для Specify open-circuit voltage during storage.

`State of charge during storage` - Процентное состояние заряда при хранении
`60` (по умолчанию) | положительное число

Состояние заряда во время хранения, в процентах.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Equation-based и состояние хранения для Specify state-of-charge during storage.

`Vector of time intervals` - Временные интервалы
`[0]` `d` (по умолчанию) | скаляр

Временные интервалы. Этот параметр должен быть равен по размеру вектору температур хранения.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Equation-based, Tabulated: temperature, или Tabulated: time and temperature.

`Vector of storage temperatures` - Температуры хранения
`[273]` `K` (по умолчанию) | скаляр

Набор температур хранения. Этот параметр должен быть равен по размеру вектору временных интервалов.

Зависимости

`Linear scaling for voltage, b` - Линейное масштабирование напряжения
`2.2134e6` (по умолчанию) | скаляр

Коэффициент линейного масштабирования для напряжения разомкнутой цепи.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Equation-based.

`Constant offset for voltage, c` - Смещение постоянной напряжения
`1.632e6` (по умолчанию) | скаляр

Постоянное смещение для напряжения разомкнутой цепи.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Equation-based.

`Temperature-dependent exponential increase, d` - Зависящее от температуры экспоненциальное увеличение
`0.515833569` `V` (по умолчанию) | скаляр

Зависящее от температуры экспоненциальное увеличение.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Equation-based.

`Time exponent, a` - Показатель времени
`0.75` (по умолчанию) | скаляр

Показатель времени.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Equation-based или Tabulated: temperature.

`Vector of sampled temperatures for calendar aging, Tage` - Выборочные температуры для календарного старения
`[273.15, 298.15, 323.15]` `K` (по умолчанию) | вектор скаляров

Вектор отобранных температур для календарного старения.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Tabulated: temperature или Tabulated: time and temperature.

`Percentage change in terminal resistance due to calendar aging, dR0(Tage)` - Процентное изменение сопротивления терминала из-за старения календаря
`[0,0,0]` (по умолчанию) | вектор скаляров

Процентное изменение сопротивления терминала из-за старения календаря.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Tabulated: time.

`Time between terminal resistance beginning of life and dR(Tage) measurement` - Время между началом срока службы сопротивления терминала и измерением dR (Tage)
`100` `d` (по умолчанию) | скаляр

Время между началом срока службы сопротивления терминала и измерением dR (Tage).

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Tabulated: time.

`Vector of sampled storage time intervals for calendar aging, tage` - Выборочные временные интервалы хранения для календарного старения
`[90, 180, 270, 360]` `d` (по умолчанию) | вектор скаляров

Вектор выборочных интервалов времени хранения для календарного старения.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Tabulated: time and temperature.

`Percentage change in terminal resistance due to calendar aging, dR0(tage,Tage)` - Процентное изменение сопротивления терминала из-за старения календаря
`[0, 0, 0; 0, 0, 0; 0, 0, 0; 0, 0, 0]` (по умолчанию) | матрица скаляров

Процентное изменение сопротивления терминала из-за старения календаря.

Зависимости

Чтобы включить этот параметр, установите для модели старения календаря значение Tabulated: time and temperature.

Тепловой

`Simulation temperature` - Температура аккумулятора
`298.15` `K` (по умолчанию) | положительное число

Температура батареи, используемая в таблицах поиска во время моделирования.

Зависимости

Этот раздел отображается только для блоков без открытого теплового порта, если для параметра Таблицы зависимых от температуры (Temperature dependent tables) установлено значение Yes - tabulate parameters over temperature или для характеристик замирания, определенных параметром, установлено значение Lookup tables (temperature dependent). Дополнительные сведения см. в разделе Моделирование тепловых эффектов.

`Thermal mass` - Тепловая масса, связанная с тепловым портом
`30000` `J/K` (по умолчанию)

Тепловая масса, связанная с тепловым портом H. Она представляет собой энергию, необходимую для повышения температуры теплового порта на один градус.

Зависимости

Включено для блоков с открытым тепловым портом. Дополнительные сведения см. в разделе Моделирование тепловых эффектов.

Документация

Аккумулятор (табличный)

Описание

Модель аккумулятора

Моделирование саморазряда

Моделирование динамики расходов

Моделирование замирания батареи

Моделирование тепловых эффектов

Моделирование старения аккумуляторов

Предопределенная параметризация

Печать характеристик напряжения и заряда

Порты

Продукция

SOC - Уровень заряда батареи, C физический сигнал

Зависимости

Сохранение

+ - Положительный терминал электрический

- - Отрицательный вывод электрический

H - Тепловая масса батареи тепловой

Зависимости

Параметры

Главный

Vector of state-of-charge values, SOC - точки останова SOC [0, .25, .75, 1] (по умолчанию) | вектор

Current directionality - Включить направление тока Disabled (по умолчанию) | Enabled

Vector of temperatures, T - T точек останова [273.15, 298.15, 323.15] K (по умолчанию) | вектор положительных чисел

Зависимости

No-load voltage, V0(SOC,T) - таблица поиска V0 с точкой останова температуры [3.2, 3.1, 3.14; 3.25, 3.27, 3.3; 3.28, 3.31, 3.34; 3.33, 3.5, 3.59] V (по умолчанию) | матрица неотрицательных чисел

Зависимости

No-load voltage, V0(SOC) - таблица поиска V0 [3.1, 3.27, 3.31, 3.5] V (по умолчанию) | матрица неотрицательных чисел

Зависимости

Terminal resistance, R0(SOC,T) - таблица поиска R0 с точкой останова температуры [.03, .015, .002; .04, .017, .008; .039, .012, .006; .027, .013, .021] Ohm (по умолчанию) | матрица неотрицательных чисел

Зависимости

Зависимости

Зависимости

Terminal resistance, R0(SOC) - таблица поиска R0 [.015, .017, .012, .013] Ohm (по умолчанию) | матрица неотрицательных чисел

Зависимости

Terminal resistance during discharging, R0(SOC) - таблица поиска R0 во время фазы разгрузки [.015, .017, .012, .013] Ohm (по умолчанию) | матрица неотрицательных чисел

Зависимости

Terminal resistance during charging, R0(SOC) - таблица поиска R0 на этапе тарификации [.015, .017, .012, .013] Ohm (по умолчанию) | матрица неотрицательных чисел

Зависимости

Ampere-hour rating, AH(T) - номинальная AH в температурных точках останова [2.9, 4.1, 4.2] hr*A (по умолчанию) | вектор неотрицательных чисел

Зависимости

Ampere-hour rating, AH - точки останова AH 4.1 hr*A (по умолчанию) | неотрицательный скаляр

Зависимости

Self-discharge - Выберите, следует ли моделировать сопротивление саморазряда батареи Disabled (по умолчанию) | Enabled

Зависимости

Self-discharge resistance, Rleak - Сопротивление, представляющее собой саморазряд батареи 7e3 Ohm (по умолчанию) | положительный скаляр

Зависимости

Extrapolation method for all tables - Метод экстраполяции таблиц Nearest (по умолчанию) | Linear | Error

Динамика

Charge dynamics - Модель динамики заряда батареи No dynamics (по умолчанию) | One time-constant dynamics | Two time-constant dynamics | Three time-constant dynamics | Four time-constant dynamics | Five time-constant dynamics

Зависимости

First polarization resistance, R1(SOC) - Первое сопротивление RC [.076, .022, .007, .043] Ohm (по умолчанию) | матрица положительных чисел

Зависимости

First time constant, tau1(SOC,T) - Первая постоянная времени RC в температурных точках останова [44, 148, 235; 93, 110, 1000; 19, 27, 133; .5, 22, 3] s (по умолчанию) | матрица положительных чисел

Зависимости

First time constant, tau1(SOC) - Первая постоянная времени RC [148, 110, 27, 22] s (по умолчанию) | матрица положительных чисел

Зависимости

Зависимости

Second polarization resistance, R2(SOC) - Второе сопротивление RC [.382, .006, .007, .956] Ohm (по умолчанию) | матрица положительных чисел

Зависимости

Second time constant, tau2(SOC,T) - Вторая постоянная времени RC в температурных точках останова [1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216] s (по умолчанию) | матрица положительных чисел

Зависимости

Second time constant, tau2(SOC) - Вторая постоянная времени RC [44, 24, 14, 13419] s (по умолчанию) | матрица положительных чисел

Зависимости

Зависимости

Third polarization resistance, R3(SOC) - Сопротивление третьего RC [.382, .006, .007, .956] Ohm (по умолчанию) | матрица положительных чисел

Зависимости

Third time constant, tau3(SOC,T) - постоянная времени третьего RC в температурных точках останова [1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216] s (по умолчанию) | матрица положительных чисел

Зависимости

Third time constant, tau3(SOC) - постоянная времени третьего RC [44, 24, 14, 13419] s (по умолчанию) | матрица положительных чисел

Зависимости

Зависимости

Fourth polarization resistance, R4(SOC) - Четвертое сопротивление RC [.382, .006, .007, .956] Ohm (по умолчанию) | матрица положительных чисел

Зависимости

Fourth time constant, tau4(SOC,T) - Четвертая постоянная времени RC в температурных точках останова [1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216] s (по умолчанию) | матрица положительных чисел

Зависимости

Fourth time constant, tau4(SOC) - Четвертая постоянная времени RC [44, 24, 14, 13419] s (по умолчанию) | матрица положительных чисел

Зависимости

Зависимости

`SOC` - Уровень заряда батареи, C
физический сигнал

`+` - Положительный терминал
электрический

`-` - Отрицательный вывод
электрический

`H` - Тепловая масса батареи
тепловой

`Vector of state-of-charge values, SOC` - точки останова SOC
`[0, .25, .75, 1]` (по умолчанию) | вектор

`Current directionality` - Включить направление тока
`Disabled` (по умолчанию) | `Enabled`

`Vector of temperatures, T` - T точек останова
`[273.15, 298.15, 323.15]` `K` (по умолчанию) | вектор положительных чисел

`No-load voltage, V0(SOC,T)` - таблица поиска V0 с точкой останова температуры
`[3.2, 3.1, 3.14; 3.25, 3.27, 3.3; 3.28, 3.31, 3.34; 3.33, 3.5, 3.59]` `V` (по умолчанию) | матрица неотрицательных чисел

`No-load voltage, V0(SOC)` - таблица поиска V0
`[3.1, 3.27, 3.31, 3.5]` `V` (по умолчанию) | матрица неотрицательных чисел

`Terminal resistance, R0(SOC,T)` - таблица поиска R0 с точкой останова температуры
`[.03, .015, .002; .04, .017, .008; .039, .012, .006; .027, .013, .021]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

`Terminal resistance, R0(SOC)` - таблица поиска R0
`[.015, .017, .012, .013]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

`Terminal resistance during discharging, R0(SOC)` - таблица поиска R0 во время фазы разгрузки
`[.015, .017, .012, .013]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

`Terminal resistance during charging, R0(SOC)` - таблица поиска R0 на этапе тарификации
`[.015, .017, .012, .013]` `Ohm` (по умолчанию) | матрица неотрицательных чисел

`Ampere-hour rating, AH(T)` - номинальная AH в температурных точках останова
`[2.9, 4.1, 4.2]` `hr*A` (по умолчанию) | вектор неотрицательных чисел

`Ampere-hour rating, AH` - точки останова AH
`4.1` `hr*A` (по умолчанию) | неотрицательный скаляр

`Self-discharge` - Выберите, следует ли моделировать сопротивление саморазряда батареи
`Disabled` (по умолчанию) | `Enabled`

`Self-discharge resistance, Rleak` - Сопротивление, представляющее собой саморазряд батареи
`7e3` `Ohm` (по умолчанию) | положительный скаляр

`Extrapolation method for all tables` - Метод экстраполяции таблиц
`Nearest` (по умолчанию) | `Linear` | `Error`

`Charge dynamics` - Модель динамики заряда батареи
`No dynamics` (по умолчанию) | `One time-constant dynamics` | `Two time-constant dynamics` | `Three time-constant dynamics` | `Four time-constant dynamics` | `Five time-constant dynamics`

`First polarization resistance, R1(SOC)` - Первое сопротивление RC
`[.076, .022, .007, .043]` `Ohm` (по умолчанию) | матрица положительных чисел

`First time constant, tau1(SOC,T)` - Первая постоянная времени RC в температурных точках останова
`[44, 148, 235; 93, 110, 1000; 19, 27, 133; .5, 22, 3]` `s` (по умолчанию) | матрица положительных чисел

`First time constant, tau1(SOC)` - Первая постоянная времени RC
`[148, 110, 27, 22]` `s` (по умолчанию) | матрица положительных чисел

`Second polarization resistance, R2(SOC)` - Второе сопротивление RC
`[.382, .006, .007, .956]` `Ohm` (по умолчанию) | матрица положительных чисел

`Second time constant, tau2(SOC,T)` - Вторая постоянная времени RC в температурных точках останова
`[1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216]` `s` (по умолчанию) | матрица положительных чисел

`Second time constant, tau2(SOC)` - Вторая постоянная времени RC
`[44, 24, 14, 13419]` `s` (по умолчанию) | матрица положительных чисел

`Third polarization resistance, R3(SOC)` - Сопротивление третьего RC
`[.382, .006, .007, .956]` `Ohm` (по умолчанию) | матрица положительных чисел

`Third time constant, tau3(SOC,T)` - постоянная времени третьего RC в температурных точках останова
`[1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216]` `s` (по умолчанию) | матрица положительных чисел

`Third time constant, tau3(SOC)` - постоянная времени третьего RC
`[44, 24, 14, 13419]` `s` (по умолчанию) | матрица положительных чисел

`Fourth polarization resistance, R4(SOC)` - Четвертое сопротивление RC
`[.382, .006, .007, .956]` `Ohm` (по умолчанию) | матрица положительных чисел

`Fourth time constant, tau4(SOC)` - Четвертая постоянная времени RC
`[44, 24, 14, 13419]` `s` (по умолчанию) | матрица положительных чисел

`Fifth polarization resistance, R5(SOC)` - Сопротивление пятого RC
`[.382, .006, .007, .956]` `Ohm` (по умолчанию) | матрица положительных чисел

`Fifth time constant, tau5(SOC,T)` - Пятая постоянная времени RC в температурных точках останова
`[1, 44, 5644; 11, 24, 506; 2, 14, 330; 3310, 13419, 30216]` `s` (по умолчанию) | матрица положительных чисел

`Fifth time constant, tau5(SOC)` - постоянная времени пятого RC
`[44, 24, 14, 13419]` `s` (по умолчанию) | матрица положительных чисел

`Fade characteristics defined by` - Выбор способа определения признаков замирания
`Equations` (по умолчанию) | `Lookup tables (temperature independent)` | `Lookup tables (temperature dependent)`

`Number of discharge cycles, N` - Ссылочное число циклов для расчета процентного изменения
`100` (по умолчанию) | номер из `1` кому `Inf`

`Change in no-load voltage after N discharge cycles (%)` - Процентное изменение напряжения холостого хода после N циклов
`0` (по умолчанию) | скаляр

`Change in terminal resistance after N discharge cycles (%)` - Процентное изменение последовательного сопротивления после N циклов
`0` (по умолчанию) | скаляр

`Change in ampere-hour rating after N discharge cycles (%)` - Процентное изменение рейтинга ампер-часов после N циклов
`0` (по умолчанию) | скаляр

`Change in self-discharge resistance after N discharge cycles (%)` - Процентное изменение сопротивления саморазряду после N циклов
`0` (по умолчанию) | скаляр

`Change in first polarization resistance after N discharge cycles (%)` - Процентное изменение первого сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

`Change in second polarization resistance after N discharge cycles (%)` - Процентное изменение второго сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

`Change in third polarization resistance after N discharge cycles (%)` - Процентное изменение третьего сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

`Change in fourth polarization resistance after N discharge cycles (%)` - Процентное изменение четвертого сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

`Change in fifth polarization resistance after N discharge cycles (%)` - Процентное изменение пятого сопротивления RC после N циклов
`0` (по умолчанию) | скаляр

`Vector of discharge cycle values, N` - Опорный вектор или количество циклов для вычисления изменения в процентах
`[100, 200, 300]` (по умолчанию) | номер из `1` кому `Inf`

`Vector of temperatures for fade data, Tfade` - Векторные температуры, при которых извлечены таблицы поиска с замиранием
`[298.15, 323.15]` `K` (по умолчанию) | номер из `1` кому `Inf`

`Percentage change in no-load voltage, dV0(N)` - Вектор процентного изменения напряжения холостого хода после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percentage change in terminal resistance, dR0(N)` - Вектор процентного изменения последовательного сопротивления после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percentage change in ampere-hour rating, dAH(N)` - Вектор процентного изменения рейтинга ампер-часов после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percentage change in self-discharge resistance, dRleak(N)` - Вектор процентного изменения сопротивления саморазряду после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percentage change in first polarization resistance, dR1(N)` - Вектор процентного изменения первого сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percent change in second polarization resistance, dR2(N)` - Вектор процентного изменения второго сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percent change in third polarization resistance, dR3(N)` - Вектор процентного изменения третьего сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percent change in fourth polarization resistance, dR4(N)` - Вектор процентного изменения четвертого сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percent change in fifth polarization resistance, dR5(N)` - Вектор процентного изменения пятого сопротивления RC после N циклов
`[0, 0, 0]` (по умолчанию) | вектор скаляров

`Percentage change in no-load voltage, dV0(N, Tfade)` - Матрица процентного изменения напряжения холостого хода после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

`Percentage change in terminal resistance, dR0(N, Tfade)` - Матрица процентного изменения последовательного сопротивления после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

`Percentage change in ampere-hour rating, dAH(N, Tfade)` - Матрица процентного изменения рейтинга ампер-часов после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

`Percentage change in self-discharge resistance, dRleak(N, Tfade)` - Матрица процентного изменения сопротивления саморазряду после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

`Percentage change in first polarization resistance, dR1(N, Tfade)` - Матрица процентного изменения первого сопротивления RC после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров

`Percent change in second polarization resistance, dR2(N, Tfade)` - Матрица процентного изменения второго сопротивления RC после N циклов
`[0, 0; 0, 0; 0, 0]` (по умолчанию) | матрица скаляров
