plcrunextmode

Запуск визуализации внешнего режима

свернуть все на странице

Синтаксис

plcrunextmode (opc_host,target_ide,mdl_name,log_file)
plcrunextmode (___, список _ idx)
plcrunextmode (___, список _ имен)

Описание

пример

plcrunextmode(opc_host,target_ide,mdl_name,log_file) выполняет визуализацию внешнего режима с использованием параметров, указанных в аргументах. Все зарегистрированные сигналы отображаются в инспекторе данных моделирования.

plcrunextmode(___,idx_list) выполняет визуализацию внешнего режима и отображает только записанные сигналы, идентифицированные индексами в idx_list .

plcrunextmode(___,name_list) выполняет визуализацию внешнего режима и отображает только записанные сигналы, идентифицированные по именам в name_list.

Примеры

свернуть все

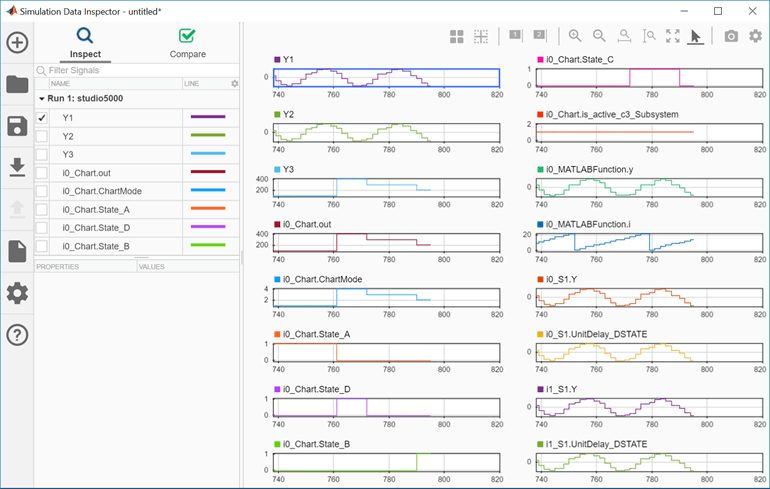

В следующем примере используется plcrunextmode для подключения к серверу OPC и потоковой передачи данных в инспектор данных моделирования.

plcrunextmode ('localhost', 'studio5000', 'ext_demo1', 'plc_log_data.mat');

Входные аргументы

свернуть все

Адрес узла сервера OPC.

Пример: 'localhost'

Имя целевой среды IDE ПЛК.

Пример: 'studio5000'

Задает модель Simulink, для которой был создан код с помощью инструментария ведения журнала.

Пример: 'extmode_demo'

Полный путь к файлу данных регистрации MAT-файл.

Пример: 'C:\plc_log_data.mat'

Вектор индекса, определяющий индексы регистрируемых сигналов данных для отображения. Этот аргумент необязателен.

Пример: [1 2 3]

Вектор имен, указывающий имена регистрируемых сигналов данных для отображения. Этот аргумент необязателен.

Пример: {'Y1', 'Y2', 'i0_S1.Y'}

См. также

|

Темы

Представлен в R2018a
