Произведите отчет о генерации объектного кода Simulink® PLC Coder™ при помощи диалогового окна Configuration Parameters:
Убедитесь, что модель открыта.
Откройте приложение «Кодер ПЛК» и перейдите на вкладку «Код ПЛК».
Нажмите «Параметры» и перейдите к панели «Создание кода ПЛК».

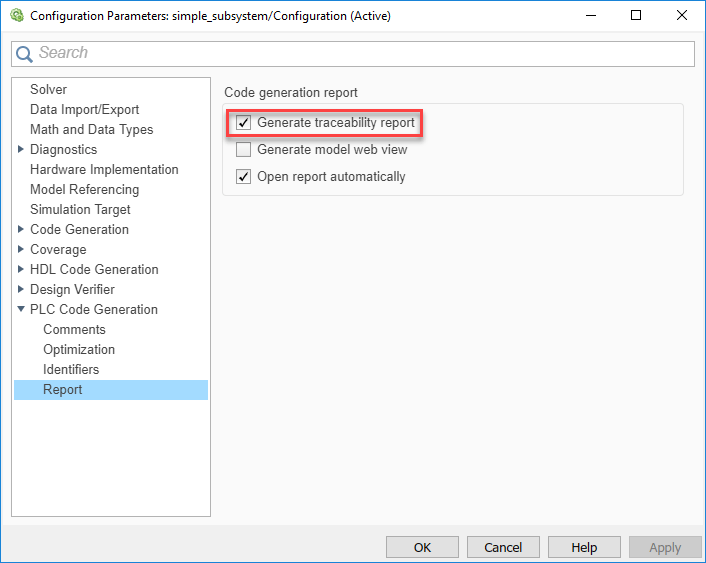

Чтобы включить создание отчетов, установите флажок Отчет (Report) > Создать отчет об отслеживании (Generate traceability report).
Чтобы открыть отчет о создании кода после завершения создания кода, установите флажок Отчет > Открыть отчет автоматически. Нажмите кнопку ОК.
Нажмите «Создать код ПЛК», чтобы инициировать создание кода и отчета. Кодер создает HTML-файлы отчетов как часть процесса создания кода. Откроется отчет HTML.

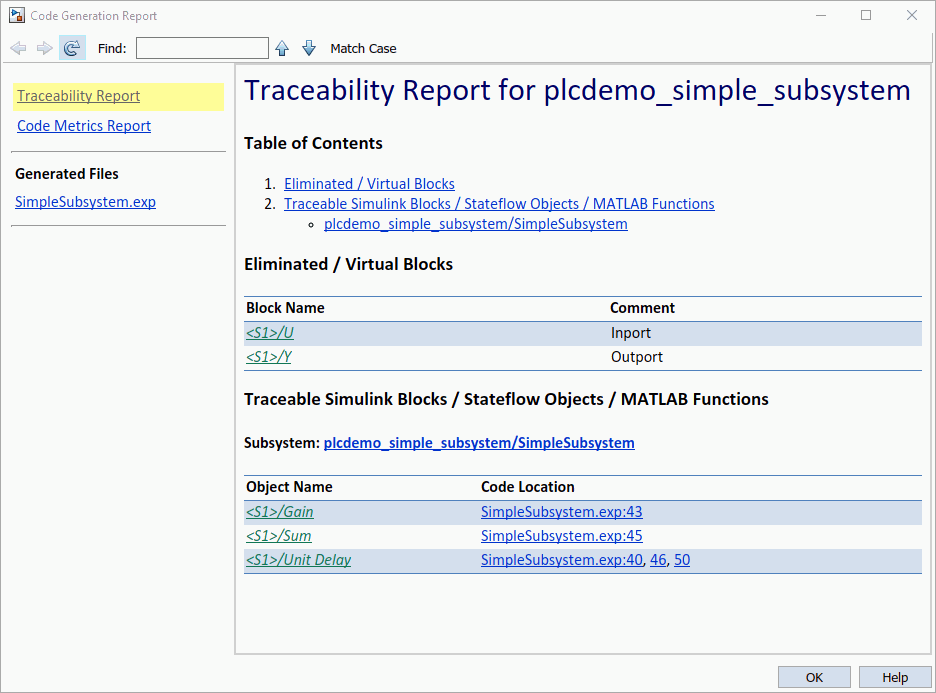

В разделе Отчет об отслеживании (Traceability Report) можно учитывать устраненные/виртуальные блоки, которые не поддаются отслеживанию, по сравнению с перечисленными отслеживаемыми блоками Simulink Blocks/Stateflow Objects/MATLAB Scripts, обеспечивая полное сопоставление между элементами модели и кодом.
В разделе «Отчет о метриках статического кода» представлена сформированная статистика кода. Метрики оцениваются на основе статического анализа сгенерированного кода.
В разделе Сгенерированные файлы (Generated Files) можно щелкнуть имена файлов исходного кода, созданных из модели, чтобы просмотреть их содержимое в окне веб-браузера MATLAB ®. В отображаемом исходном коде:
Экземпляры глобальных переменных гиперссылаются на их определения.
Можно использовать гиперссылки в отображаемом исходном коде для просмотра блоков или подсистем, из которых был создан код. Щелкните гиперссылки для просмотра соответствующих блоков или подсистем в окне модели Simulink.
Созданный код блока можно просмотреть в модели. Чтобы выделить созданный код блока в HTML-отчете, щелкните блок и в приложении PLC Coder на панели REVIEW RESULTS нажмите «Перейти к коду».
Дополнительные сведения см. в разделе:
При создании отчета о создании кода для модели и последующем изменении модели отчет становится недействительным. Чтобы сохранить текущий отчет о создании кода, после изменения исходной модели восстановите код и отчет. При закрытии и повторном открытии модели повторно создайте отчет.
