Укажите настройки для выполнения вычислений в Diagnostic Feature Designer и места хранения результатов. Некоторые опции видны только при определенных условиях.
При импорте данных для сигнала можно указать несколько независимых переменных (IV). После завершения импорта можно выбрать, какую независимую переменную использовать. Варианты доступны при указании нескольких IV для хотя бы одного сигнала в процессе импорта. Ваш выбор изменяет IV всех применимых сигналов. Дополнительные сведения об указании альтернативного IV см. в разделе Указание индекса образца как альтернативного IV в разделе Импорт данных в конструктор диагностических функций.
По умолчанию приложение обрабатывает целые сигналы. Также можно разделить сигнал на однородные сегменты - или кадры - для последовательной обработки. Используйте обработку на основе кадра, например, для локализации резких изменений сигнала или вычисления полного набора функций прогностического ранжирования для расчетов остаточного срока службы.

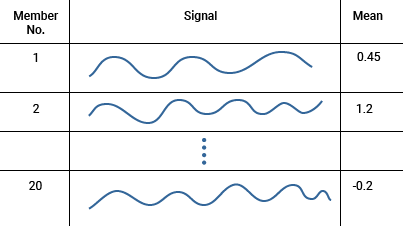

Полный сигнал - обработка всего сигнала в одном непрерывном временном ряду. Например, предположим, что у вас есть совокупность из 20 вибрационных сигналов, и выберите функцию «Функции временной области» > «Функции сигнала» > «Среднее значение». Создается 20 значений среднего значения, по одному для каждого сигнала элемента.
Frame-based - обработка сигнала как набора отдельных сегментов, определяемых размером кадра и частотой.
Размер кадра (FS) - указывает временной интервал в секундах, за который предоставляются данные.
Частота кадров (FR) - указывает интервал времени в секундах между временами начала кадра. Этот интервал эквивалентен частоте, с которой начинаются новые кадры.
Выберите политику кадров - используйте ранее указанный размер кадра и пару частоты кадров. Приложение сохраняет каждую пару параметров кадра в кадровой политике. С помощью этого меню можно поддерживать несколько политик кадров и выбирать из них. Чтобы создать новую политику кадров на основе текущего размера кадра и записей частоты кадров, выберите New Frame....

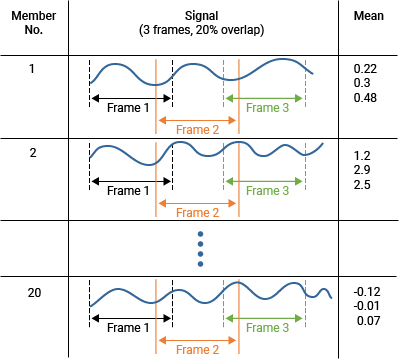

Например, предположим, что у вас есть ансамбль из 20 вибрационных сигналов, и каждый сигнал имеет длину не менее 100 секунд. При вводе размера кадра (FS) в качестве 50 секунды и частота кадров (FR) как 40 секунды, каждый сигнал содержит, по меньшей мере, три кадра:
Кадр 1: 0-50 секунд
Кадр 2: 40-90 секунд
Кадр 3: 80-L, где L - минимум 130 секунд или время окончания сигнала.
При вычислении среднего значения в режиме обработки данных на основе кадра каждый сигнал содержит по меньшей мере три средних значения с одним средним значением для каждого кадра.
При каждом выполнении операции обработки данных создается новая производная переменная или элемент. По умолчанию приложение записывает производные переменные и компоненты в тот же набор данных или папку, что и исходные данные.
При импорте объекта хранилища данных ансамбля можно выбрать место хранения результатов. Следующие опции доступны только для объектов хранилища данных ансамбля.
Запись результатов в ту же папку, что и исходные данные - запись производных переменных и элементов во внешние папки, на которые ссылается объект хранилища данных ансамбля. При использовании fileEnsembleDatastore объект должен включать ссылку на write функция, специфичная для структуры данных. Вам не нужен write функция для simulationEnsembleDatastore.
Сохранить все результаты в памяти временно - запись производных переменных и элементов в локальную рабочую область приложения. Выберите этот параметр, если, например:
Вы хотите сохранить исходные файлы в чистоте, по крайней мере, до завершения обработки и создания функций.
Отсутствуют разрешения на запись для исходных файлов.
У вас нет write функция, и вы используете fileEnsembleDatastore.
Процесс записи результатов обратно в исходные файлы выполняется медленно.
Чтобы сохранить локальные результаты в конце сеанса, используйте команду Сохранить сеанс (Save Session). Можно также экспортировать результаты как table в рабочую область MATLAB ®. В рабочей области можно сохранять результаты в файле или выборочно интегрировать результаты с помощью команд хранилища данных ансамбля. Дополнительные сведения об использовании объектов хранилища данных ансамбля см. в разделе:
Объекты хранилища данных файлового ансамбля - см. fileEnsembleDatastore, Хранилище данных файлового ансамбля с измеренными данными.
Объекты хранилища данных Simulation Ensemble - см. simulationEnsembleDatastore, Создание и использование моделируемого ансамбля данных.
Ключевой особенностью Diagnostic Feature Designer является то, что приложение выполняет операции над всеми участниками ансамбля совместно. Для большинства этих операций вычисления элементов могут выполняться независимо друг от друга. Когда у вас много участников, использование параллельной обработки может значительно повысить производительность.
Если установлен Toolbox™ Parallel Computing, можно вызвать параллельные вычисления в приложении. Выберите Использовать параллельные вычисления.
