Угол опускания надводной цели
depAng = depressionang(H,R)
depAng = depressionang(ht,r,MODEL)
depAng = depressionang(H,R,MODEL,Re)
depAng = depressionang(___,'TargetHeight',TGTHT)
depAng = depressionang(H,R)R метров до надводных целей. Датчик: H метров над поверхностью. R - дальность от датчика до надводных целей. Расчет предполагает криволинейную модель земли с эффективным радиусом земли, приблизительно в 4/3 раза превышающим действительный радиус земли.
depAng = depressionang(ht,r,MODEL)MODEL является либо 'Flat' или 'Curved'.
depAng = depressionang(H,R,MODEL,Re)MODEL является 'Flat', функция игнорирует Re.
depAng = depressionang(___,'TargetHeight',TGTHT)TGTHT над поверхностью в виде скаляра или вектора. Если какая-либо комбинация H, R, и TGTHT являются векторами, то размеры должны быть равны. r должно быть больше или равно абсолютному значению разности ht и TGTHT.
|
Высота датчика над поверхностью, в метрах. Этот аргумент может быть скаляром или вектором. Если оба |
|
Расстояние в метрах от датчика до надводной цели. Этот аргумент может быть скаляром или вектором. Если оба |
|
Модель Земли, как одна из | По умолчанию: |
|
Эффективный радиус земли в метрах. Этот аргумент должен быть положительным скалярным значением. Можно использовать По умолчанию: |
|
Высота цели над поверхностью, заданная как скаляр или вектор. Если какая-либо комбинация По умолчанию: |
|
Угол опускания в градусах от горизонтали на высоте датчика к надводным целям |

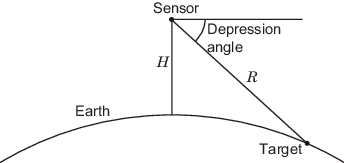

Угол углубления - это угол между горизонтальной линией, содержащей датчик, и линией от датчика к поверхностной цели.
Для модели искривленной земли с эффективным радиусом земли Re угол углубления равен:
(H + Re))
Для модели плоской земли угол углубления равен:
HR)
[1] Лонг, Морис У. Радиолокационная отражательная способность Земли и моря, 3-й ред. Бостон: Artech House, 2001.
[2] Уорд, J. «Пространственно-временная адаптивная обработка для бортовых радиолокационных систем данных», Технический отчет 1015, Лаборатория Линкольна, MIT, декабрь 1994.
