rfckt.lchighpasstee

Высокопрочный тройниковый фильтр

развернуть все на странице

Описание

Используйте lchighpasstee класс для представления высокопрочного тройникового фильтра в виде сети индукторов и конденсаторов.

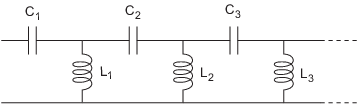

Объект высокопроходной тройниковой сети LC является 2-портовой сетью, как показано на следующей принципиальной схеме.

На диаграмме [L1, L2, L3,...] - значение 'L' свойство object, и [C1, C2, C3,...] является значением 'C' свойство объекта.

Создание

Синтаксис

h = rfckt.lchighpasstee
h = rfckt.lchighpasstee («Свойство1», значение1, «Свойство2», значение2,...)

Описание

пример

h = rfckt.lchighpasstee возвращает сетевой объект LC high pass tee, свойства которого имеют значения по умолчанию.

h = rfckt.lchighpasstee('Property1',value1,'Property2',value2,...) задает свойства, используя одну или несколько пар имя-значение. Можно указать несколько пар имя-значение. Заключить имя каждого свойства в кавычку

Свойства

развернуть все

Вычисленные S-параметры, показатель шума, OIP3 и значения групповой задержки, указанные как объект rfdata.dat. Значения вычисляются в указанном диапазоне частот. По умолчанию это свойство пустое.

Типы данных: function_handle

Величина емкости от источника до нагрузки всех конденсаторов в сети, заданная как положительный вектор в фарадах. Значение по умолчанию: [[0.4752e-9, 0.4752e-9].

Типы данных: double

Значение индуктивности от источника к нагрузке всех индукторов в сети, определяемое как положительный вектор в хенриях. Значение по умолчанию: [5.5907e-6].

Типы данных: double

Имя объекта, указанное как 1-by-N символьный массив. Это свойство доступно только для чтения.

Типы данных: char

Количество портов, указанное как положительное целое число. Это свойство доступно только для чтения. Значение по умолчанию: 2.

Типы данных: double

Функции объекта

analyzeАнализ объекта RFCKT в частотной области
calculateРасчет указанных параметров для объектов rfckt или объектов rfdata
circleРисование кругов на диаграмме Смита
extractИзвлечение указанных параметров сети из объекта rfckt или объекта данных
listformatСписок допустимых форматов для указанного параметра объекта цепи
listparamСписок допустимых параметров для указанного объекта цепи
loglogПечать параметров указанного объекта цепи с использованием логарифмической шкалы
plotПечать заданных параметров объекта цепи на плоскости X-Y
plotyyПечать параметров ВЧ-цепи или ВЧ-данных на плоскости X-Y с осями Y на левой и правой сторонах
getopОтображение условий эксплуатации
polarПечать заданных параметров объекта в полярных координатах
semilogxПечать параметров объекта ВЧ-канала с использованием логарифмической шкалы для оси X
semilogyПечать параметров объекта ВЧ-канала с использованием логарифмической шкалы для оси y
smithПечать параметров объекта цепи на диаграмме Смита
writeЗапись радиочастотных данных из канала или объекта данных в файл
getz0Получение характеристического импеданса объекта линии передачи
readСчитывание радиочастотных данных из файла в новую или существующую цепь или объект данных
restoreВосстановление данных на исходные частоты
getopОтображение условий эксплуатации
groupdelayГрупповая задержка объекта S-параметра или объекта RF-фильтра или объекта цепи RF Toolbox

Примеры

свернуть все

Открыть сценарий в реальном времени

Создание фильтра тройника LC High Pass с помощью rfckt.lchighpasstee.

filter = rfckt.lchighpasstee('C',[1e-12 4e-12],'L',[2e-9 2.5e-9])
filter =
   rfckt.lchighpasstee with properties:

                 L: [2x1 double]
                 C: [2x1 double]
             nPort: 2
    AnalyzedResult: []
              Name: 'LC Highpass Tee'

Ссылки

[1] Людвиг, Р. и П. Бретчко, RF Circuit Design: Theory and Applications, Prentice-Hall, 2000.

[2] Зверев, А.И., Handbook of Filter Synthesis, John Wiley & Sons, 1967.

См. также

| | | | | |

Представлен до R2006a
