stepresp

Реакция ступенчатого сигнала для рационального объекта и rationalfit объект функции

свернуть все на странице

Синтаксис

[outputsignal, tout] = степресп (h, ts, n, trise)

Описание

пример

[outputsignal,tout] = stepresp(h,ts,n,trise) вычисляет отклик временной области объекта рациональной функции, hк сигналу шага, основанному на количестве выборок, n и время подъема, trise.

Примеры

свернуть все

Открыть сценарий в реальном времени

Вычисление ответа на шаг объекта рациональной функции из файла passive.s2p. Читать passive.s2p.

S = sparameters('passive.s2p');
freq = S.Frequencies;

Получение S11 и преобразование в функцию передачи TDR.

s11 = rfparam(S,1,1);
Vin = 1;
tdrfreqdata = Vin*(s11+1)/2;

Соответствие объекту рациональной функции.

tdrfit = rationalfit(freq,tdrfreqdata);

Определите параметры для сигнала шага. Определение параметров для сигнала шага

Ts = 1.0e-11;
N = 10000;
Trise = 1.0e-10;

Вычислите отклик шага для TDR и постройте его график

[tdr,t1] = stepresp(tdrfit,Ts,N,Trise);
figure
plot(t1*1e9,tdr)
ylabel('TDR')
xlabel('Time (ns)')

Figure contains an axes. The axes contains an object of type line.

Входные аргументы

свернуть все

Объект рациональной функции, указанный как rationalfit дескриптор объекта.

Пример:

Типы данных: double
Поддержка комплексного номера: Да

Время выборки входного сигнала, определяемое как положительное скалярное целое число в секундах.

Пример:

Типы данных: double

Число выборок, указанное как положительное скалярное целое число.

Пример:

Типы данных: double

Время достижения сигналом шага максимального значения, заданного как положительное скалярное целое число в секундах.

Пример:

Типы данных: double

Выходные аргументы

свернуть все

Выходной сигнал,

Пример:

Типы данных: double
Поддержка комплексного номера: Да

Время выборки выходного сигнала, возвращаемого как положительное скалярное целое число в секундах.

Пример:

Типы данных: double

Подробнее

свернуть все

Уравнение ступенчатого сигнала

RF Toolbox™ использует следующее уравнение для ступенчатого сигнала:

{U (kts) = kts/trise, U (kts) = 1, 0≤k< (trise/ts) (trise/ts) ≤k≤N

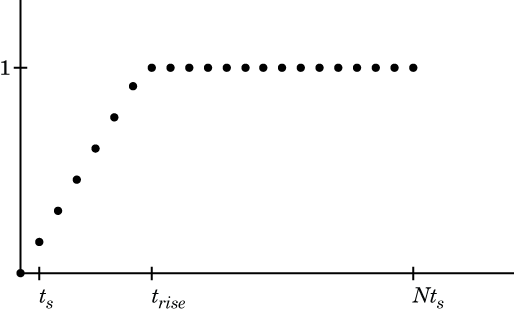

Следующий рисунок иллюстрирует построение этого сигнала.

См. также

| | | | | |

Представлен в R2010a
