Пакет: slreportgen.report
Суперклассы: slreportgen.report.Reporter
Создание репортера на основе проводника отчетов
Используйте RptFile для включения содержимого, сгенерированного настройкой проводника отчетов (.rpt) файл в отчете Report API. При добавлении в отчет RptFile репортер:
Выполнение указанного файла настройки проводника отчетов для создания XML-представления DocBook отчета проводника отчетов
Использует измененную версию шаблона преобразования Docbook-to-DOM проводника отчетов для преобразования XML в набор объектов DOM (см. раздел Управление шаблонами преобразования отчетов)
Добавляет содержимое DOM в отчет API отчетов.
Примечание
Используйте в файле настройки отчета компонент Block Loop, а не Chart Loop для создания отчета по диаграммам Stateflow ®. См. раздел Отчет о снимках диалогового окна Stateflow.
slreportgen.report.RptFile класс является handle класс.
reporter = RptFile() создает пустой отчет на основе проводника отчетов RptFile репортер. Перед добавлением репортера в отчет программа отчетов должна установить SetupFile в путь к настройке проводника отчетов (.rpt) файл. В противном случае возникает ошибка.
По умолчанию RptFile reporter использует шаблон преобразования, который является слегка измененной версией шаблона преобразования Report Explorer по умолчанию для типа вывода отчета. Например, если тип вывода отчета PDF, репортер использует слегка измененную версию шаблона по умолчанию для проводника отчетов. PDF (from template) тип вывода.
Для настройки вывода отчета можно использовать пользовательский шаблон преобразования. Используйте репортер createTemplate метод создания копии одного из шаблонов преобразования, специфичных для типа вывода по умолчанию для отчета, для настройки. Чтобы использовать настроенный шаблон, установите RptFile репортерская TemplateSrc в путь к настраиваемому шаблону.
reporter = RptFile(SetupFile) создает RptFile на основе указанного файла установки Report Explorer (.rpt файл). См. свойство SetupFile.
reporter = RptFile(Name,Value)
Создание RptFile reporter без указания файла установки. Затем используйте SetupFile , чтобы указать файл настройки проводника отчетов.
reporter = slreportgen.report.RptFile();
reporter.SetupFile = "my_setup_file.rpt"
Используйте RptFile репортер для отчета о блоке документации в sldemo_fuelsys Модель Simulink ® .
RptFile reporter использует файл настройки Report Explorer для получения информации о блоке документации.
Примечание

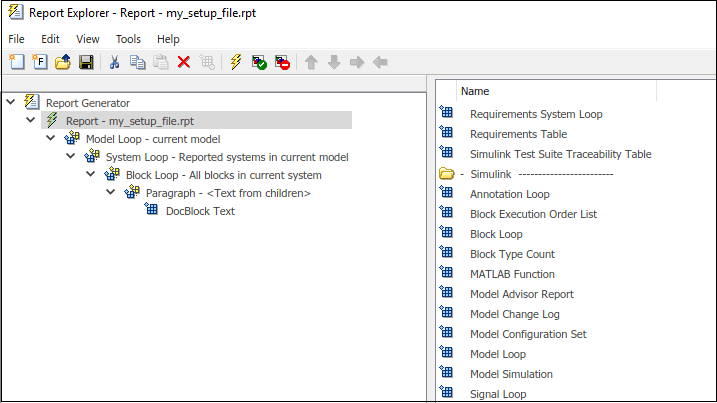

Перед выполнением этого примера используйте проводник отчетов для создания файла установки с именем my_setup_file.rpt. Файл установки для этого примера содержит иерархию компонентов «Цикл модели», «Системный цикл», «Цикл блока», «Абзац» и «Документация», как показано на рисунке. Выберите компоненты на средней панели.
Компоненты Цикл модели (Model Loop), Системный контур (System Loop) и Контур блока (Block Loop) находятся в папке Simulink.
Компонент абзаца находится в папке Форматирование.
Компонент блока документации находится в папке «Блоки Simulink».
Дополнительные сведения о настройке файла настройки для этого примера см. в разделе Создание файла настройки отчета.

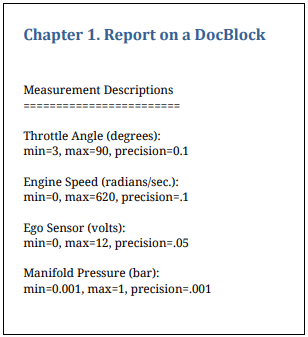

Этот сценарий используется для создания отчета, содержащего информацию о свойствах блока Sensor Info Documentation в ToController системы sldemo_fuelsys модель.
model = "sldemo_fuelsys"; load_system(model) rpt = slreportgen.report.Report("MyReport","pdf"); chap = mlreportgen.report.Chapter("Report on a DocBlock"); rptFile = slreportgen.report.RptFile("my_setup_file.rpt"); rptFile.Model = model; rptFile.System = "sldemo_fuelsys/To Controller"; rptFile.Block = "sldemo_fuelsys/To Controller/Sensor Info"; add(chap,rptFile); add(rpt,chap); close(rpt); rptview(rpt);
Использовать slreportgen.report.RptFile для создания отчета о снимках диалогового окна Stateflow используйте цикл блоков в файле настройки проводника отчетов.

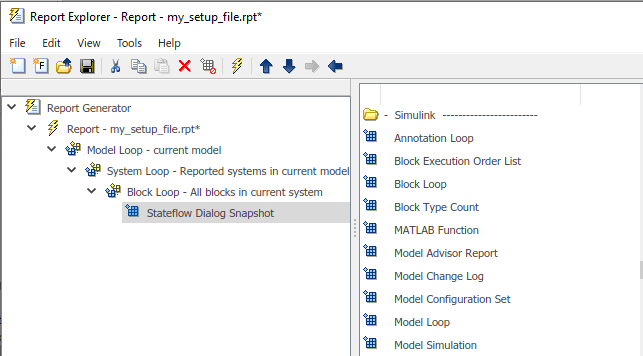

Используйте проводник отчетов для создания файла установки с именем my_setup_file.rpt. Файл установки для этого примера содержит иерархию, состоящую из компонентов "Цикл модели", "Системный цикл", "Цикл блока" и "Снимок диалогового окна" Поток состояний ". Выберите компоненты на средней панели.
Компоненты Контур модели (Model Loop), Системный контур (System Loop) и Контур блока (Block Loop) находятся в папке Simulink.
Компонент «Снимок диалогового окна Stateflow» находится в папке «Stateflow».
Дополнительные сведения о настройке файла настройки см. в разделе Создание файла настройки отчета.
Создание отчета Simulink.
rpt = slreportgen.report.Report("MyReport","pdf"); open(rpt);
Загрузка модели.
model = "slrgex_sf_car";
load_system(model);Создание главы.
chap = mlreportgen.report.Chapter();
chap.Title = strcat(model,": Stateflow Dialog Snapshots");
Найдите все системы в модели.
sys_finder = slreportgen.finder.SystemDiagramFinder(model); systems = find(sys_finder);
Найдите все блоки в текущей системе. Используйте файл настройки отчета для создания отчета о моментальных снимках диалогового окна Stateflow.
for system = systems blk_finder = slreportgen.finder.BlockFinder(system); blocks = find(blk_finder); for block = blocks if slreportgen.utils.isValidSlSystem(block.Object) && ... ~isempty(slreportgen.utils.block2chart(block.Object)) rptFile = slreportgen.report.RptFile("my_setup_file.rpt"); rptFile.Model = model; rptFile.System = system; rptFile.Block = block; add(chap,rptFile); end end end
Добавьте главу в отчет.
add(rpt,chap);
Закройте и просмотрите отчет.
close(rpt); rptview(rpt);
