slwebview

Экспорт моделей Simulink в веб-представления

свернуть все на странице

Синтаксис

slwebview

filename = slwebview (system_name)

filename = slwebview (папка)

filename = slwebview (system_name,Name,Value)

Описание

slwebview открывает диалоговое окно веб-представления в проводнике отчетов.

пример

filename = slwebview(system_name) экспортирует подсистему system_name и его дочерние системы к файлу filename.

filename = slwebview(folder) экспортирует все модели в папке. Сведения о включении моделей во вложенные папки см. в разделе RecurseFolder.

пример

filename = slwebview(system_name,Name,Value) предоставляет дополнительные параметры, заданные одной или несколькими парами «Имя» и «Значение».

Примеры

свернуть все

Экспорт веб-представления для подсистемы и систем, содержащих эту подсистему

Откройте подсистему регулятора расхода топлива.

open_system('sldemo_fuelsys')

Экспортируйте подсистему контроллера расхода топлива и систему, которая ее содержит. Не экспортируйте подсистемы, которые в нем содержатся. В этом примере предполагается, что текущей папкой является H: привод.

fuelsys_web_view = slwebview...
('sldemo_fuelsys/fuel_rate_control','SearchScope','CurrentAndAbove')

fuelsys_web_view =

H:\fuel_rate_control.zip

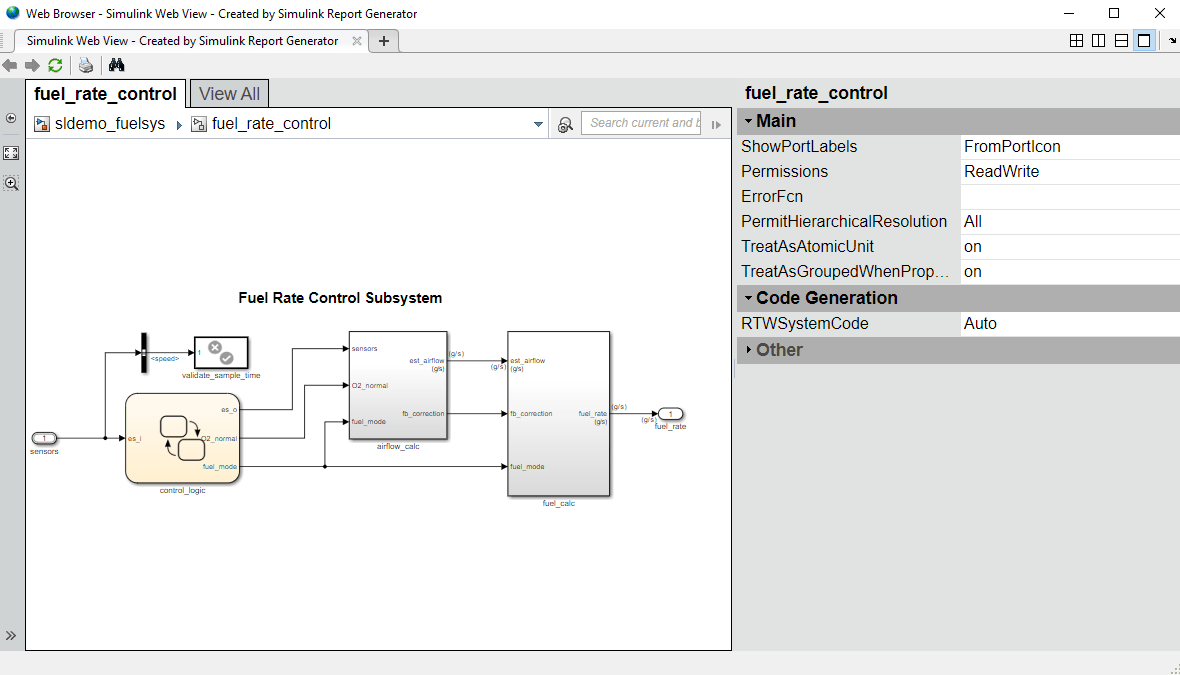

Веб-вид отображается в обозревателе инженерных систем.

Экспорт веб-представления с доступом к ссылочным моделям

Откройте окно sldemo_mdlref_depgraph модель.

open_system('sldemo_mdlref_depgraph')

Экспорт в веб-представление sldemo_mdlref_depgraph и предоставить доступ к ссылочным моделям.

depgraph_web_view = slwebview...
('sldemo_mdlref_depgraph','FollowModelReference','on')

depgraph_web_view =

H:\sldemo_mdlref_depgraph.zip

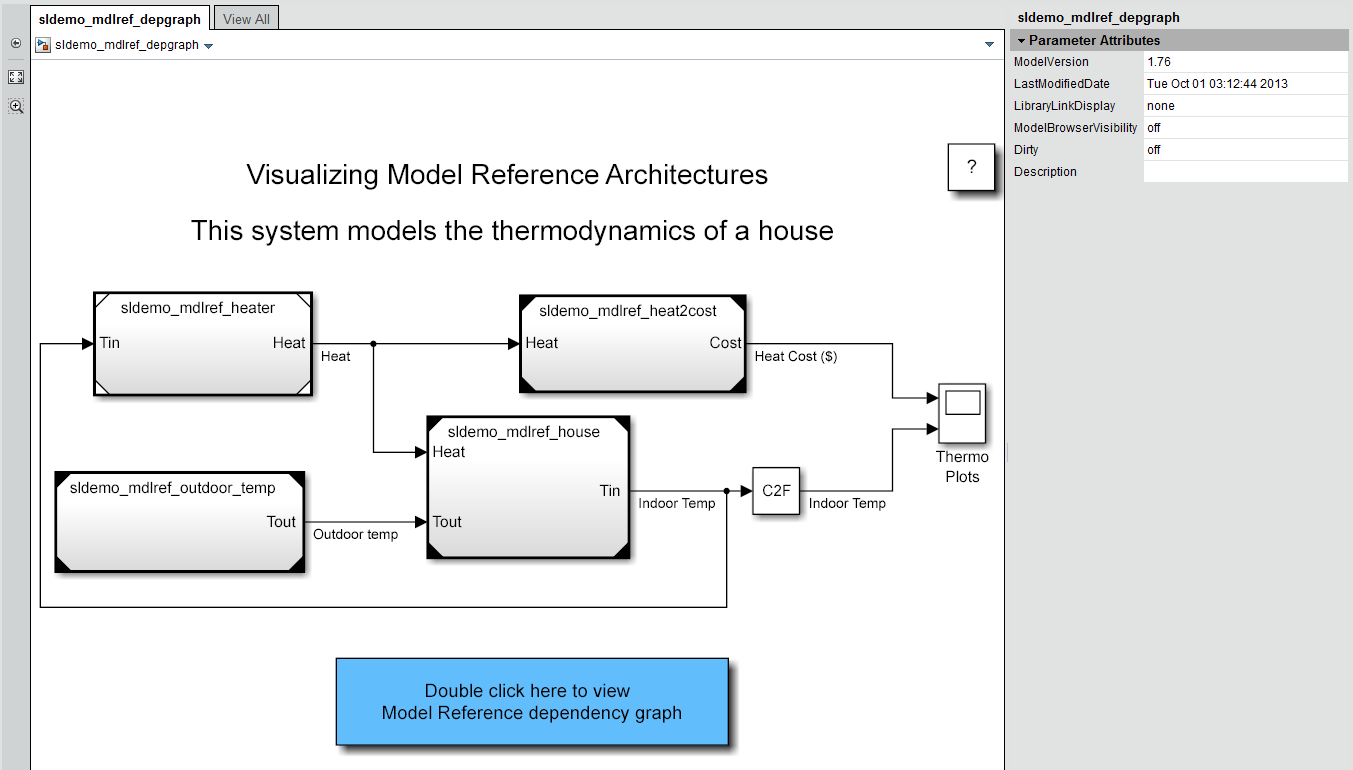

Веб-вид отображается в обозревателе инженерных систем. В веб-представлении можно открыть модели, на которые ссылаются блоки модели.

Щелкните блок модели, чтобы увидеть его свойства. Дважды щелкните блок модели, чтобы отобразить ссылочную модель.

Входные аргументы

свернуть все

`system_name` - Система для экспорта в файл веб-представления
строка, содержащая путь к системе | дескриптор к подсистеме или блок-схеме | дескриптор к диаграмме или подшарту

Экспорт указанной системы или подсистемы и ее дочерних систем в файл веб-представления. По умолчанию дочерние системы system_name системы также экспортируются. Используйте SearchScope пара имя-значение для экспорта других систем, в отношении system_name.

`folder` - Путь к папке файлов моделей для экспорта
строка, содержащая путь к папке файлов

Путь к папке файлов, содержащей одну или несколько моделей для экспорта в файл веб-представления, указанный как строка. Все модели в папке экспортируются.

Аргументы пары «имя-значение»

Укажите дополнительные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должен отображаться внутри кавычек. Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN.

Пример: htmlFileName = slwebview(gcs,'LookUnderMasks','all',... 'FollowLinks','on') Экспорт в веб-представление всех слоев иерархии модели, к которой принадлежит текущая система, включая возможность взаимодействия со ссылками и масками библиотеки.

`'SearchScope'` - экспортируемые системы относительно `system_name` система
`'CurrentAndBelow'` (по умолчанию) | `'Current'` | `'CurrentAndAbove'` | `'All'`

'CurrentAndBelow' экспортирует систему Simulink ® или диаграмму ^Stateflow ®, указанную вsystem_name и все системы или диаграммы, которые она содержит.

'Current' экспортирует только систему Simulink или диаграмму Stateflow, указанную в system_name.

'CurrentAndAbove' экспортирует систему Simulink или диаграмму Stateflow, указанную в system_name и все системы или диаграммы, которые его содержат.

'All' экспортирует все Simulink-системы или диаграммы Stateflow в модели, которая содержит систему или диаграмму, указанные в system_name.

Типы данных: char

`'LookUnderMasks'` - Экспортировать ли возможность взаимодействия с маскированными блоками
`'none'` (по умолчанию) | `'all'`

'none' не экспортирует маскированные блоки в веб-представлении. Маскированные блоки включаются в экспортируемые системы, но доступ к содержимому маскированных блоков невозможен.

'all' экспортирует все маскированные блоки.

Типы данных: char

`'FollowLinks'` - Следует ли переходить по ссылкам в библиотечные блоки
`'off'` (по умолчанию) | `'on'`

'off' не позволяет переходить по ссылкам на блоки библиотеки в веб-представлении.

'on' позволяет переходить по ссылкам на блоки библиотеки в веб-представлении.

Типы данных: char

`'FollowModelReference'` - Доступ к ссылочным моделям в веб-представлении
`'off'` (по умолчанию) | `'on'`

'off' не позволяет получить доступ к ссылочным моделям в веб-представлении.

'on' позволяет получить доступ к ссылочным моделям в веб-представлении.

Типы данных: char

`'RecurseFolder'` - Экспортировать ли модели во вложенные папки
false (по умолчанию) | true

Экспортировать ли модели во вложенных папках в файл веб-представления, указанный как логический. Если falseвеб-представление включает модели только в папке верхнего уровня и не включает модели во вложенные папки. Если true, также включены модели во вложенных папках. Это свойство применяется только при указании folder в качестве входного аргумента.

`'PackageName'` - Имя выходного пакета веб-представления
имя модели (по умолчанию)

Имя выходного пакета веб-представления, указанного как символьный вектор. Вывод веб-представления .zip файлы или папки распакованных файлов веб-представлений или оба типа выходных данных.

Типы данных: char

`'PackageFolder'` - Путь к папке, в которую следует поместить выходные данные пакетного веб-представления
текущий рабочий каталог (по умолчанию)

Путь для размещения пакетного веб-представления, указанный как символьный вектор. Чтобы сохранить упакованное веб-представление в той же папке, что и модель, используйте $model в качестве PackageFolder.

Типы данных: char

`'PackagingType'` - Тип выходного пакета веб-представления
`'both'` (по умолчанию) | `'zipped'` | `'unzipped'`

Тип выходного пакета веб-представления, указанный как zipped-файл, папка распакованных файлов или как zipped-файл, так и папка распакованных файлов.

Типы данных: char

`'OptionalViews'` - Дополнительные представления для включения
`{}` (по умолчанию) | массив ячеек

Необязательные представления для включения, указанные как массив ячеек, содержащий одно или оба из следующих значений:

'требования'
'освещение'

См. раздел Включение требований к модели и данных покрытия в веб-представление.

`'ViewFile'` - Отображать ли веб-представление в веб-браузере при экспорте веб-представления
`true` (по умолчанию) | `false`

true отображает веб-представление в веб-браузере при экспорте веб-представления.

false не отображает веб-представление в веб-браузере при экспорте веб-представления.

Типы данных: logical

`'ShowProgressBar'` - Отображать ли строку состояния при экспорте веб-представления
`true` (по умолчанию) | `false`

true отображает строку состояния при экспорте веб-представления.

false не отображает строку состояния при экспорте веб-представления.

Типы данных: logical

Выходные аргументы

свернуть все

`filename` - имя HTML-файла для отображения веб-представления;
последовательность

Сообщает имя HTML-файла для отображения веб-представления. При экспорте веб-представления вспомогательные файлы создаются в папке.

Совет

Веб-представление - это интерактивное представление модели, которую можно просмотреть в веб-браузере. Вы можете перемещаться по веб-представлению иерархически для изучения определенных подсистем и просмотра свойств блоков и сигналов.

Веб-представления можно использовать для обмена моделями с людьми, у которых не установлен Simulink.

Для веб-представлений требуется веб-браузер, поддерживающий масштабируемую векторную графику (SVG).

См. также

Темы

Создание и использование веб-представления

Представлен в R2006a
