Взаимодействуйте с созданной исполняемой программой во время ее работы в режиме, отличном от реального времени на компьютере разработчика, настраивая параметр и наблюдая за результатами.
В этой части учебного пособия предполагается, что была настроена копия модели примера. rtwdemo_secondOrderSystem как описано в разделе Настройка модели для проверки.
Для отслеживания изменений, вносимых в параметр, установите время остановки моделирования равным Inf. В редакторе Simulink ® перейдите на вкладку Оборудование. В поле Время остановки установите время остановки моделирования равнымInf.
Щелкните Монитор и настройка. Программное обеспечение:
Создает исполняемую программу.
Развертывание программы как отдельного процесса на компьютере разработчика.
Подключение модели Simulink к программе.
Запускает исполняемый программный код модели.
Чтобы остановить моделирование, на вкладке Оборудование нажмите кнопку Остановить.
Экспериментируйте со значением параметра блока во время выполнения. Наблюдайте за влиянием изменения.

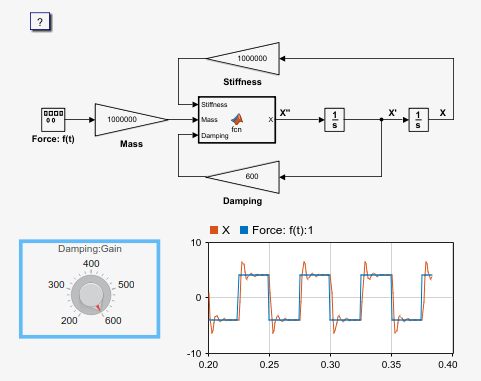

Пока исполняемая программа имитируется на компьютере разработчика, в холсте модели используйте блок Knob для изменения значения коэффициента усиления демпфирования. Например, измените значение на 600. Наблюдайте:
Изменения на графике отображаются в блоке «Область панели мониторинга».
На вкладке Оборудование (Hardware) откройте Редактор данных модели (Model Data Editor), щелкнув Настроить параметры (Tune Parameters).
Затем пакетируйте созданный программный код и артефакты для развертывания.
