Анализ бюджетов линий связи для спутниковой связи
Приложение Satellite Link Budget Analyzer позволяет анализировать бюджеты каналов спутниковой связи.
С помощью приложения можно:
Анализ бюджетов связей путем указания входных свойств, связанных с
Характеристики местоположения, передатчика и приемника для спутников и наземных станций
Атмосферные условия для звеньев
Проектирование спутниковой линии связи в соответствии с минимальными требованиями к запасам на линии связи
Понимание расчетов бюджета промежуточной линии связи
Расчет, сравнение и визуализация результатов сдвига нескольких параметризованных зависимостей конструкции
Дополнительные сведения см. в разделе Начало работы с приложением Satellite Link Budget Analyzer.
MATLAB ® Toolstrip: На вкладке «Приложения» в разделе «Обработка сигналов и связь» щелкните значок приложения
.
Командная строка MATLAB: Ввод satelliteLinkBudgetAnalyzer.

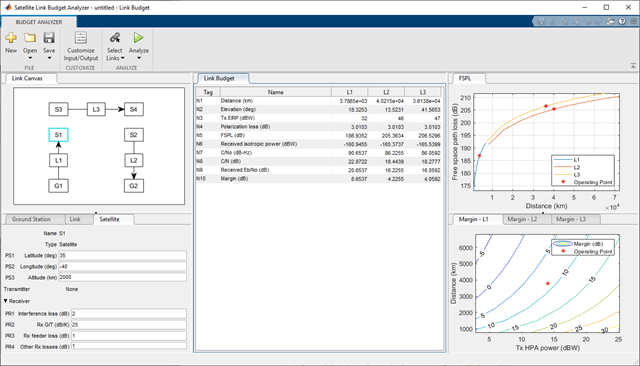

В этом примере показана конфигурация по умолчанию, которая появляется при открытии приложения Satellite Link Budget Analyzer. Отображаемые результаты и графики анализируют линию спутниковой связи по умолчанию.
В верхней левой области окна приложения сверху отображается вкладка Канвас ссылок со следующей конфигурацией по умолчанию:
Линия L1 является восходящей линией связи, соединяющей наземную станцию G1 со спутником S1
Звено L3 представляет собой перекрёстное звено, соединяющее спутниковые S3 со спутником S4
Канал L2 - это нисходящий канал, соединяющий спутниковый S2 с наземной станцией G2
В левой нижней области окна приложения отображаются вкладки «Наземная станция», «Связь» и «Спутник». На этих вкладках можно настроить параметры свойств для каждого объекта в настроенных ссылках. Чтобы просмотреть или настроить параметры свойств объекта, установите его в фокус, выбрав его на вкладке Холст связи.
В центральной области окна приложения отображаются результаты расчета бюджета ссылки на вкладке Бюджет ссылки.
В правой области окна приложения отображаются следующие графики:
Потеря пути свободного пространства для каналов L1, L2 и L3 в правой верхней области.
Поля связей для связей L1, L2 и L3 на отдельных графиках с вкладками в правой нижней области.
Настройте приложение Satellite Link Budget Analyzer для анализа доступности спутниковых линий связи с помощью модели потерь распространения, определенной в рекомендации ITU-R P.618-13. Загрузить AvailabilityAnalysis-P618.mat сохраненный сеанс для настройки приложения для анализа доступности P.618. В этом примере используются модель и API, предоставляемые рекомендацией P.618. Дополнительные сведения о модели потерь распространения P.618 см. в разделе Потери распространения Земли-космоса. Перед настройкой приложения для анализа доступности P-618 загрузите и распакуйте файл ITURDigitalMaps.tar.gz в каталог, указанный в пути MATLAB.
Настройка приложения Satellite Link Budget Analyzer
Откройте приложение Satellite Link Budget Analyzer. На этих рисунках показана конфигурация по умолчанию на вкладках Budget Analyzer и Customize Input/Output.
Щелкните Открыть на вкладке Анализатор бюджета, а затем откройте AvailabilityAnalysis-P618.mat сохраненный файл сеанса из рабочей папки этого примера.
Открытие сохраненного AvailabilityAnalysis-P618.mat обновляет конфигурацию приложения путем добавления новых свойств, корректировки формул для результатов и упрощения рабочего процесса путем удаления ссылок и вычислений, не относящихся к этому сценарию анализа.
После сохраненной загрузки сеанса на вкладке Анализатор бюджета отображаются обновления конфигурации. На вкладке Анализатор бюджета:
«Анализ» показывает, что опция «Автоматический анализ» не выбрана.
При выборе параметра «Связи» выбирается только L1 связи. Анализ в этом примере требует только восходящего пути (линия L1). Вычисление результатов для линий L2 и L3 отключено.
После сохраненной загрузки сеанса на вкладке Настроить ввод/вывод (Customize Input/Output) отображаются обновления конфигурации.
Свойство добавляется в раздел «Свойства связи» вкладки «Свойства», чтобы указать требуемый процент доступности (доступность). Значение равно 99,9%.
Результаты добавляются на вкладке «Результаты» для вычисления общего атмосферного ослабления (Total atm att) и общие потери распространения (Total prop losses) в соответствии с моделью распространения P.618. Чтобы вычислить общее атмосферное затухание, приложение запускает функцию compireTotalAtenution.m, используя свойства, настроенные в приложении. В формуле для Total atm att на вкладке «Результаты» можно просмотреть входные параметры, определяемые именами тегов свойств (PLC1, PG1, PG2, PG3, PL1, N2, PT5, и PL5).
Формула для полученной изотропной мощности (тэг: N6) на вкладке Результаты изменено для использования NC2 вместо N5.
На этом рисунке показаны обновления конфигурации на вкладках Свойства (Properties) и Результаты (Results).
Анализ доступности ссылок
Перед анализом сценария P.618 необходимо загрузить файл цифровых карт. Если файл цифровых карт не загружен и не распакован, появится это диалоговое окно. Следуйте инструкциям в диалоговом окне.
После загрузки и распаковки файла цифровых карт нажмите кнопку «Анализ», чтобы вычислить бюджет связи для настроенного сценария P.618.
Приложение запускает сценарий P.618 для анализа доступности 99,9% в год, а затем обновляет бюджет ссылки и выводит результаты на график. Годовая доступность 99,9% соответствует примерно 0,13 дБ запаса для сконфигурированного канала спутниковой связи.
BUDGET ANALYZER - Конфигурация бюджета связиНа этом рисунке показана вкладка BUDGET ANALYZER с заводской конфигурацией по умолчанию.
Вкладки «Наземная станция», «Связь» и «Спутник» используются для корректировки параметров свойств объектов бюджета связи, показанных на вкладке «Канвас связи».
Ground Station - Настройки местоположения наземной станции, передатчика и приемникаВыберите вкладку «Наземная станция», чтобы задать местоположение, передатчик и настройки приемника для наземной станции, выделенные на вкладке «Канвас связи». Для получения информации о настройке свойств спутника, наземной станции, передатчика, приемника и линии связи, а также вычислениях результатов бюджета линии связи см. раздел CUSTOMIZE INPUT/OUTPUT.
Satellite - Настройки местоположения спутника, передатчика и приемникаВыберите вкладку Спутник (Satellite), чтобы задать местоположение, передатчик и настройки приемника для спутника, выделенного на вкладке Канвас связи (Link Canvas). Для получения информации о настройке свойств спутника, наземной станции, передатчика, приемника и линии связи, а также вычислениях результатов бюджета линии связи см. раздел CUSTOMIZE INPUT/OUTPUT.
Link - Характеристики каналаВыберите вкладку Связь (Link), чтобы задать характеристики связи для ссылки, выделенной на вкладке Холст связи (Link Canvas). Для получения информации о настройке свойств спутника, наземной станции, передатчика, приемника и линии связи, а также вычислениях результатов бюджета линии связи см. раздел CUSTOMIZE INPUT/OUTPUT.
Customize Input/Output - Настройка входных свойств и вычислений, используемых для выводаЧтобы просмотреть или настроить входные свойства и вычисления, используемые для вывода, на вкладке АНАЛИЗАТОР БЮДЖЕТА (BUDGET ANALYZER) щелкните Настроить ввод/вывод (Customize Input/Output), чтобы переключиться на вкладку НАСТРОИТЬ ВВОД/ВЫВОД (CUSTOMIZE INPUT/OUTPUT). На вкладке НАСТРОЙКА ВВОДА/ВЫВОДА (CUSTOMIZE INPUT/OUTPUT) можно
Изменение настроек параметров спутника, наземной станции, передатчика, приемника и линии связи с заводских входов по умолчанию
Добавление и удаление свойств входа спутника, наземной станции, передатчика, приемника и линии связи
Добавление, удаление и изменение формул, используемых для вычисления результатов вывода бюджета связи

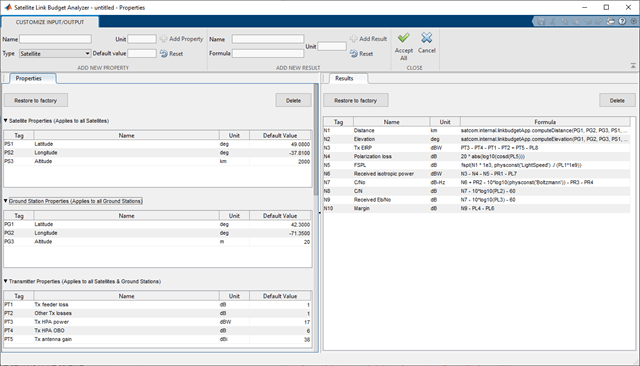

CUSTOMIZE INPUT/OUTPUT - Настройка расчетов бюджета связиНа этом рисунке показана вкладка CUSTOMIZE INPUT/OUTPUT с заводской конфигурацией по умолчанию.
На вкладке НАСТРОЙКА ВВОДА/ВЫВОДА (CUSTOMIZE INPUT/OUTPUT) можно
Вкладка «Свойства» используется для изменения настроек параметров спутника, наземной станции, передатчика, приемника и линии связи на заводских входах по умолчанию. Также можно добавлять и удалять свойства входа спутника, наземной станции, передатчика, приемника и линии связи. На вкладке Свойства можно использовать кнопку Восстановить на фабрику, чтобы загрузить конфигурацию свойств фабрики по умолчанию в текущем сеансе приложения.
Используйте вкладку Результаты (Results) для добавления, удаления и изменения формул, используемых для вычисления результатов вывода бюджета связи. На вкладке Результаты можно использовать кнопку Восстановить на фабрику, чтобы загрузить конфигурацию результатов фабрики по умолчанию в текущем сеансе приложения.
