Дрожание является важной частью спецификации систем SerDes. Параметры дрожания можно включить из приложения SerDes Designer и из модели Simulink ®. Включение ухудшения джиттера в схему связи и выравнивания помогает рассчитать требуемые поля зрения. Можно также выполнить компромисс между различными схемами выравнивания на основе общего вклада дрожания. Значения дрожания можно экспортировать в модели IBIS-AMI.
Наиболее распространенными типами дрожания являются:
| Тип дрожания | Описание |
|---|---|
| DCD (искажение рабочего цикла) | Обесценение из-за несогласования часов с половинной и квартальной ставками. Также известен как чётно-нечётное дрожание. Искажение рабочего цикла определяется как разность длительности символа между одним символом и следующим. Искажения рабочего цикла передатчика и приемника составляют половину искажения рабочего цикла синхронизации. |
| DJ (детерминированное дрожание) | Обычно моделируется как ограниченное равномерное дрожание. Также известен как некоррелированный ограниченный дрожание высокой вероятности. Детерминированное дрожание определяется как половина вариации «пик-пик». |
| RJ (случайное дрожание) | Гауссов процесс, который моделирует неограниченные события дрожания. Также известен как некоррелированное неограниченное гауссово дрожание. Случайное дрожание определяется как стандартное отклонение процесса белого гауссова фазового шума. |
| SJ (синусоидальное дрожание) | Ограниченное периодическое дрожание, которое обычно происходит от изменения напряжения источника питания. Синусоидальное дрожание определяется как половина пикового изменения амплитуды синусоидального фазового шума. |
| Шум | Случайный шум напряжения. IBIS-AMI 7.0 определяет гауссовский шум и равномерные шумовые нарушения. Также известен как аддитивный белый гауссов шум (AWGN). |

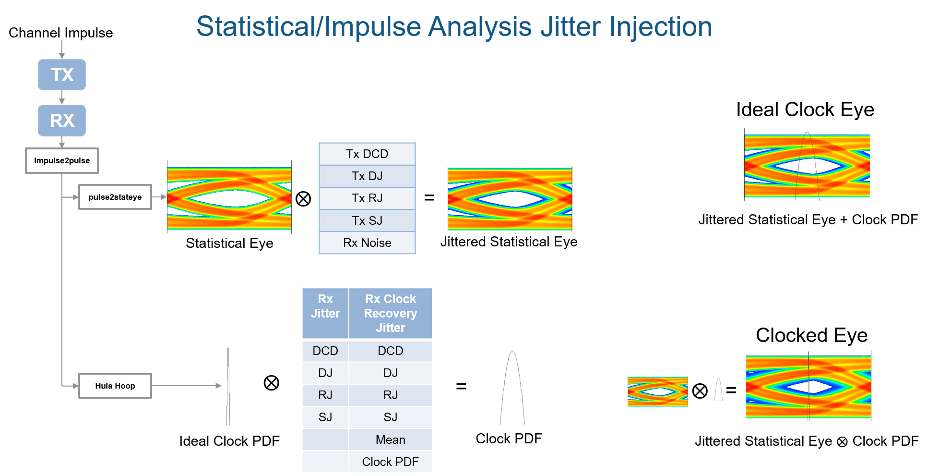

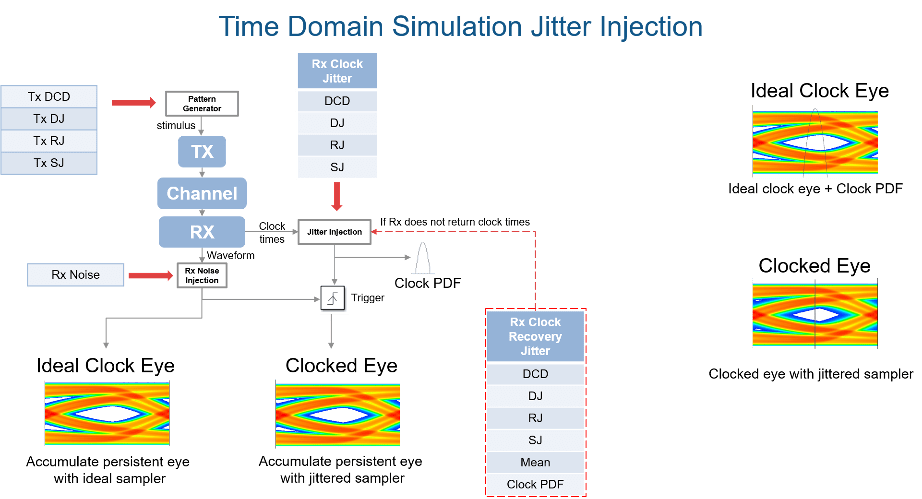

Ожидаемые результаты моделирования варьируются в зависимости от типа дрожания, места впрыска (передатчик или приемник) и области анализа (статистической или временной области). Приложение SerDes Designer поддерживает только статистический или импульсный анализ. Для выполнения анализа временной области необходимо экспортировать модель в Simulink. Различные типы дрожания вводятся в узлы передатчика и приемника в соответствии со спецификациями IBIS-AMI:
| Обычный режим | Статистический анализ | Анализ временной области |
|---|---|---|
| Дрожание передатчика | Свернут глазом | Впрыскивается в стимул |
| Дрожание приемника | Свернут с тактовым сигналом PDF (функция плотности вероятности) | Вводится в часах |
| Дрожание восстановления тактового сигнала | Свернут с часами PDF | Вводится в часах, если приемник не возвращает такты |
