Проектирование и моделирование систем SerDes

Проектирование и моделирование систем SerDes с помощью приложения SerDes Designer

Высокоскоростные электронные системы страдают от ухудшения качества сигнала, вызванного различными нарушениями, такими как несоответствие импеданса, затухание и перекрестные помехи. Используя блоки модуляции выравнивания и усиления в Toolbox™ SerDes, можно компенсировать искажения, вносимые каналами с потерями.

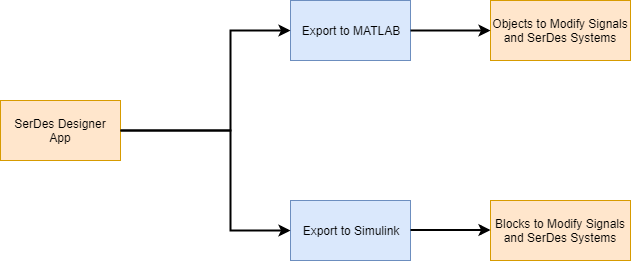

Начиная с приложения SerDes Designer, можно создавать системы SerDes верхнего уровня и выполнять статистический анализ. Используйте компоновочные блоки и системные объекты для проектирования, конфигурирования, моделирования и анализа системы SerDes, включая передатчик и приемник.

Приложения

Конструктор SerDesПроектирование и анализ систем SerDes для экспорта в Simulink, MATLAB и IBIS-AMI

Блоки

развернуть все

DFECDRЭквалайзер обратной связи принятия решений (DFE) с синхронизацией и восстановлением данных (CDR)
CDRМоделирование схемы восстановления данных синхронизации
FFEМоделирование эквалайзера прямой подачи
CTLEМоделирует линейный эквалайзер непрерывного времени (CTLE)
AGCАвтоматическая регулировка усиления для сохранения амплитуды выходного сигнала
VGAМоделирование усилителя с переменным коэффициентом усиления
SaturatingAmplifierМоделирование усилителя насыщения
ИБИС-АМИ clock_timesВосстановление значений тактового времени SerDes из пользовательских DFECDR и CDR
PassThroughРаспространение сигнала основной полосы без изменения
Аналоговый каналПостроение модели потерь на основе метрики потерь канала или импульсной характеристики
КонфигурацияНастройка системных параметров в системной модели SerDes
Объем диаграммы глазОтображение диаграммы глаз сигнала временной области
СтимулЗадание шаблона псевдослучайной двоичной последовательности (PRBS) и количества символов для моделирования в модели SerDes

Объекты

развернуть все

serdes.DFECDRЭквалайзер обратной связи принятия решений (DFE) с синхронизацией и восстановлением данных (CDR)
serdes.CDRВыполняет функцию восстановления данных синхронизации
serdes.FFEМоделирование эквалайзера прямой подачи
serdes.CTLEЛинейный эквалайзер непрерывного времени (CTLE) или пиковый фильтр
serdes.AGCАвтоматическая регулировка усиления для сохранения амплитуды выходного сигнала
serdes.VGAМоделирование усилителя с переменным коэффициентом усиления
serdes.SaturatingAmplifierМоделирование насыщающего усилителя
serdes.PassThroughРаспространение сигнала основной полосы без изменения
serdes.ChannelLossСоздание простой модели линии передачи с потерями
SParameterChannelПреобразовать S-параметр в импульсную характеристику

Функции

optPulseMetricМетрика импульсного отклика для процедур оптимизации
prbsПсевдослучайная двоичная последовательность
impulse2stepСтупенчатая характеристика от импульсной характеристики
impulse2pulseИмпульсная характеристика от импульсной характеристики
pulse2impulseИмпульсная характеристика от импульсной характеристики
pulse2stateyeСтатистический глаз от импульсной реакции
pulse2pdaГлаз анализа пиковых искажений от импульсной реакции
pulse2waveФорма сигнала шаблона данных от импульсного отклика
wave2pulseИмпульсный отклик от формы сигнала шаблона данных

Темы

Система Design SerDes и модель экспорта IBIS-AMI

В этом примере показано, как использовать приложение SerDes Designer для создания и анализа системы SerDes и создания моделей IBIS-AMI для передатчика и приемника от Simulink ® .

Основы систем SerDes

Основные компоненты, создающие систему SerDes.

Восстановление синхросигналов и данных в системе SerDes

Изучите поведение, управление и характеристики восстановления данных синхронизации первого порядка (CDR).

Статистический анализ в системах Serdes

Настройка и изучение статистического анализа систем SerDes.

Анализ дрожания в системах SerDes

Введите джиттер в схему анализа и выравнивания канала.

Совместимость версий Linux

Создание общих объектов в совместимых версиях Linux.

Характерные примеры

Convert Scattering Parameter to Impulse Response for SerDes System

Преобразовать параметр рассеяния в импульсную характеристику для системы SerDes

Найдите импульсную характеристику, объединив модель параметра рассеяния (S-параметра) канала связи основной полосы частот вместе с передатчиком и приемником, представленными их значениями импеданса аналоговых характеристик. Вы увидите, как найти импульсный отклик этой сети с помощью класса SParameterChannel в SerDes Toolbox™, который также использует некоторые поддерживающие функции из радиочастотных Toolbox™, такие как рациональный и импульсный.

Открыть сценарий в реальном времени
Find Zeros, Poles, and Gains for CTLE from Transfer Function

Поиск нулей, полюсов и выигрышей для CTLE из передаточной функции

Настройте параметр спецификации GPZ Matrix для CTLE в приложении SerDes Designer для использования нулей, полюсов и коэффициентов усиления, выводимых функцией zpk, заданных полюсов и остатков, выводимых рациональной функцией. Можно переформатировать набор нулей, полюсов и коэффициентов усиления, выводимых функцией zpk, для использования в качестве матрицы GPZ в блоке CTLE.

Открыть сценарий в реальном времени
Globally Adapt Receiver Components Using Pulse Response Metrics to Improve SerDes Performance

Глобальная адаптация компонентов приемника с использованием метрик импульсного отклика для повышения производительности SerDes

Выполните оптимизацию набора компонентов приемника как системы, используя функцию optPulseMetric для вычисления метрик, таких как оценка высоты глаза, ширины и рабочего запаса канала (COM), из импульсного отклика при целевой частоте битовых ошибок (BER) для оценки оптимальной производительности конкретной конфигурации. Адаптация выполняется как статистический анализ (Init), затем оптимизированный результат передается во временную область (GetWave).

Открыть сценарий в реальном времени
Globally Adapt Receiver Components in Time Domain

Глобальная адаптация компонентов приемника во временной области

Оптимизация набора компонентов приемника в системе во время моделирования во временной области (GetWave). Вы увидите, как настроить блок CTLE и DFECDR, чтобы их настройки глобально адаптировались во время моделирования. Ниже приведен пример «Глобальная адаптация компонентов приемника с использованием метрик импульсного отклика для повышения производительности SerDes».

Открыть сценарий в реальном времени
Model Clock Recovery Loops in SerDes Toolbox

Циклы восстановления синхронизации модели в SerDes Toolbox

Создайте подробные модели различных типов циклов восстановления часов последовательного канала, таких как Alexander (bang-bang), Meuller-Muller и Hogg & Chu.

Открыть сценарий
