Конструктор SerDes

Проектирование и анализ систем SerDes для экспорта в Simulink, MATLAB и IBIS-AMI

Описание

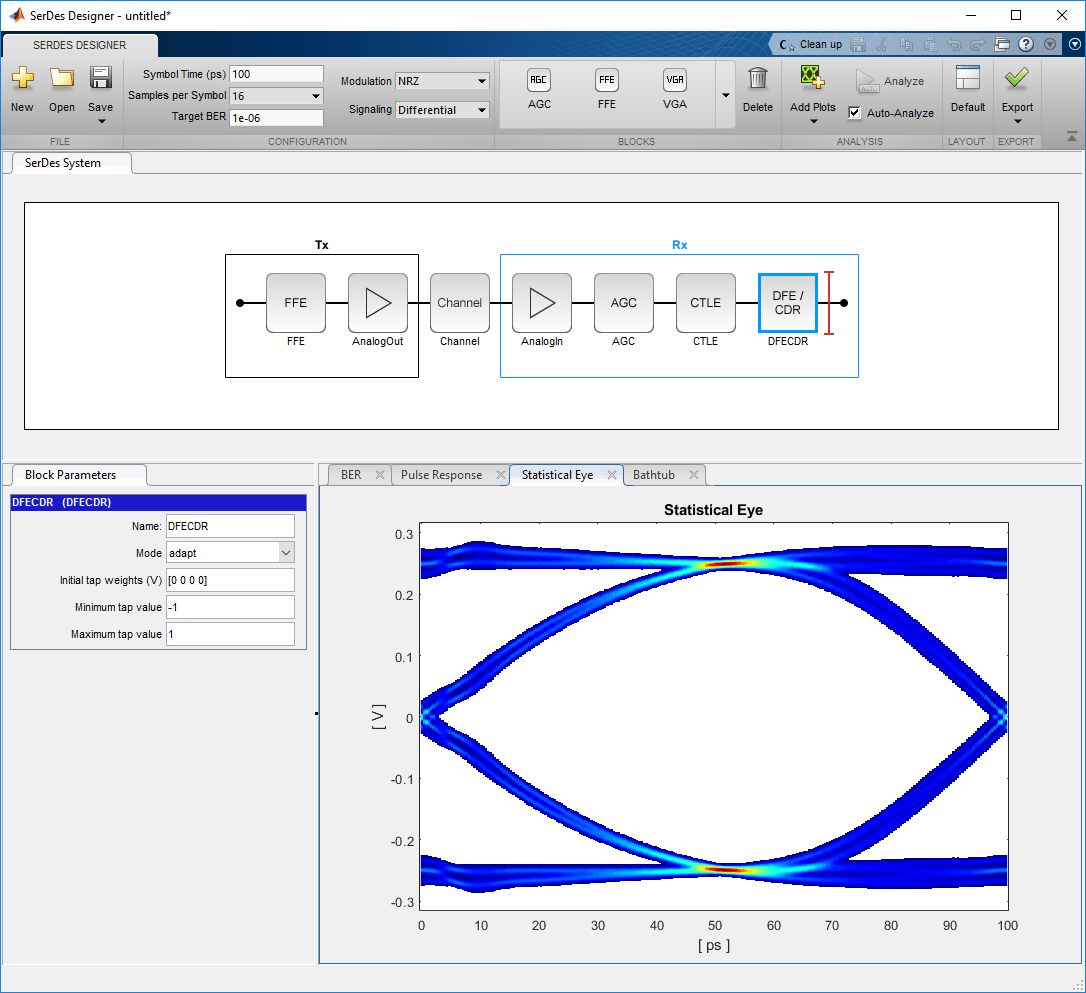

Приложение SerDes Designer генерирует дерево SerDes Designer, необходимое для создания моделей IBIS-AMI. Начните с приложения для разработки начальной архитектуры SerDes с использованием статистического анализа и управления разработанными моделями.

С помощью этого приложения можно:

Создание полностью совместимых моделей IBIS (спецификация информации буфера ввода/вывода) -AMI (интерфейс алгоритмического моделирования) и выполнение статистического анализа.
Создание сценариев MATLAB для дальнейшей настройки и статистического анализа и анализа временной области.
Экспорт моделей Simulink ® для дальнейшей настройки, статистического анализа и анализа временной области, а также создания моделей IBIS-AMI.

Дополнительные сведения об этом приложении см. в разделах Дизайн системы SerDes и Экспорт модели IBIS-AMI.

Откройте приложение SerDes Designer

MATLAB ® Toolstrip: На вкладке «Приложения» в разделе «Обработка сигналов и связь» щелкните значок приложения.
командная строка MATLAB: Enter serdesDesigner.

Примеры

Связанные примеры

Программное использование

развернуть все

`serdesDesigner`

serdesDesigner открывает новую сессию приложения SerDes Designer, позволяющую проектировать и анализировать систему SerDes.

`serdesDesigner(serdesDesign)`

serdesDesigner(serdesDesign) открывает приложение SerDes Designer и загружает serdesDesign файл, сохраненный в предыдущем сеансе.

Ограничения

Кодеген IBIS-AMI не поддерживается в MAC.

Подробнее

развернуть все

Конфигурирование системы SerDes

Приложение SerDes Designer предоставляет встроенные параметры настройки для настройки системы SerDes. На панели инструментов приложения перейдите на вкладку Конфигурация и выберите соответствующие параметры.

Имя параметра	Значение по умолчанию	Описание
Время символа (пс)	`100`
Образцы на символ	`16`	Выберите между `8`, `16`, `32`, `64`, и `128`
Целевой BER	`1e-6`
Модуляция	`NRZ`	Выберите между `NRZ`, `PAM3`, и `PAM4`.
Передача сигналов	`Signaling`	Выберите между `Differential` и `Single Ended`.

Настройка передатчика и приемника

Используйте блок AnalogOut для настройки датчика.

Используйте блок AnalogIn для настройки приемника.

На панели инструментов приложения перейдите на вкладку Блоки и используйте соответствующие блоки. Приложение предоставляет следующие компоновочные блоки:

Конфигурирование аналогового канала

Используйте блок «Канал» для настройки модели аналогового канала. Блок Channel создает модель потерь, используя метрику потерь канала или импульсную характеристику.

В моделировании также можно ввести перекрестные помехи. Можно указать максимально допустимую перекрестную помеху для таких спецификаций, как 100GBASE-CR4, CEI-25G-LR, CEI-28G-SR, CEI-28G-VSR. Можно также указать пользовательский уровень интегрированного перекрестного помехового шума (ICN).

Статистический анализ

На панели инструментов приложения SerDes Designer перейдите на вкладку Анализ и выберите Добавить графики для выполнения статистического анализа (Init). По умолчанию приложение нажимает кнопку «Автоматический анализ» и автоматически обновляет результаты печати при каждом изменении в системе SerDes. Чтобы обновить график по своему усмотрению, снимите флажок «Автоматический анализ» и обновите график, нажав кнопку «Анализ».

Вы можете просматривать эти графики с помощью приложения:

Импульсная характеристика
Импульсная характеристика
Статистический глаз
PRBS (псевдослучайная двоичная последовательность)
Контуры
Ванна
BER (частота битовых ошибок)
Функция передачи CTLE

Можно также просмотреть важные показатели производительности системы SerDes, выбрав команду Отчет (Report) на вкладке Добавить графики (Add Plots).

Метрика производительности	Описание
Высота глаза (V)	Высота глаза в центре контура BER
Ширина глаза (пс)	Ширина глаза контура BER
Область глаза (V * ps)	Область внутри контурного глаза BER
Линейность глаз	Измерение дисперсии амплитудного разделения между различными уровнями PAM3 или PAM4, определяемое уравнением: $Линейность \frac{= Минимальная амплитуда различных уровней глаз}{Максимальная амплитуда различных}$ уровней глаз
COM	Маржа операционной прибыли канала, данная уравнением: $_{COM=20log10} \frac{( Средний глаз}{heightMean глазная высота - Внутренняя глазная} высота$ )
VEC	Вертикальное глазное закрытие, данное уравнением: $\frac{глаз VEC=Mean}{heightInner глазная высота}$

Примечание

В PAM3 модуляции есть два внутренних глаза. Каждый глаз генерирует собственные значения COM и VEC. Приложение сообщает минимальное из двух значений COM и максимальное из двух значений VEC.
В PAM4 модуляции есть три внутренних глаза. Каждый глаз генерирует собственные значения COM и VEC. Приложение сообщает минимальное из трех значений COM и максимальное из трех значений VEC.

Примечание

IBIS не поддерживает PAM3 схему модуляции. Поэтому нельзя экспортировать в модель IBIS-AMI, если схема модуляции является PAM3.

Анализ дрожания

Ослабление дрожания можно включить в анализ во время проектирования связи и выравнивания. Это помогает выполнить компромисс между различными схемами выравнивания, которые имеют различные вклады в общее дрожание. Можно также рассчитать запас глаз во время анализа связи и включить значения дрожания в модели IBIS-AMI.

В приложении можно определить режим синхронизации, параметры дрожания передатчика и параметры дрожания приемника. Функция плотности вероятности синхронизации (PDF) включена в график BER. Дополнительные сведения о параметрах дрожания см. в разделе Анализ дрожания в SerDes Systems.

При экспорте модели SerDes в Simulink значения дрожания, заданные в приложении, используются для заполнения дерева SerDes IBIS-AMI.

Экспорт системы SerDes

На панели инструментов приложения перейдите на вкладку Экспорт. Можно выполнить одно из следующих действий:

Экспорт системы SerDes в Simulink
Создание кода MATLAB для системы SerDes
Создание модели IBIS-AMI для системы SerDes

Модель Simulink системы SerDes содержит блок конфигурации, который содержит настройки системного уровня, блок стимула для использования при моделировании во временной области и область диаграммы глаз для просмотра статистического глаза.

Блоки Tx и Rx автоматически генерируются приложением SerDes Designer. Блоки выравнивания размещаются внутри них для создания модели IBIS-AMI.

Расширенная поддержка с другими компиляторами и продуктами

Примечание

При наличии лицензии Simulink можно экспортировать модели Simulink и IBIS-AMI из приложения.
Если у вас есть поддерживаемый компилятор, вы можете скомпилировать систему SerDes в этом компиляторе из приложения. Список поддерживаемых компиляторов см. в разделе Поддерживаемые и совместимые компиляторы.
Если у вас есть лицензия на Simulink Coder™ или Embedded Coder ®, вы можете сохранить файлы C во время создания файла .dll. В противном случае файлы C будут удалены во время создания файла .dll.
Сведения о совместимости различных платформ Linux см. в разделе Совместимость версий Linux.

См. также

Блоки

AGC | CDR | CTLE | DFECDR | FFE | PassThrough | SaturatingAmplifier | VGA

Объекты

serdes.AGC | serdes.CDR | serdes.CTLE | serdes.DFECDR | serdes.FFE | serdes.PassThrough | serdes.SaturatingAmplifier | serdes.VGA
