В предыдущих выпусках блоки Get Attribute используются для вывода значений атрибутов сущности. SimEvents 5.0 более тесно связан с Simulink ®. Эта тесная связь позволяет использовать традиционные инструменты Simulink для получения значений атрибутов. Замените блоки Get Attribute с помощью этих инструкций.

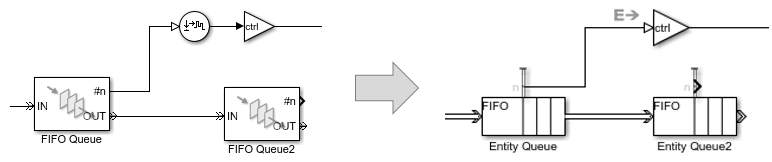

Модели SimEvents ® больше не требуют шлюзовых блоков. Удалите все шлюзовые блоки, как показано на рисунке:
Вернуться к разделу Подключение сигнальных портов.

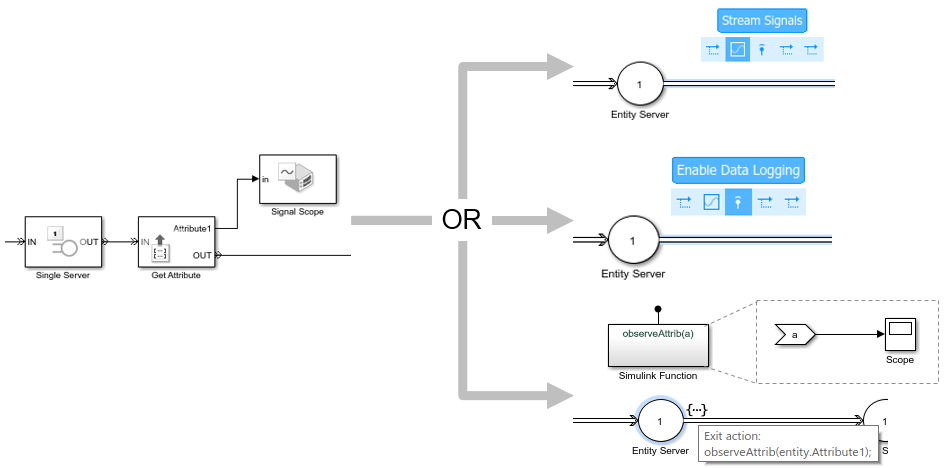

Если для наблюдения за выводом используются блоки «Получить атрибут», см. раздел Наблюдение за выводом. Например, можно использовать инспектор данных моделирования для визуализации объектов из блока генератора объектов. В этом примере показано, как визуализировать объекты с помощью инспектора данных моделирования, ведения журнала и области.
Вернуться к разделу Подключение сигнальных портов.
Если блок Get Attribute связан с вычислительными блоками, воспроизведите поведение этих блоков с помощью блоков Simulink Function.
Поместите вычислительные блоки в блок Simulink Function.
Вызовите блок функции Simulink из действия события.

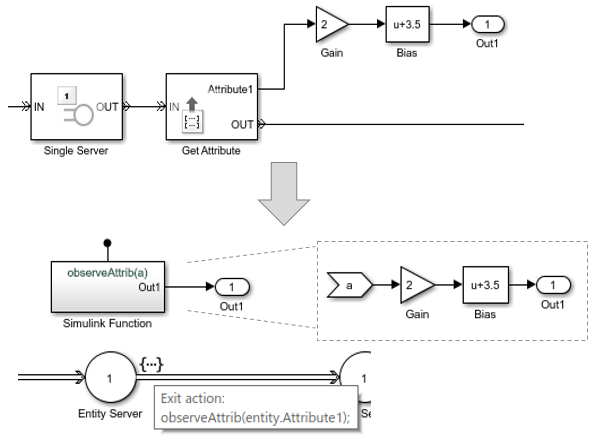

В этом примере блоки усиления и смещения помещаются в блок функции Simulink.
В этой таблице показано, как обновляется каждый порт статистики.
| Порт статистики | Обновлено по событию | |||
|---|---|---|---|---|
| Вход | Выход | Заблокированный | Выгруженный | |
Количество отправленных объектов, d |
| |||
Количество объектов в блоке, n |
| |||
Количество поступивших объектов, a |
| |||
Ожидающий объект, присутствующий в блоке, pe |
|
|
| |
Количество ожидающих объектов, np |
|
|
| |
Количество предварительно освобожденных объектов, p |
| |||
Среднее время между поколениями, w | ||||
Среднее время ожидания, w |
|
| ||
Средняя длина очереди, л |
|
| ||
Использование, утиль |
|
|
| |
Вернуться к разделу Подключение сигнальных портов.

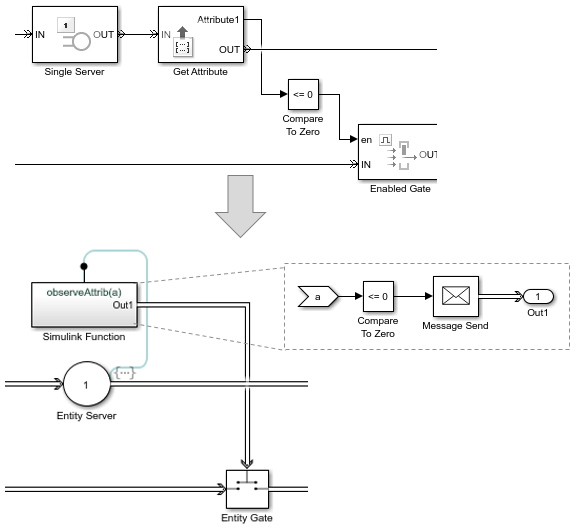

В предыдущих версиях реактивные порты являются входными портами сигналов, которые прослушивают обновления или изменения входного сигнала. При изменении входного сигнала в блоке, имеющем порт, происходит соответствующая реакция. Преобразуйте все сигналы событий реактивного порта в сообщения, как в этом примере.
Дополнительные сведения см. в разделе Реактивные порты.
Вернуться к разделу Подключение сигнальных портов.
