Добавьте два блока генератора объектов, блок переключателя ввода объектов, блок терминатора объектов и блок функции Simulink из библиотеки SimEvents ® в новую модель. Дополнительные сведения см. в разделе Функция симулятора.

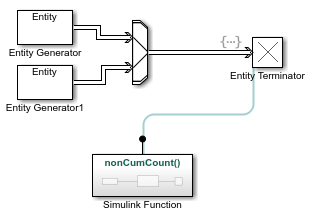

Подключите блоки, как показано на схеме.

Дважды щелкните на блоке «Entity Generator1». На вкладке Создание сущности установите для параметра Период значение 2.

В модели, 2 объекты приходят в блок терминатора объектов в момент времени 0, 2, 4, 6, 8, 10 и 1 сущность приходит в момент времени 1, 3, 5, 7, 9.

Дважды щелкните по сигнатуре функции в блоке Simulink Function и введите nonCumCount().

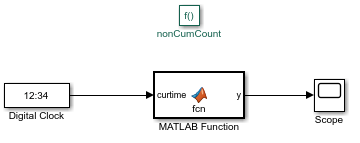

Дважды щелкните блок Simulink Function. Добавьте блок цифровых часов из библиотеки Simulink > Sources. Задайте для параметра Sample time значение -1 для наследуемого времени выборки.

Добавьте функциональный блок MATLAB. Дважды щелкните его и введите этот код.

function y = fcn(curtime)
% Define count for counting and prevtime for previous time stamp
persistent count prevtime;
% Check if prevtime is empty and initiate the count
if isempty(prevtime)
    prevtime = curtime;
    count = 0;
end
% Increase count by 1 for equal time stamps.
if isequal(curtime, prevtime)
    count = count + 1;
% Reset count to 1 if two consequitive time stamps are not identical
else
    prevtime = curtime;
    count = 1;
end
% Output count for visualization
y = count;
end

Подключите выход функционального блока MATLAB к блоку Simulink ® Scope.

В родительской модели дважды щелкните блок «Терминатор объекта». В поле Действие ввода на вкладке Действия события введите этот код.

nonCumCount();

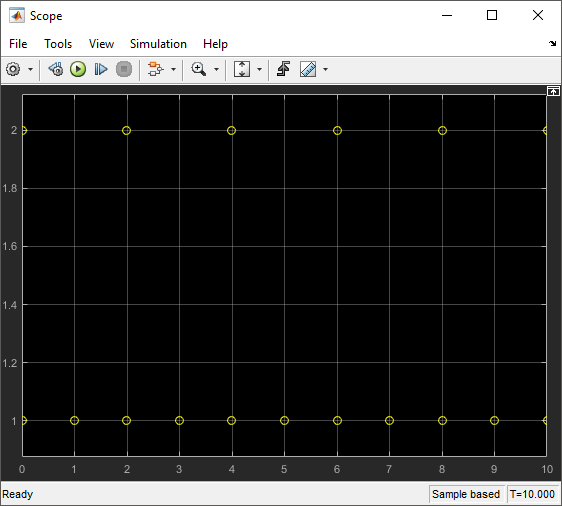

Смоделировать модель и открыть блок Scope в блоке Simulink Function.

Измените параметры печати блока «Область», щелкнув правой кнопкой мыши на графике и выбрав «Стиль». Выбрать no line для строки и circle для параметров маркера.

Обратите внимание, что блок иллюстрирует количество некумулирующих объектов для объектов, поступающих в блок терминатора объектов. Блок также иллюстрирует мгновенные поступления объектов в каждый момент времени.
