При моделировании радиочастотной модели блок должен преобразовывать математические сигналы Simulink ® в среду физического моделирования и из нее. На следующем рисунке показаны сигналы, участвующие в преобразовании.
Где:
ZS - параметр импеданса источника (Ом) блока входных портов.
ZL - параметр полного сопротивления нагрузки (Ом) блока выходного порта.
Существует два варианта интерпретации сигнала Simulink, поступающего в блок входных портов:
Грех - это падающая волна силы. Дополнительные сведения об этом параметре см. в разделе Интерпретация сигналов Simulink как падающих волн мощности.
Sin - напряжение источника. Дополнительные сведения об этой опции см. в разделе Интерпретация сигналов Simulink как напряжений источника.

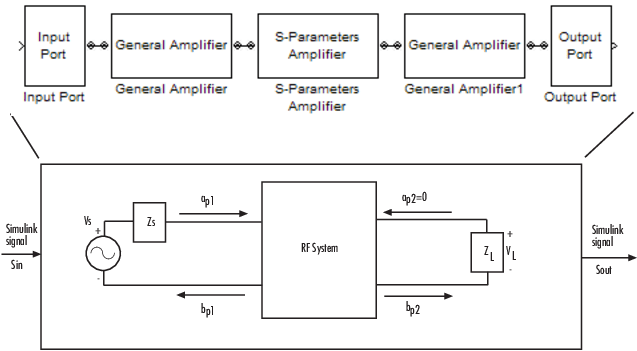

Блоксеть предоставляет возможность интерпретировать входной сигнал Simulink, Sin, как падающую волну мощности, ap1, на первом порте радиочастотной системы. На следующем рисунке показана модель для этой интерпретации.
На рисунке bp2 - переданная волна мощности на втором порте РЧ-системы. Это сигнал на выходе блока выходного порта Sout.
Для двухпортовой радиочастотной системы волны падающей и передаваемой мощности определяются как:
RLZLVL
где:
ZS, параметр импеданса источника (Ом) блока входного порта, определяется как:
ZS = RS + jXS
ZL, параметр полного сопротивления нагрузки (Ом) блока выходного порта, определяется как:
ZL = RL + jXL
Решение уравнений силовых волн для Sin и Sout даёт следующие соотношения:
RLZLVL
Последствия такого толкования заключаются в следующем:
| 2 равна мощности, доступной от источника, Павса.
| 2 - мощность, подаваемая на нагрузку, Pout.
Для линейной радиочастотной системы GtPavs, где Gt - коэффициент усиления мощности преобразователя. В результате сигналы Simulink на входе и выходе РЧ-системы имеют следующее соотношение:
Gt 'Sin | 2
Примечание
Можно распечатать Gt на вкладке Визуализация блока «Порт вывода».

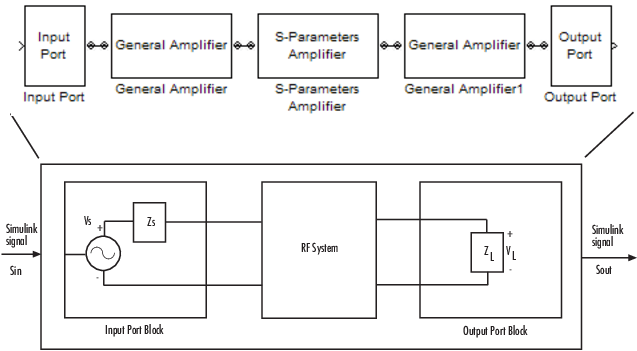

Блоксеть предоставляет возможность интерпретировать входной сигнал Simulink, Sin, как напряжение источника, VS, ВЧ-системы. На следующем рисунке показана модель для этой интерпретации.
При такой интерпретации сигнал на выходе блока выходного порта представляет собой напряжение нагрузки VL.
Блокированная интерпретация входного сигнала Simulink как напряжения источника, VS, дает результаты, отличные от интерпретации, где входной сигнал Simulink является падающей волной мощности. Когда импедансы источника и нагрузки одинаковы и реальны, первая интерпретация дает 6 дБ потерь по сравнению со второй.

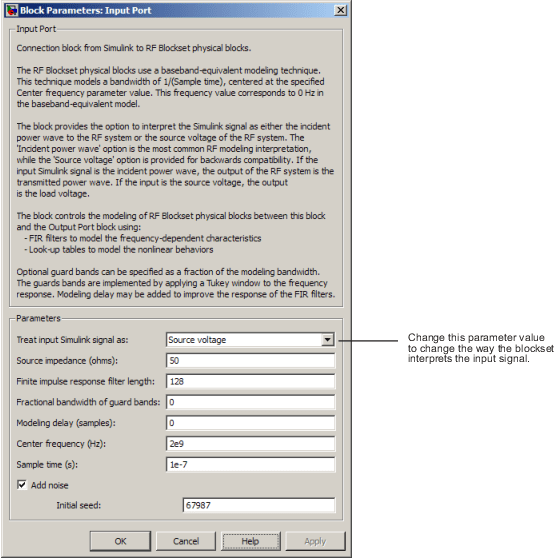

Чтобы указать, каким образом блоксеть интерпретирует входной сигнал Simulink, измените значение параметра Обработать входной сигнал Simulink в диалоговом окне Входной порт. Доступные значения параметров:
Incident power wave - Интерпретировать входной сигнал как падающую волну мощности.
Source voltage - Интерпретировать входной сигнал как напряжение источника.
