Сеть верхних частот модели LC
Радиочастотный блок/эквивалентные фильтры основной полосы/многозвенной цепи
Блок LC Highpass Pi моделирует сеть LC highpass pi, описанную в диалоговом окне блока, с точки зрения ее зависящих от частоты S-параметров.
Для каждого индуктора и конденсатора в сети блок сначала вычисляет ABCD-параметры на каждой частоте, содержащейся в векторе частот моделирования. Для каждой последовательной схемы A = 1, B = Z, C = 0 и D = 1, где Z - импеданс последовательной схемы. Для каждого шунта A = 1, B = 0, C = Y и D = 1, где Y - допуск шунтирующей цепи.
Блок LC Highpass Pi затем каскадирует ABCD-параметры для каждого элемента схемы на каждой из частот моделирования и преобразует каскадные параметры в S-параметры с использованием RF Toolbox™ abcd2s функция.
Для получения информации об определении частот моделирования см. страницу ссылки на блок выходного порта.

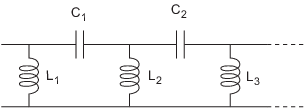

Объект сети верхних частот LC представляет собой двухпортовую сеть, как показано на следующей принципиальной схеме.

[L1, L2, L3,...] - значение 'L' свойство, и [C1, C2,...] является значением 'C' собственность.
[1] Людвиг, Рейнгольд и Павел Бретчко. RF Circuit Design: теория и применение. Прентис-Холл, 2000.
[2] Зверев, Анатоль И. Хандбук синтеза фильтров. John Wiley & Sons, 1967.
