Модель LC низкопроходной тройниковой сети
Радиочастотный блок/эквивалентные фильтры основной полосы/многозвенной цепи
Блок LC Lowpass Tee моделирует сеть LC low pass tee, описанную в диалоговом окне блока, с точки зрения ее частотно-зависимых S-параметров.
Для каждого индуктора и конденсатора в сети блок сначала вычисляет ABCD-параметры на каждой частоте, содержащейся в векторе частот моделирования. Для каждой последовательной схемы A = 1, B = Z, C = 0 и D = 1, где Z - импеданс последовательной схемы. Для каждого шунта A = 1, B = 0, C = Y и D = 1, где Y - допуск шунтирующей цепи.
Блок LC Lowpass Tee затем каскадирует ABCD-параметры для каждого элемента схемы на каждой из частот моделирования и преобразует каскадные параметры в S-параметры с использованием RF Toolbox™ abcd2s функция.
Для получения информации об определении частот моделирования см. страницу ссылки на блок выходного порта.

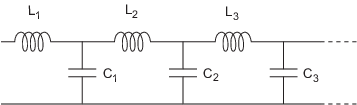

Объект сети нижних частот LC представляет собой двухпортовую сеть, как показано на следующей принципиальной схеме.

[L1, L2, L3,...] - значение 'L' свойство, и [C1, C2, C3,...] является значением 'C' собственность.
[1] Людвиг, Рейнгольд и Павел Бретчко. RF Circuit Design: теория и применение. Прентис-Холл, 2000.
[2] Зверев, Анатоль И. Хандбук синтеза фильтров. John Wiley & Sons, 1967.
