Модельный радиочастотный и IQ модулятор и радиочастотный и IQ демодулятор с нарушениями и шумом
RF Blockset/Идеализированная базовая полоса
Блок Микшера моделирует четыре сложных микшера основной полосы и с нарушениями и шумом. Четырьмя типами смесителей, моделями которых являются модулятор, демодулятор, модулятор IQ и демодулятор IQ. Нарушения включают усиление IQ и несоответствие фаз, где это уместно, в то время как шум включает в себя как системный, так и фазовый шум LO.
Примечание
Идеализированные блоки библиотеки основной полосы частот предполагают, что входные и выходные порты совпадают. Дополнительные сведения о мощности сигнала порта см. в разделе Порты питания и измерение мощности сигнала в RF Blockset.
Идеализированные блоки библиотеки основной полосы являются одиночной несущей с предполагаемым значением несущей частоты. Следовательно, блок идеального смесителя основной полосы может выдавать только один выходной сигнал боковой полосы.
Значки маски блока смесителя являются динамическими и указывают текущий набор применяемых параметров шума. Дополнительные сведения см. в разделе Значки блоков смесителя.
Здесь показаны архитектурные модели для блока Микшер. Смеситель и фазовый шум для всех случаев включены здесь.

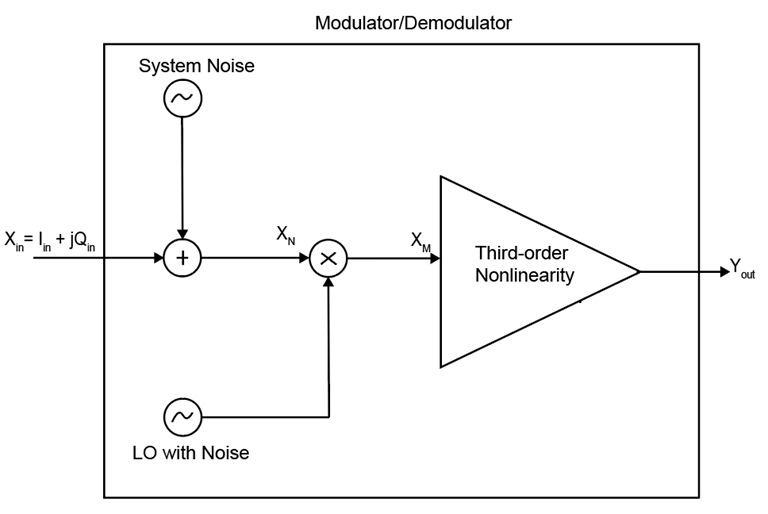

Архитектуры модулятора и демодулятора включают в себя системный шум, фазовый шум и нелинейные полиномы для преобразования несущей. Генератор случайных чисел используется в качестве входного сигнала для генерации фазового шума.
Выход схемы идеального модулятора и демодулятора с нелинейностями, Yout, задается этим уравнением.
угол (XM))
где,
Нелинейные полиномиальные коэффициенты, c1 и c3, предоставляются в нелинейности в блоке идеализированного микшера основной полосы.

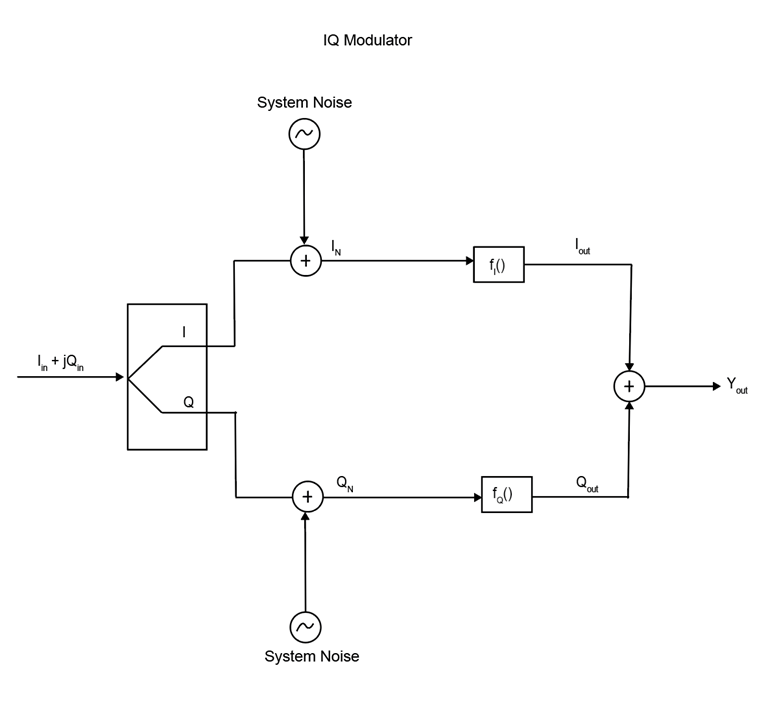

Первичный модулятор IQ состоит из двух смесителей, fI () и fQ (). Смесители преобразуют сигналы основной полосы в РЧ сигналы и обычно используются в архитектурах прямого преобразования. fI () и fQ () отвечают за введение коэффициента усиления, дисбаланса усиления, фазового дисбаланса и нелинейности в IQ демодулятор.
Выход модулятора IQ, Yout, задается как
Qoffset))
где,
deg) 2
Нелинейный полиномиальный коэффициент c3 предоставляется в нелинейности в блоке идеализированного микшера основной полосы. Линейные коэффициенты усиления модуляторов равны c1, и c1Q представлены в этом уравнении.
ConversionGainDB/20)
где,

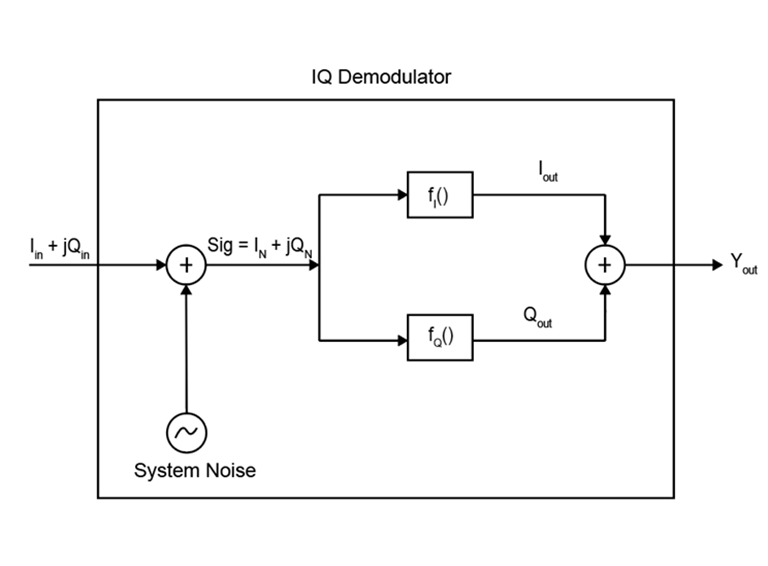

Архитектура IQ демодулятора приведена ниже. Синфазная, Iout и квадратурная составляющие Qout модулированного сигнала являются выходами fI () и fQ () соответственно. Смесители, fI () и fQ () отвечают за введение коэффициента усиления, дисбаланса усиления, фазового дисбаланса и нелинейных элементов в IQ демодулятор.
Выходной сигнал демодулятора IQ, Yout, задается как
Qoffset)
где,
GainImbalance))
Нелинейный полиномиальный коэффициент c3 предоставляется в нелинейности в блоке идеализированного микшера основной полосы. В этом уравнении представлены линейные коэффициенты усиления модуляторов c1 и c1Q.
ConversionGainDB/20)
где,
В этой таблице показано, как будут изменяться значки в этом блоке в зависимости от того, как задаются параметры блока.
| Тип смесителя | Включить шум смесителя | Включить фазовый шум: off | Включить фазовый шум: on |
|---|---|---|---|
Modulator | off |
|
|
on |
|
| |
| Демодулятор | off |
|
|
on |
|
| |
| IQ-модулятор | off |
|
|
on |
|
| |
| IQ демодулятор | off |
|
|
on |
|
|
Примечание
После установки параметров блока необходимо нажать кнопку «Применить», чтобы увидеть изменение значка.
[1] Разави, Бехзад. «Основные концепции» в Микроэлектронике РФ, 2-е издание, Прентис Холл, 2012.
[2] Кундерт, Кен. " Точное и быстрое измерение IP2 и IP3, "The Designer Guide Community, 22 мая 2002 года.
[3] Касдин, Н.Дж. «Дискретное моделирование цветного шума и стохастических процессов и генерации шума по закону 1/f α мощности». Материалы IEEE 83, № 5 (май 1995 года): 802-27. https://doi.org/10.1109/5.381848.
