AD9361 Модели

Модели AD9361 можно использовать для моделирования моделей аналоговых устройств ® AD9361 RF передатчика или приемника. Эти модели также помогают увидеть влияние дефектов РЧ на передаваемый или принимаемый сигнал.

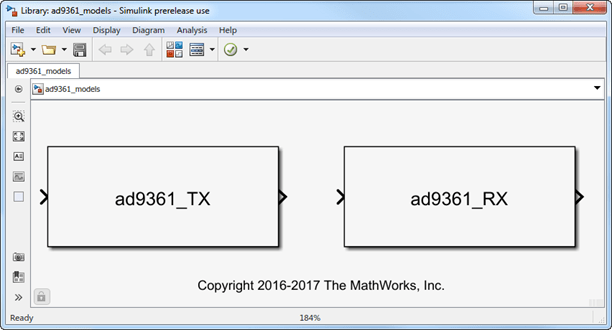

Установка радиочастотных приемопередатчиков аналоговых устройств с использованием, simrfSupportPackages. Можно открыть модели с помощью браузера библиотеки Simulink ® и открыть RF Blockset™ Models for Analog Devices RF Transceivers или ввести в командной строке MATLAB ® следующее:

open ad9361_models

Выберите нужную модель из библиотеки:

Примечание

Для запуска этой модели требуются следующие дополнительные лицензии:

  • Коммуникационный Toolbox™

  • Поток данных Stateflow ®

  • Designer™ с фиксированной точкой

Полная документация по использованию моделей доступна при загрузке программного обеспечения.

open(ad93xx_getdoc)

AD9361_TX Преобразователь аналоговых устройств

Описание модели

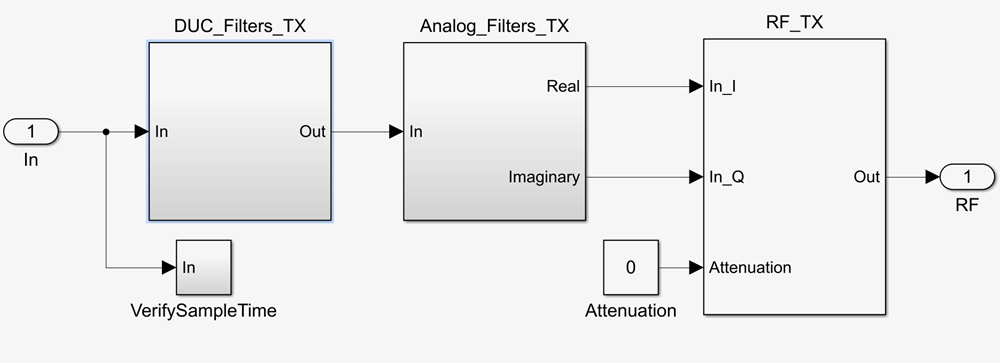

Модель датчика состоит из трех этапов:

  • Фильтры цифрового преобразования (DUC_Filters_TX))

  • Аналоговые фильтры (Analog_Filters_TX)

  • RF-интерфейс (RF_TX)

Модель датчика можно использовать для моделирования следующих вариантов поведения:

  • Настраиваемое затухание

  • Фазовый шум генератора

  • Уровень шума, зависящий от несущей

  • Затухание и зависимые от несущей нелинейности, такие как перехват третьего порядка, связанный с выходом (OIP3)

  • Дисбаланс усиления, зависящий от ослабления

  • Утечка несущей, зависящая от затухания гетеродина (LO)

AD9361_RX Приемник аналоговых устройств

Описание модели

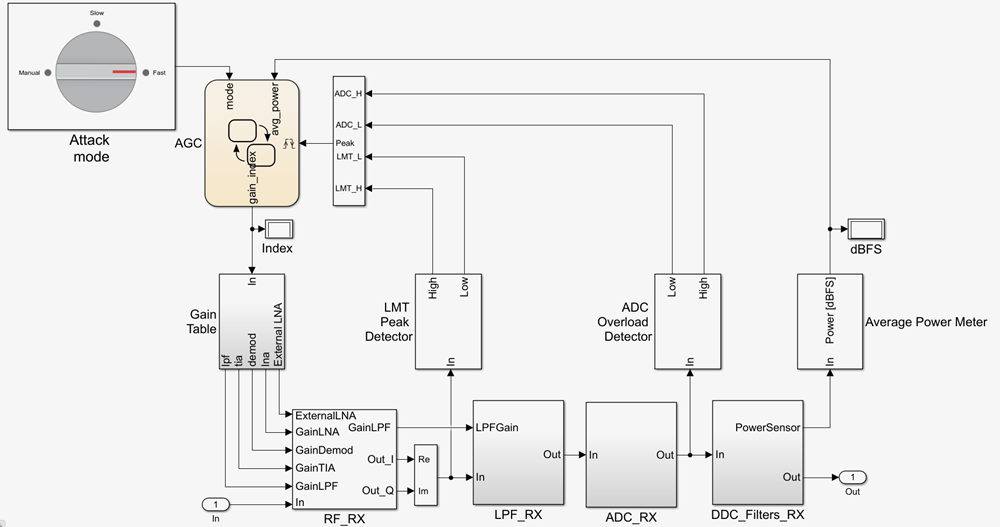

Модель приемника состоит из:

  • РЧ-приемник (RF_RX)

  • Аналоговые фильтры (Analog_Filters_RX)

  • Аналого-цифровой преобразователь (ADC_RX)

  • Фильтры цифрового понижающего преобразования (DDC)

  • Индикаторы уровня сигнала приемника

  • Конечный автомат автоматической регулировки усиления (АРУ)

  • Таблица усиления

Модель приемника можно использовать для моделирования следующих вариантов поведения.

  • Настраиваемый малошумящий усилитель, смеситель и трансимпедансный усилитель (LMT)

  • Уровень шума, зависящий от несущей

  • Нелинейности, зависящие от коэффициента усиления и несущей частоты, такие как перехват третьего порядка, связанный с выходом (OIP3)

  • Нелинейности, зависящие от коэффициента усиления и несущей частоты, такие как перехват второго порядка, связанный с выходом (OIP2)

  • Дисбаланс усиления, зависящий от усиления

  • Утечка несущей, зависящая от коэффициента усиления гетеродина (LO)
