Можно использовать модели AD9361 testbench для анализа функционирования и значений аналоговых устройств ® AD9361 RF передатчика, приемника или сквозной конструкции .
Установка радиочастотных приемопередатчиков аналоговых устройств с использованием simrfSupportPackages. Можно открыть модели testbench с помощью браузера библиотеки Simulink ® и открыть RF Blockset™ Models for Analog Devices RF Transveivers или ввести в командной строке MATLAB ® следующее:

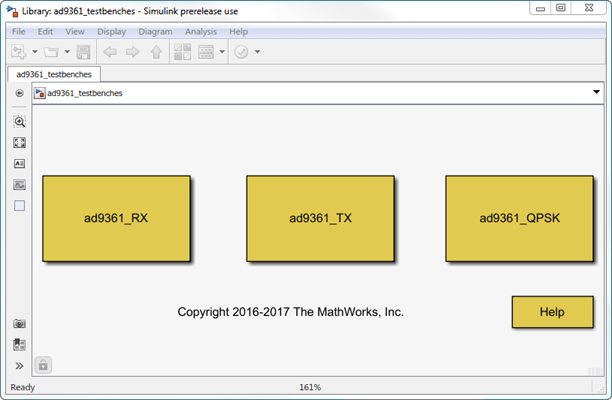

open ad9361_testbenchesЩелкните, чтобы открыть модель испытательного стенда AD9361 из библиотеки:
Примечание
Для запуска этой модели требуются следующие дополнительные лицензии:
Коммуникационный Toolbox™
Поток данных Stateflow ®
Designer™ с фиксированной точкой
Полная документация по использованию моделей доступна при загрузке программного обеспечения.
open(ad93xx_getdoc)

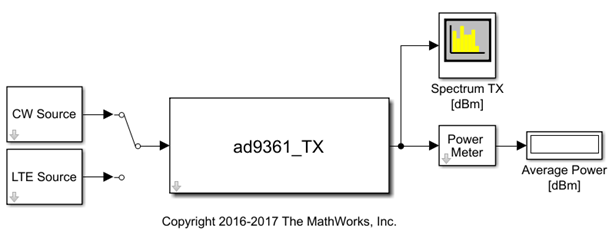

Испытательный стенд датчика состоит из:
Источники сигналов CW и LTE
AD9361 датчик, являющийся тестируемым устройством
Анализатор спектра и измеритель мощности для визуализации сигнала

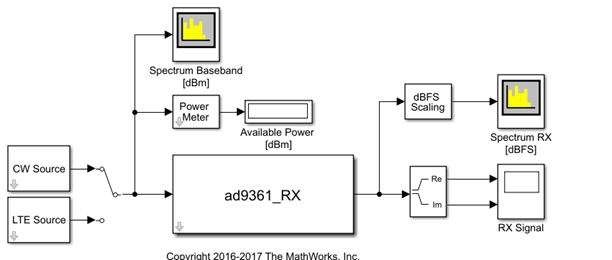

Испытательный стенд приемника состоит из:
Источники сигналов CW и LTE
AD9361 приемник, являющийся тестируемым устройством
Анализатор спектра и измеритель мощности для визуализации сигнала

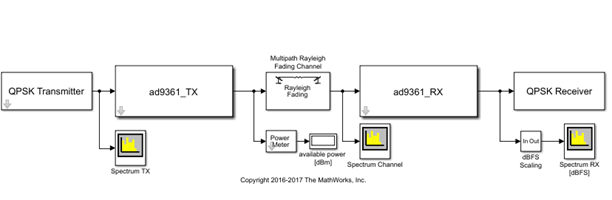

Тест QPSK состоит из:
Генератор сигналов QPSK
AD9361 датчик, работающий на частоте 2 ГГц, с конфигурацией фильтра LTE 5-MHz по умолчанию
Многолучевой релеевский канал замирания
Многолучевой релеевский канал замирания
AD9361 приемник работает на частоте 2 ГГц, с конфигурацией фильтра LTE 5-MHz по умолчанию
Декодер демодулятора модулирующего сигнала QPSK.
