Вы можете использовать модели AD9371 testbench для анализа функционирования и значений аналоговых устройств ® AD9371 RF передатчика, приемника, наблюдателя, анализатора или сквозной конструкции .
Установка радиочастотных приемопередатчиков аналоговых устройств с использованием simrfSupportPackages. Можно открыть модели testbench с помощью браузера библиотеки Simulink ® и открыть RF Blockset™ Models for Analog Devices RF Transveivers или ввести в командной строке MATLAB ® следующее:

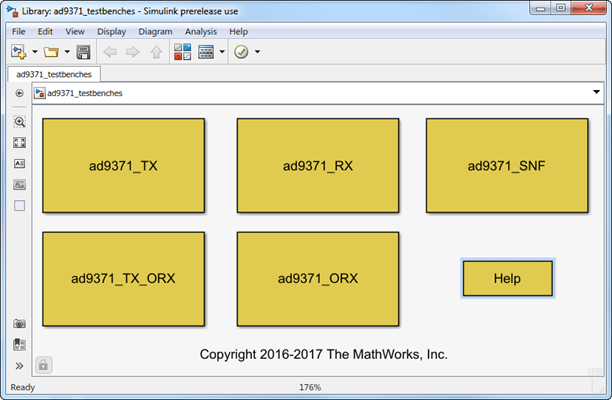

open ad9371_testbenchesЩелкните, чтобы открыть модель испытательного стенда AD9371 из библиотеки:
Примечание
Для запуска этой модели требуются следующие дополнительные лицензии:
Коммуникационный Toolbox™
Поток данных Stateflow ®
Designer™ с фиксированной точкой
Полная документация по использованию моделей доступна при загрузке программного обеспечения.
open(ad93xx_getdoc)

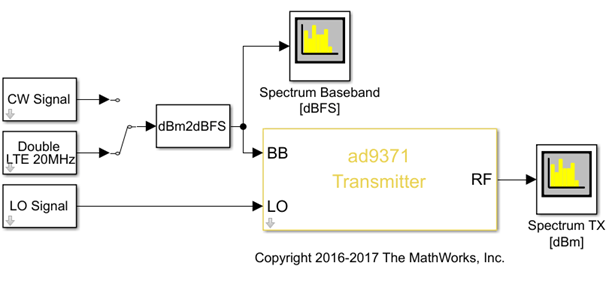

Испытательный стенд датчика состоит из:
Источники сигналов CW и LTE
Внешний источник сигнала гетеродина
AD9371 датчик, являющийся тестируемым устройством
Анализатор спектра и измеритель мощности для визуализации сигнала

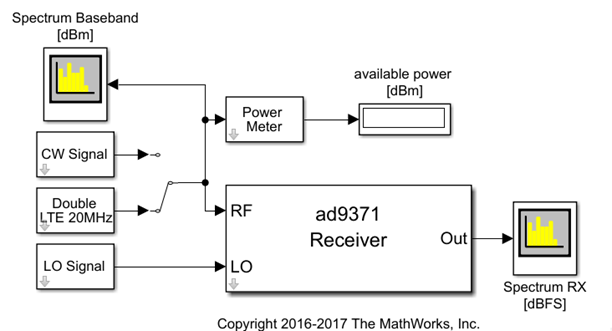

Испытательный стенд приемника состоит из:
Источники сигналов CW и LTE 20 МГц
Внешний источник сигнала гетеродина
AD9371 приемник, являющийся тестируемым устройством
Анализатор спектра и измеритель мощности для визуализации сигнала

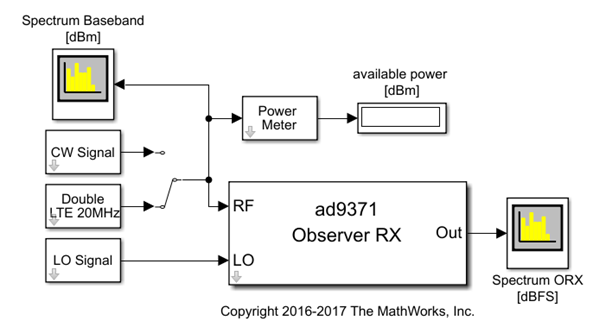

Испытательный стенд приемника наблюдателя состоит из:
Источники сигналов CW и LTE 20 МГц
Внешний источник сигнала гетеродина
AD9371 приемник, являющийся тестируемым устройством
Анализатор спектра и измеритель мощности для визуализации сигнала

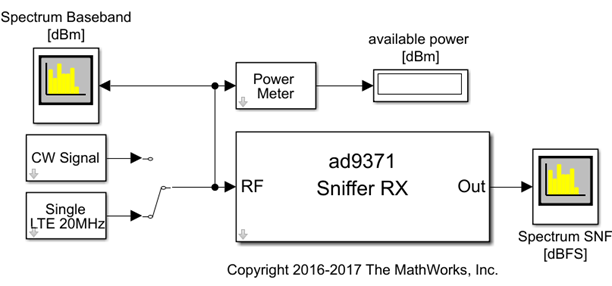

Испытательный стенд приемника sniffer состоит из:
Источники сигналов CW и LTE 20 МГц
AD9371 нюхательный приемник, являющийся тестируемым устройством
Анализатор спектра и измеритель мощности для визуализации сигнала

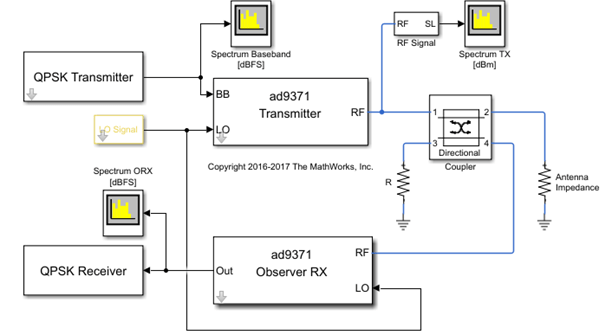

Испытательный стенд «передатчик-наблюдатель» состоит из:
Источники сигналов CW и LTE 20 МГц
Внешний источник сигнала гетеродина, приводящий в действие как передатчик, так и наблюдатель
AD9371 передатчик и наблюдатель, подключенные через направленный ответвитель
Анализатор спектра и измеритель мощности для визуализации сигнала
