Можно изменить существующий график, изменив его параметры. Результат зависит от изменяемого параметра.
В следующей таблице приведены результаты изменения параметров графика.
Параметр блока | Изменение графика |
|---|---|
Источник частотных данных ИЛИ Частотные данные (Гц) | Перерисовывает график с использованием новых частотных данных. |
Источник данных о мощности ИЛИ Входные данные мощности (дБм) | Перерисовывает график с использованием новых данных мощности. |
Тип графика | Построение графика на новой фигуре с использованием нового типа графика. Примечание Если текущие параметры печати действительны для нового типа печати, они сохраняют свои значения. В противном случае они возвращаются к значениям по умолчанию. |
Y Parameter1 ИЛИ Y Parameter2 | Если новый параметр имеет ту же независимую переменную и формат, что и на графике, то блок добавляет новый параметр к существующему графику. В противном случае график перерисовывается для нового параметра и независимой переменной. |
Y Format1 ИЛИ Y Format2 | Перерисовка графика с использованием нового формата. |
Параметр X | Перерисовка графика с использованием новой независимой переменной. |
Формат X | Перерисовка графика с использованием нового формата. |
Масштаб X | Перерисовка графика с использованием нового масштаба. |
Масштаб Y | Перерисовка графика с использованием нового масштаба. |
Чтобы изменить график, выполните следующие действия.
Дважды щелкните блок, чтобы открыть диалоговое окно блока, и выберите вкладку «Визуализация».

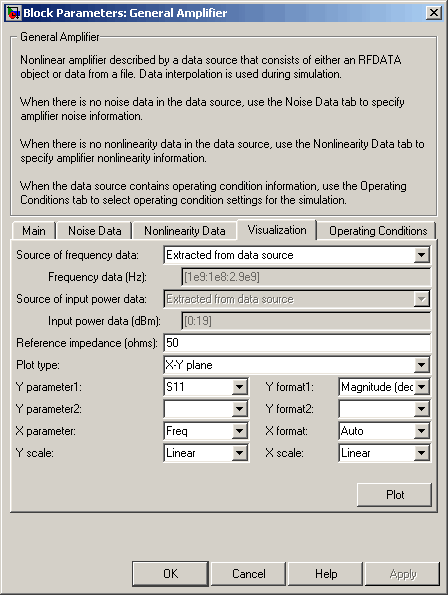

Диалоговое окно «Пример блока» с параметрами печати
Измените параметры печати.
Щелкните Печать (Plot).
