В этой части примера Вы открываете и управляете Blockset™ РФ Эквивалентный пример Основной полосы частот, который использует данные о файле, чтобы определить усилитель в физической подсистеме. Затем выполняется график сетевых параметров физической подсистемы, состоящей из блоков «Общий усилитель», «Входной порт» и «Выходной порт».
Напечатать sparam_amp в приглашении MATLAB ® открыть пример эквивалентной полосы частот RF Blockset под названием «AMP Data File for Amplifier».
В окне модели щелкните Выполнить (Run), чтобы запустить моделирование. После перехода моделирования в устойчивое состояние щелкните Отладка (Debug) > Моделирование (Simulate) > Остановить (Stop), чтобы остановить моделирование.
Дважды щелкните блок «Выходной порт», чтобы открыть диалоговое окно блока.
Выберите вкладку Визуализация (Visualization) и задайте параметры блока Порт вывода (Output Port) следующим образом:
В списке Источник частотных данных выберите Derived from Input Port parameters.
В списке «Тип печати» выберите X-Y plane.
В списке Y Parameter1 выберите S21.
Щелкните Печать (Plot).
Это действие строит график величины S21 (в децибелах) как функцию частоты на графике X-Y.

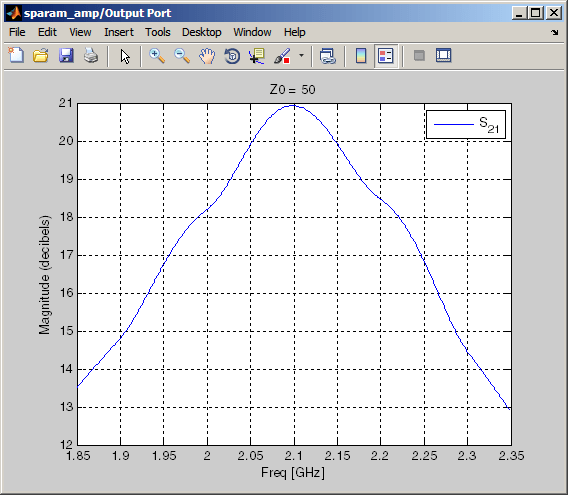

S21 в зависимости от частоты для физической подсистемы
В этой части примера выполняется добавление данных к графику, созданному в разделе «Печать параметров сети подсистемы».
Дважды щелкните блок «Выходной порт», чтобы открыть диалоговое окно блока.

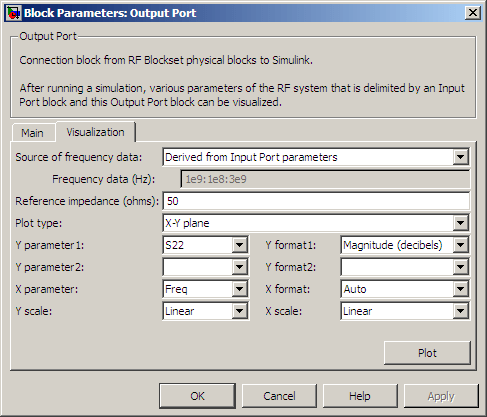

Выберите вкладку Визуализация (Visualization) и измените значение Parameter1 Y на S22.
Щелкните Печать (Plot).
Это действие добавляет S22 к графику.

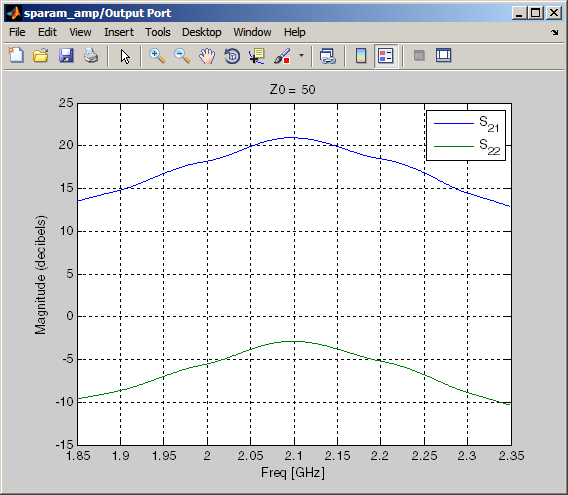

S21 и S22 в сравнении с частотой для физической подсистемы
В этой части примера можно изменить данные на графике, созданном на предыдущих шагах примера, путем изменения типа графика.
Дважды щелкните блок «Выходной порт», чтобы открыть диалоговое окно блока.

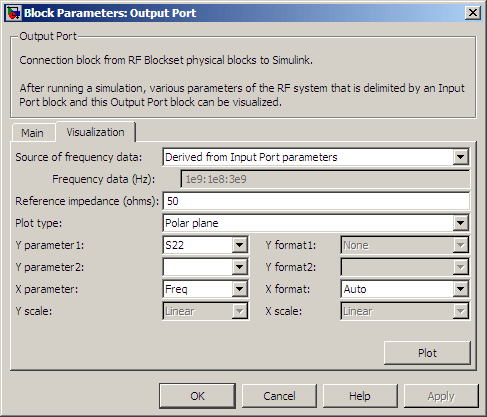

Выберите вкладку Визуализация (Visualization) и измените значение параметра Тип графика (Plot type) на Polar plane, как показано на следующем рисунке.
Как показано на рисунке, значение Y Parameter1 остается S22, последним параметром, выбранным для предыдущего графика.
Щелкните Печать (Plot).
Это действие создает график полярной плоскости S22 как функцию частоты.
S22 в зависимости от частоты для физической подсистемы

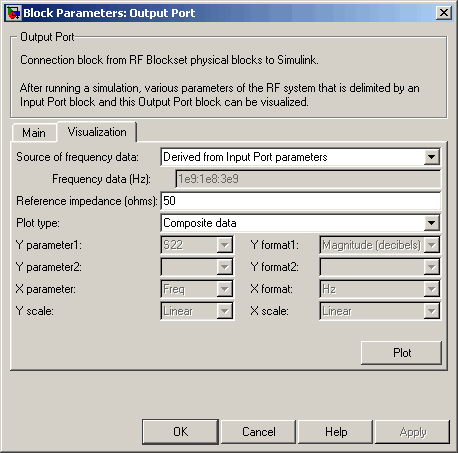

В диалоговом окне «Блок выходного порта» измените тип печати на Composite data для создания четырех графиков на одной фигуре. Параметры графиков определяются блоком, поэтому поля Y Parameter1, Y Parameter2 и X Parameter становятся невидимыми.
Щелкните Печать (Plot).
Эта операция создает составной график.
Составной график для физической подсистемы
