| Идентификатор: Заголовок | hisl_0070: Размещение связей требований в модели | ||
|---|---|---|---|
| Описание | Установите двунаправленную прослеживаемость между требованиями модели и элементами модели, которые используются для реализации требования. Один элемент или комбинация элементов могут быть связаны с требованиями. При увязке требований следуйте этим инструкциям. | ||
| A | Применение связей требований к компоненту нижнего уровня элементов модели. Элементы модели, которые не влияют на поведение модели или созданный код, исключаются из связывания требований. Дополнительные сведения см. в разделе Примечания. | ||
| B | На уровне проекта определите максимальное количество уникальных связей требований, связанных с каждым компонентом. Требуется минимум одна ссылка требования. | ||
| C | На уровне проекта определите максимальное количество дочерних элементов модели для каждого связанного компонента. | ||
| Примечания | Используйте Simulink ® Requirements™ для трассировки между моделью и требованиями, из которых была разработана модель. Применение пользовательских тегов (Simulink Requirements) для определения элементов модели в качестве производных и/или требований безопасности. Чтобы уменьшить количество требований, связанных с моделью, примените требования на уровне компонента. Компонент содержит группу элементов модели, например:
Компоненты, содержащие только эти элементы модели, исключаются из связывания требований:
Когда связанный компонент содержит элемент неэкспертной дочерней модели, нижестоящий элемент реализует связанное требование частично или полностью. | ||
| Объяснение | A | Установление связей требований на уровне компонента фиксирует взаимосвязь элементов модели. Кроме того, улучшается ремонтопригодность, поскольку уменьшается необходимость обновления ссылок требований для незначительных логических изменений. | |
| B, C | Анализ влияния изменения требований поддержки. | ||
| Проверка помощника по модели | Проверка элементов модели, не связанных с требованиями (Simulink Check) | ||
| Ссылки |
| ||
| См. также | Прослеживаемость требований (требования Simulink) | ||
| Последнее изменение | R2021a | ||

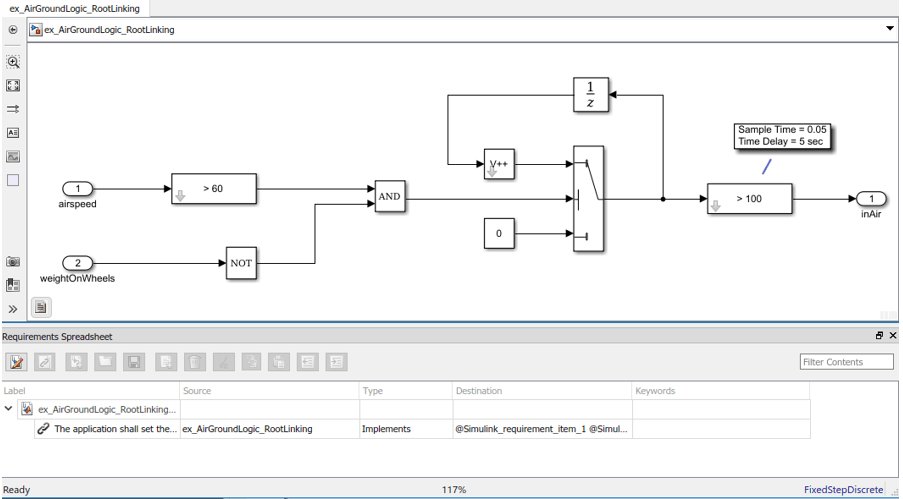

| Примеры | Рекомендуется: Ссылки требований на родительский компонент Ссылка требования размещена на модели верхнего уровня без подсистем. | ||

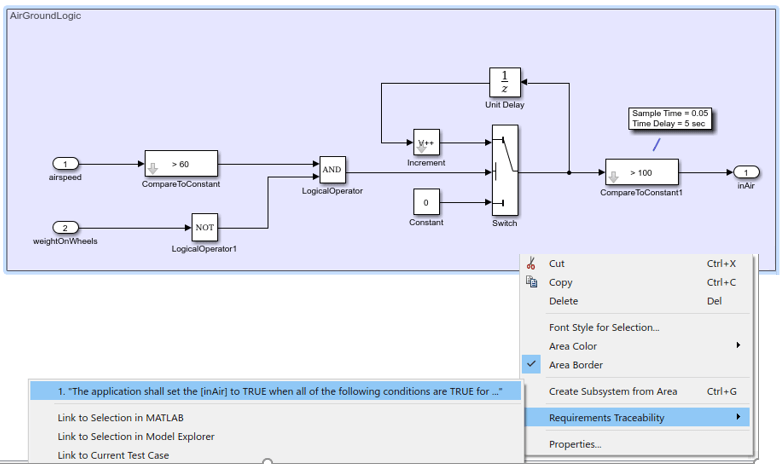

Рекомендуется: Ссылки требований, помещенные в аннотацию области Ссылка требования, размещенная в аннотации области.
| |||
