NA-MAAB - a2
JMAAB - a1/a2
Все

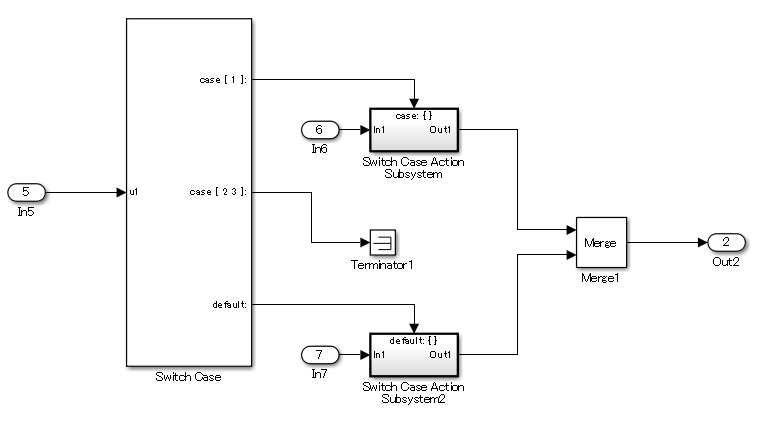

Неиспользуемые порты действий должны подключаться к блоку Терминатора при выполнении следующих условий:
Предыдущее значение сохраняется
Для переключения функций используются блок объединения и блок условного потока, например блок If или Switch Case.
Неприменимо

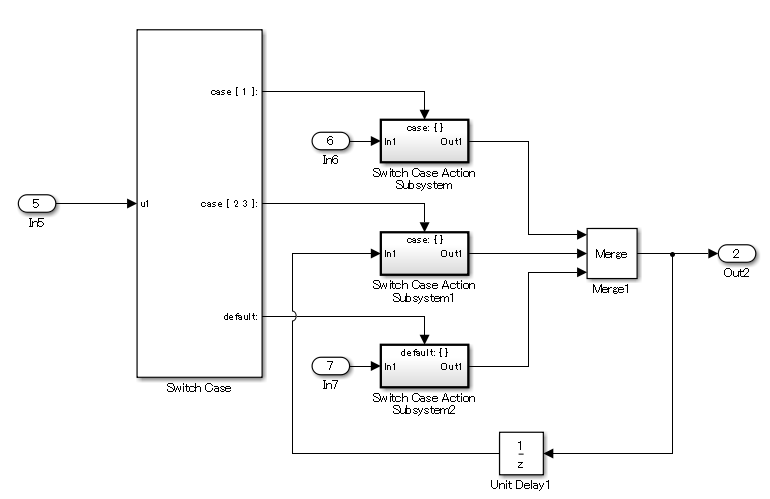

Контур обратной связи с использованием блока задержки должен быть реализован при выполнении следующих условий:
Предыдущее значение сохраняется
Для переключения функций используются блок объединения и блок условного потока, например блок If или Switch Case.
Неприменимо
Субидентификатор a1:
Повышает эффективность кода.
Соединения с блоком терминатора могут использоваться, когда прошлые значения удерживаются иначе, чем по умолчанию (else).
Sub ID a2:
Сохранение прошлых значений является явным.
Соблюдение этого руководства по моделированию невозможно проверить с помощью проверки Model Advisor.
R2020a
Руководство JMAAB jc_0657, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
