Диаграмма Stateflow ® (Stateflow) не должна иметь несвязанных переходов.
Неприменимо

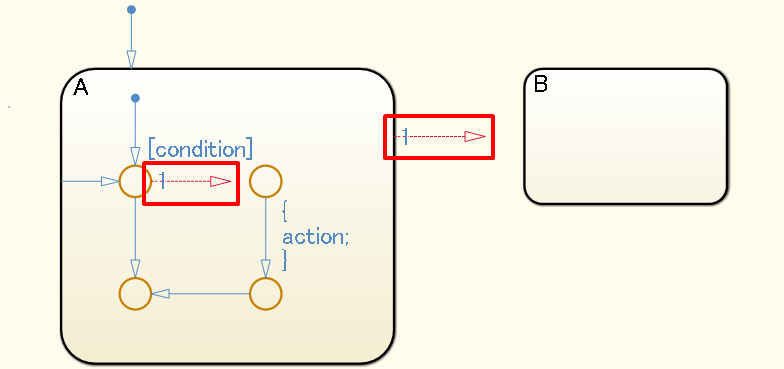

Есть несвязанные переходы.
Диаграмма потока состояний (Stateflow) не должна иметь несвязанных исключительных состояний (OR) и соединительных соединений без источника перехода.
Неприменимо

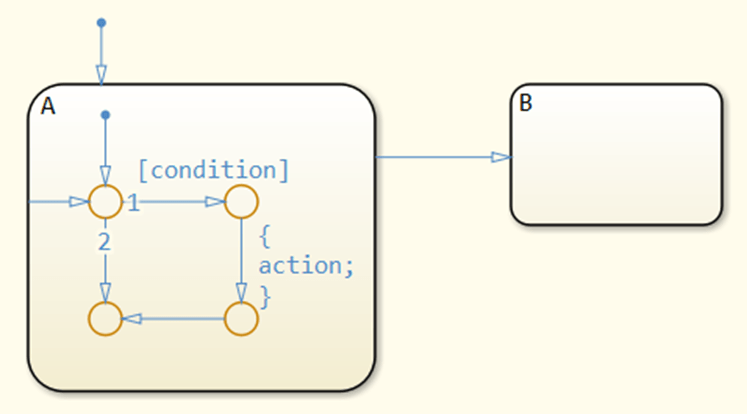

Не имеет несвязанных исключительных состояний (OR) или соединительных соединений без источника перехода.

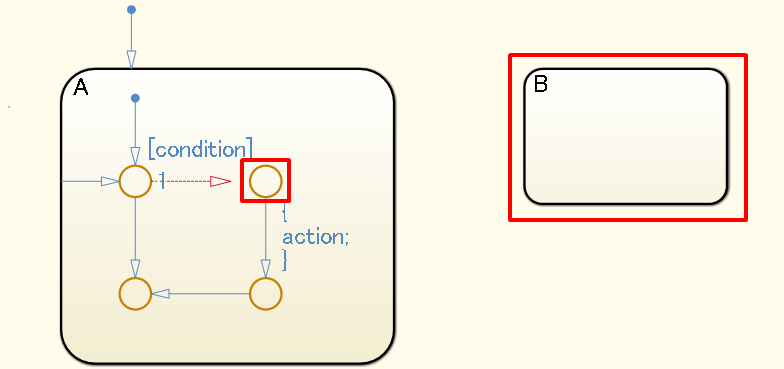

Существуют несвязанные исключающие (OR) состояния и соединительные соединения без источника перехода.
Субидентификаторы a, b:
Несвязанные переходы могут привести к неблагоприятным последствиям, таким как неправильная интерпретация результатов моделирования или неспособность создать код.
Проверка помощника по модели: Проверка наличия несвязанных объектов в диаграммах потока состояний (Simulink Check)
R2020a
Руководство JMAAB jc_0797, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Переходы (поток состояний)
Декомпозиция состояния Exclusive (OR) (поток состояний)
Переход между исключительными государствами (Stateflow)
Переход между режимами работы (Stateflow)
Представление нескольких путей с помощью соединительных соединений (поток состояний)
Переходы к соединениям и от них (поток состояний)
