Добавление линии в модель Simulink
h = add_line(sys,out,in)sys который соединяет выходной порт одного блока out к входному порту другого блока in. Этот синтаксис рисует наиболее прямой маршрут от порта к порту, например, диагональные линии или линии, проходящие через другие блоки.
Порты можно подключать в следующих случаях:
Входной порт еще не имеет подключения.
Блоки совместимы для подключения.
h = add_line(sys,out,in,'autorouting',autoOption)
h = add_line(sys,points)points относительно верхнего левого угла холста Simulink ® Editor перед изменением размера холста. Если любой конец строки находится в пределах пяти пикселей от соответствующего порта, функция соединяет линию с ним. Линия может иметь несколько сегментов.
Используйте номера портов блоков для добавления линии для соединения блоков.
Создайте модель и откройте ее.
open_system(new_system('connect_model'));Добавьте и установите блок константы и блок усиления.
add_block('simulink/Commonly Used Blocks/Constant','connect_model/Constant'); set_param('connect_model/Constant','position',[140,80,180,120]); add_block('simulink/Commonly Used Blocks/Gain','connect_model/Gain'); set_param('connect_model/Gain','position',[220,80,260,120]);
Подключите блоки. Каждый блок имеет один порт, поэтому укажите порт 1.
add_line('connect_model','Constant/1','Gain/1');
Получение дескрипторов портов и подключение портов с помощью add_line.
Открытие модели vdp.
open_system('vdp');Удалите линию, соединяющую блок усиления Mu с блоком суммы.
delete_line('vdp','Mu/1','Sum/2');
Получите дескрипторы портов из блока Mu и блока Sum.
h = get_param('vdp/Mu','PortHandles'); h1 = get_param('vdp/Sum','PortHandles');
Посмотрите на структуру h1. Обратите внимание на два маркера для свойства Inport.
h1
h1 =
struct with fields:
Inport: [47.0002 54.0002]
Outport: 39.0002
Enable: []
Trigger: []
State: []
LConn: []
RConn: []
Ifaction: []
Reset: []Выполните индексирование в свойства Outport и Inport дескрипторов портов, чтобы получить нужные дескрипторы и соединить их. Подключитесь ко второму входному порту.
add_line('vdp',h.Outport(1),h1.Inport(2));Линию можно ответвить, добавив соединение программным путем. Вы можете использовать points синтаксис для построения сегмента или можно нарисовать линию, указав порты для подключения. При использовании порта используйте автоматическую маршрутизацию линий для улучшения внешнего вида разветвленной линии.
Добавление области в vdp модель над портом.
vdp add_block('simulink/Commonly Used Blocks/Scope','vdp/Scope1'); set_param('vdp/Scope1','position',[470,70,500,110]);
Подключите блок интегратора x1 к Scope1. Этот код ответвляет существующую строку от вывода x1 и соединяет ее с областью. При включенной автотрассировке результирующая линия сегментируется.
add_line('vdp','x1/1','Scope1/1','autorouting','on')
Точки на холсте можно использовать в качестве начала и конца каждого сегмента. Получение местоположений портов с помощью get_param с 'PortConnectivity' вариант.
Открытие модели vdp и удалите линию, соединяющую блоки Mu и Sum.
vdp delete_line('vdp','Mu/1','Sum/2')
Получите местоположения портов для Mu. Му имеет два порта. Первый порт является входным, а второй - выходным.
mu = get_param('vdp/Mu','PortConnectivity'); mu.Position
ans = 190 150 ans = 225 150
Получите местоположения портов для Sum, который имеет три порта. Второе положение - нижний входной порт.
s = get_param('vdp/Sum','PortConnectivity'); s.Position
ans = 250 135 ans = 250 150 ans = 285 145
Подключите порты с помощью точек вывода и ввода.
add_line('vdp',[225 150; 250 150])В этом примере показан эффект добавления линий с опциями автотрассировки и без них.
Создание модели route. Отображение имен блоков по умолчанию.
open_system(new_system('route')); set_param('route','HideAutomaticNames','off')

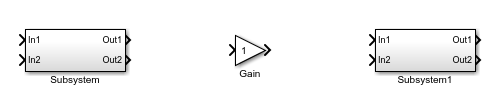

Добавьте блоки, как показано на рисунке. Добавьте порт ввода и порт вывода в каждую подсистему.
Добавьте линии для подключения выходов подсистемы к входам Subsystem1.
add_line('route',{'Subsystem/1','Subsystem/2'},... {'Subsystem1/1','Subsystem1/2'})

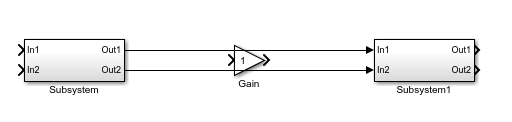

Поскольку опции автотрассировки не использовались, функция рисует прямые линии, которые проходят через блок усиления.
Удалите строки. Снова добавьте строки, на этот раз с помощью опции автотрассировки, для которой установлено значение 'on'.
add_line('route',{'Subsystem/1','Subsystem/2'},... {'Subsystem1/1','Subsystem1/2'},'autorouting','on')

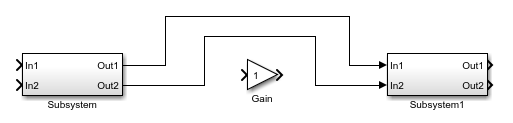

Линии проходят вокруг блока усиления.

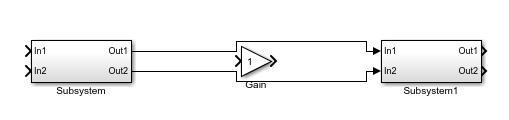

Удалите строки. Снова добавьте строки, используя smart параметр автотрассировки. При использовании массива для соединения двух наборов входов и выходов 'smart' автотрассировка маршрутизирует их вместе, если это позволяет лучше использовать пространство.
add_line('route',{'Subsystem/1','Subsystem/2'},... {'Subsystem1/1','Subsystem1/2'},'autorouting','smart')
add_block | delete_block | delete_line | get_param | set_param
