Добавьте триггер к сигналу в инспекторе данных моделирования, чтобы указать критерии, определяющие время обновления графиков для отображения свежих данных. Триггеры позволяют фиксировать поведение переходных сигналов и помогают стабилизировать отображение периодических сигналов, что позволяет выполнять измерения.

Моделирование Triggers модель. Данные в модели регистрируются в инспекторе данных моделирования.

open_system('Triggers');
out = sim('Triggers');

Затем добавьте триггер к Pulse сигнал. Сконфигурируйте триггер как триггер «falling-edge» с пороговым значением 0.5.

trigRun = Simulink.sdi.getCurrentSimulationRun('Triggers');
pulseSig = getSignalsByName(trigRun,'Pulse');
Simulink.sdi.addTrigger(pulseSig,'Type','Edge','Level',0.5);

Чтобы убедиться в правильности добавления и настройки триггера, откройте инспектор данных моделирования с помощью Simulink.sdi.view и щелкните значок триггера рядом с кнопкой Pulse сигнал для проверки конфигурации. Вы также можете использовать Simulink.sdi.getTrigger функция для проверки того, какой сигнал используется для генерации событий триггера и конфигурации триггера.

[sig,trigOpts] = Simulink.sdi.getTrigger;

sig.Name

ans =
'Pulse'

trigOpts

trigOpts = struct with fields:
                       Mode: 'Auto'
                       Type: 'Edge'
                   Position: 0.5000
                      Delay: 0
    SourceChannelComplexity: 'Scalar'
                   Polarity: 'Positive'
                  AutoLevel: 1
                      Level: 0.5000
                 UpperLevel: 0
                 LowerLevel: 0
                 Hysteresis: 0
                    MinTime: 0
                    MaxTime: Inf
                    Timeout: 0
                    Holdoff: 0

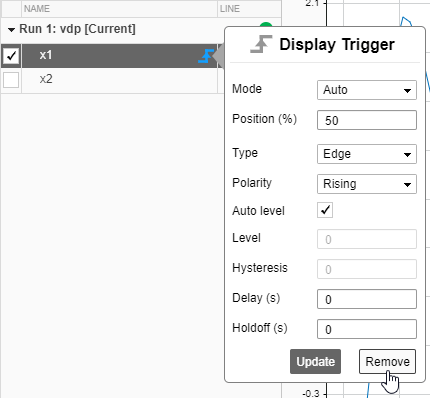

Если не требуется использовать триггер для управления обновлением графиков инспектором расчетных данных, можно удалить триггер с помощью Simulink.sdi.removeTrigger функция.

Simulink.sdi.removeTrigger

Можно проверить, что триггер был удален в пользовательском интерфейсе инспектора данных моделирования или с помощью Simulink.sdi.getTrigger функция. Simulink.sdi.getTrigger функция возвращает пустой массив Simulink.sdi.Signal объекты, если в инспекторе расчетных данных не настроен триггер.

sig = Simulink.sdi.getTrigger;
size(sig)

ans = 1×2

     0     0
