Модель становится ссылочной моделью, когда блок модели в другой модели ссылается на нее. Любая модель может функционировать как ссылочная модель и может продолжать функционировать как отдельная модель.
Видеоролик о создании ссылок на модели см. в разделе Начало работы со ссылками на модели.
Чтобы создать ссылку на существующую модель в другой модели, выполните следующие действия.
Если папка, содержащая модель, на которую требуется ссылаться, не находится в пути MATLAB ®, добавьте папку в путь MATLAB.
В ссылочной модели задайте для параметра Общее количество экземпляров, разрешенных для модели верхнего уровня, значение:
One для использования модели не более одного раза в иерархии модели.
Multiple использование модели более одного раза в иерархии модели. Для уменьшения накладных расходов укажите Multiple только при необходимости.
Zero чтобы исключить ссылку на модель.
Создайте экземпляр блока «Модель» в родительской модели. Новый блок первоначально не разрешен, так как в нем не указана ссылочная модель.

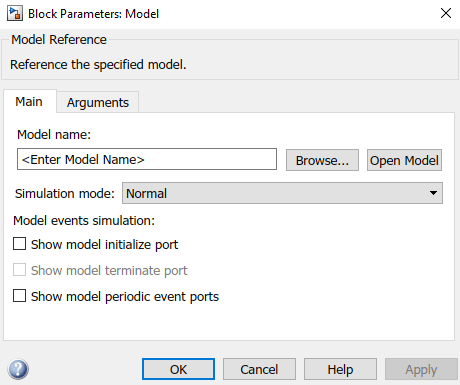

Чтобы открыть диалоговое окно «Параметры блока», дважды щелкните блок «Модель».
Введите имя ссылочной модели в поле Имя модели (Model name). Это имя должно содержать менее 60 символов, исключая .slx или .mdl суффикс.
Нажмите кнопку OK. Если ссылочная модель содержит входы или выходы корневого уровня, в блоке Model отображаются соответствующие порты ввода и вывода.
Порты блока модели используются для подключения ссылочных сигналов модели к портам родительской модели. См. раздел Ссылочный интерфейс модели и граница.
Примечание
Когда блок модели ссылается на другую модель, двойной щелчок на блоке модели открывает ссылочную модель в контексте. Чтобы открыть диалоговое окно «Параметры блока» для блока модели, выберите блок модели. На панели инструментов Simulink ® на вкладке «Блок модели» нажмите «Параметры блока».
