Модели Simulink ® могут отображать цветовое кодирование и аннотации, представляющие определенное время образца. Каждый тип времени образца имеет один или несколько цветов, связанных с ним. Блоки и сигнальные линии можно отображать цветом, аннотации - черным или обоими. Чтобы выбрать одну из следующих опций:
Чтобы включить цвета, в окне модели Simulink на вкладке Отладка (Debug) выберите Информационные наложения (Information Overlays) > Цвета (Colors).
Чтобы включить аннотации, на вкладке Отладка (Debug) выберите Информационные наложения (Information Overlays) > Текст (Text).
При выборе вариантов Цвета (Colors) и Текст (Text) отображаются как цвета, так и аннотации. Независимо от выбранного варианта Simulink автоматически выполняет обновление модели.
Чтобы отключить цвета и аннотации, выполните следующие действия.
На вкладке «Отладка» выберите «Информационные наложения» > «Цвета», чтобы отключить цвета.
На вкладке «Отладка» выберите «Информационные наложения» > «Текст», чтобы отключить аннотации.
Simulink автоматически выполняет обновление другой модели.
Варианты выбора Sample Time Display непосредственно управляют информацией, отображаемой легендой синхронизации.
Примечание
Дискретное время выборки в таблице «Обозначения временной информации выборки» представляет особый случай. Пять цветов указывают скорость через пятую самую быструю дискретную скорость. Шестой цвет, оранжевый, представляет все скорости, которые медленнее пятой дискретной скорости. Можно различать эти более низкие скорости, просматривая аннотации на соответствующих сигнальных линиях.
Можно просмотреть легенду синхронизации для отдельной модели или для нескольких моделей. Кроме того, можно запретить автоматическое открытие легенды при выборе опций в меню «Образец времени».
Чтобы упростить интерпретацию блок-схемы, легенда синхронизации содержит цвет времени выборки, аннотацию и значение для каждого времени выборки в модели. Для просмотра легенды:
В окне Модель симуляции (Simulink model) на вкладке Моделирование (Modeling) щелкните Обновить модель (Update Model).
На вкладке «Отладка» выберите «Информационные наложения» > «Легенда» или нажмите клавиши Ctrl + J.
Кроме того, при выборе Цвета (Colors) или Текст (Text) Simulink обновляет схему модели и открывает легенду по умолчанию. Содержимое легенды отражает ваш выбор. При включении цветов легенда отображает цвет и значение времени образца. Аналогично, если включить аннотации, они появятся в легенде.
Легенда отображает время выборки, присутствующее в модели, классифицированное по типу времени выборки.
Легенда предоставляет два типа опций выделения:
Выделение блоков и сигналов, от которых исходит время выборки.
Выделение всех блоков и сигналов, содержащих выбранное время выборки.

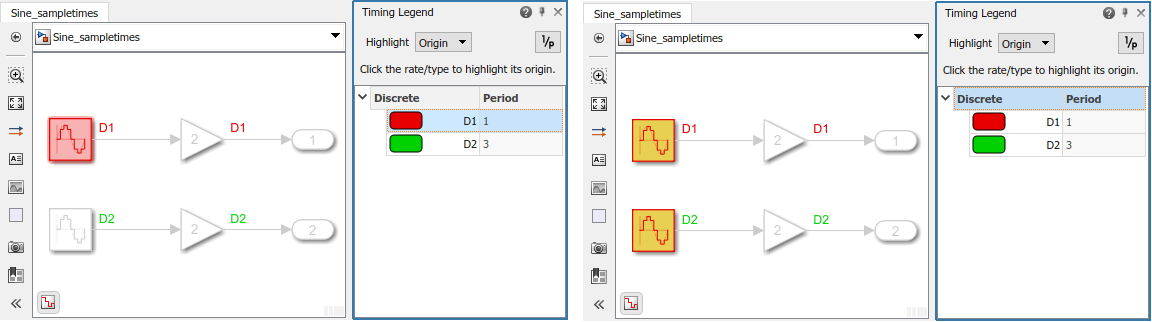

Чтобы включить подсветку начала времени образца, щелкните значок Origin в меню «Подсветка». Можно также щелкнуть тип времени выборки, чтобы выделить все источники определенного типа времени выборки.

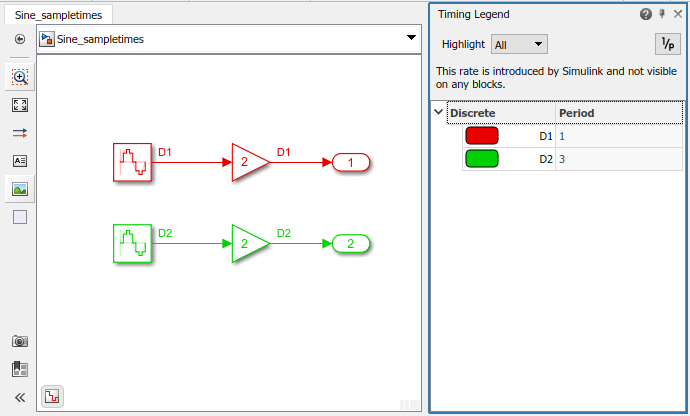

Чтобы включить подсветку всех блоков, содержащих выбранный образец времени, щелкните значок All в меню «Подсветка». Можно также щелкнуть тип времени выборки, чтобы выделить все блоки и сигналы, содержащие выбранный тип времени выборки.
None в меню Подсветка (Highlight) снимает текущее выделение.

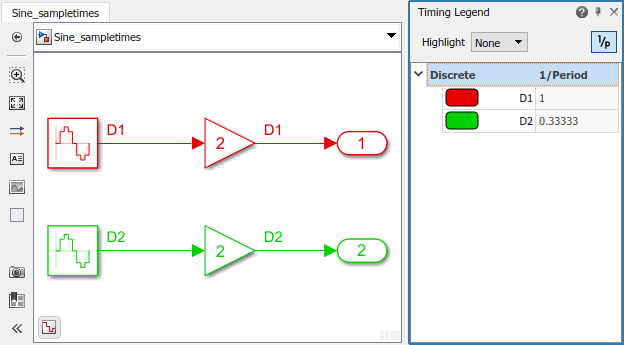

Кнопка
показывает дискретное значение как 1/период, когда присутствует время дискретной выборки. При щелчке дискретный период отображается как 1/period; для ненулевого смещения оно отображается как смещение/период. На изображении показаны значения 1/периода и соответствующий выделенный блок в модели.
Примечание
Легенда синхронизации отображает все примеры времени в модели, включая те, которые не связаны ни с одним блоком. Например, если фиксированный размер шага равен 0,1, а все блоки имеют время выборки 0,2, то обе скорости (0,1 и 0,2) появляются в легенде.
Для последующего просмотра легенды обновите схему, чтобы получить доступ к последней известной информации.
Если вы не хотите просматривать легенду при выборе опции Sample Time Display:
В редакторе Simulink на вкладке «Моделирование» выберите «Среда» > «Установки Simulink»
На панели General снимите флажок Open the timing legend when the sample time display with changed и нажмите Apply.
Редактор данных модели (на вкладке Моделирование (Modeling) щелкните Редактор данных модели (Model Data Editor)) показывает информацию о данных модели (сигналах, параметрах и состояниях) в таблице с возможностью сортировки и поиска. В столбце Время выборки (Sample Time) отображается время выборки, указанное для каждого сигнала в модели. После обновления блок-схемы в столбце также отображается конкретная выборка, используемая каждым сигналом (например, для сигналов, для которых указано наследуемое время выборки, -1). Этот столбец можно также использовать для указания времени образца.
Дополнительные сведения о редакторе данных модели см. в разделе Настройка свойств данных с помощью редактора данных модели.
