Моделирование уравнения, преобразующего температуру по Цельсию в температуру по Фаренгейту
TF = 9/5(TC) + 32
Во-первых, рассмотрим блоки, необходимые для построения модели:
Блок Ramp для ввода сигнала температуры из библиотеки источников
Блок константы для определения константы 32, также из библиотеки источников
Блок усиления для умножения входного сигнала на 9/5 из библиотеки математических операций
Блок суммы для добавления двух величин, также из библиотеки математических операций
Блок Scope для отображения выходных данных из библиотеки Sinks

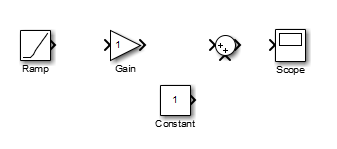

Затем соберите блоки в окне модели.
Назначьте значения параметров блокам «Усиление» и «Константа», открыв (двойным щелчком) каждый блок и введя соответствующее значение. Затем нажмите кнопку «ОК», чтобы применить значение и закрыть диалоговое окно.

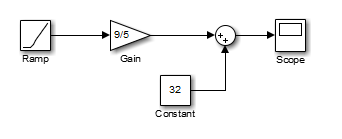

Теперь соедините блоки.
Блок Ramp вводит температуру по Цельсию. Откройте этот блок и измените значение параметра Initial output на 0. Блок усиления умножает эту температуру на постоянную 9/5. Блок «Сумма» добавляет значение 32 к результату и выводит температуру по Фаренгейту.
Откройте блок «Область» для просмотра выходных данных. Теперь выберите команду Выполнить (Run) в меню Моделирование (Simulation), чтобы запустить моделирование. Моделирование выполняется в течение 10 секунд.
