Отладчик предоставляет различные команды, позволяющие ускорить моделирование из метода, в котором оно в настоящее время приостановлено (следующий метод), с различными приращениями (см. Пошаговые команды). Например, можно ускорить моделирование.
В следующий метод или поверх него
Вне текущего метода
В верхней части цикла моделирования.
После каждого аванса отладчик отображает информацию, позволяющую определить точку, к которой продвинуто моделирование, и результаты продвижения моделирования к этой точке.

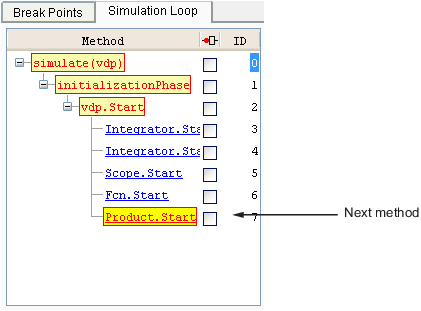

Например, в режиме GUI после каждой команды шага отладчик выделяет текущий стек вызова метода на панели «Цикл моделирования». Стек вызовов содержит следующий метод и методы, которые прямо или косвенно вызвали следующий метод. Отладчик выделяет стек вызовов, выделяя имена методов, составляющих стек вызовов, на панели «Цикл моделирования».
В режиме командной строки можно использовать where для отображения стека вызова метода.
После выполнения блочного метода отладчик печатает любые или все следующие блочные данные на панели «Вывод отладчика» (в режиме графического интерфейса пользователя) или в режиме командной строки в окне команд MATLAB ®:
Un = v
где v - текущее значение блока n-й вход.
Yn = v
где v - текущее значение блока n-й выход.
CSTATE = v
где v - значение вектора непрерывного состояния блока.
DSTATE = v
где v - значение вектора дискретного состояния блока.

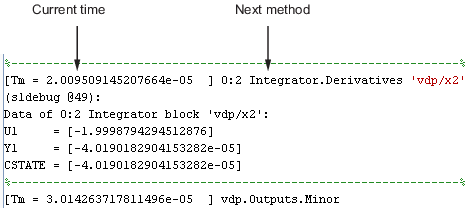

Отладчик также отображает текущее время, идентификатор и имя следующего выполняемого метода, а также имя блока, к которому применяется метод, в окне команд MATLAB. Следующий пример иллюстрирует типичные выходные данные отладчика после выполнения команды step.
Режим командной строки предоставляет следующие команды для постепенного продвижения моделирования:
| Эта команда... | Продвигает симуляцию... |
|---|---|
шаг [in into] | В следующий метод, останавливаясь на первом методе в следующем методе или, если следующий метод не содержит никаких методов, в конце следующего метода |
step over | К методу, который следует за следующим методом, выполнение всех методов, вызванных прямо или косвенно следующим методом |
step out | В конце текущего метода выполнение всех оставшихся методов, вызванных текущим методом |
step top | К первому методу следующего временного шага (т.е. верхней части цикла моделирования) |
step blockmth | К следующему выполняемому блочному методу, выполняющему все промежуточные методы на уровне модели и системы. |
next | То же, что и |

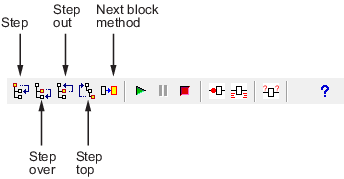

Кнопки на панели инструментов отладчика позволяют получить доступ к этим командам в режиме графического интерфейса пользователя.
Нажатие кнопки имеет тот же эффект, что и ввод соответствующей команды в командной строке отладчика.
В режиме GUI кнопка Stop становится красной, когда отладчик приостанавливает моделирование по любой причине. Для продолжения моделирования нажмите кнопку Пуск/Продолжение. В режиме командной строки введите continue для продолжения моделирования. По умолчанию отладчик запускает моделирование до следующей точки останова (см. раздел Установка точек останова) или до конца моделирования, в зависимости от того, что наступит раньше.
run позволяет запустить моделирование до конца моделирования, пропустив все промежуточные точки останова. В конце моделирования отладчик вернет вас в командную строку. Чтобы продолжить отладку модели, необходимо перезапустить отладчик.
Примечание
Режим GUI не предоставляет графическую версию run команда. Чтобы запустить моделирование до конца, необходимо сначала очистить все точки останова, а затем нажать кнопку Пуск/Продолжить.
