Просмотр виртуального мира на хост-компьютере

Как правило, виртуальный мир можно просмотреть, дважды щелкнув VR Sink в модели Simulink ®. Виртуальный мир открывается в Simulink 3D Animation™ Viewer или веб-браузере HTML5-enabled, в зависимости от вашегоDefaultViewer установка. Дополнительные сведения о настройке средства просмотра по умолчанию см. в разделе Настройка средства просмотра по умолчанию.

Можно также просмотреть виртуальный мир в веб-браузере, выбрав открытый виртуальный мир из списка в веб-браузере. HTML-страницу, содержащую этот список, можно отобразить, подключившись к узлу Simulink 3D Animation. Хост - это компьютер, на котором работает программное обеспечение Simulink 3D Animation. Для отображения этой страницы не требуется HTML5-enabled веб-браузер.

Виртуальный мир появляется в этом списке в веб-браузере только в том случае, если vrworld Description содержит строку. Если это свойство является пустым для виртуального мира, этот мир недоступен с удаленного узла. Самый простой способ задать описание мира - определить файл 3D виртуального мира WorldInfo узел и заполните title поле для этого узла. Вы можете настроить WorldInfo чтобы выглядеть следующим образом:

WorldInfo { title
  "My First World"
  info [ "Author: XY" ]
  }

vrworld объект использует title строка в файле 3D виртуального мира для Description имущества vrworld объект. Это свойство можно изменить с помощью интерфейса Simulink 3D Animation MATLAB ® (vrworld/set).

Ниже описана процедура подключения к хосту Simulink 3D Animation.

  1. В командной строке MATLAB введите

    vrbounce

    Пример VR Bouncing Ball загружен и становится активным.

  2. Откройте HTML5-enabled веб-браузер. В адресной строке браузера введите

    http://localhost:8123

    Примечание

    Чтобы подключиться к главной HTML-странице с клиентского компьютера, введите http://hostname:8123, где hostname имя компьютера, на котором выполняется программа Simulink 3D Animation.

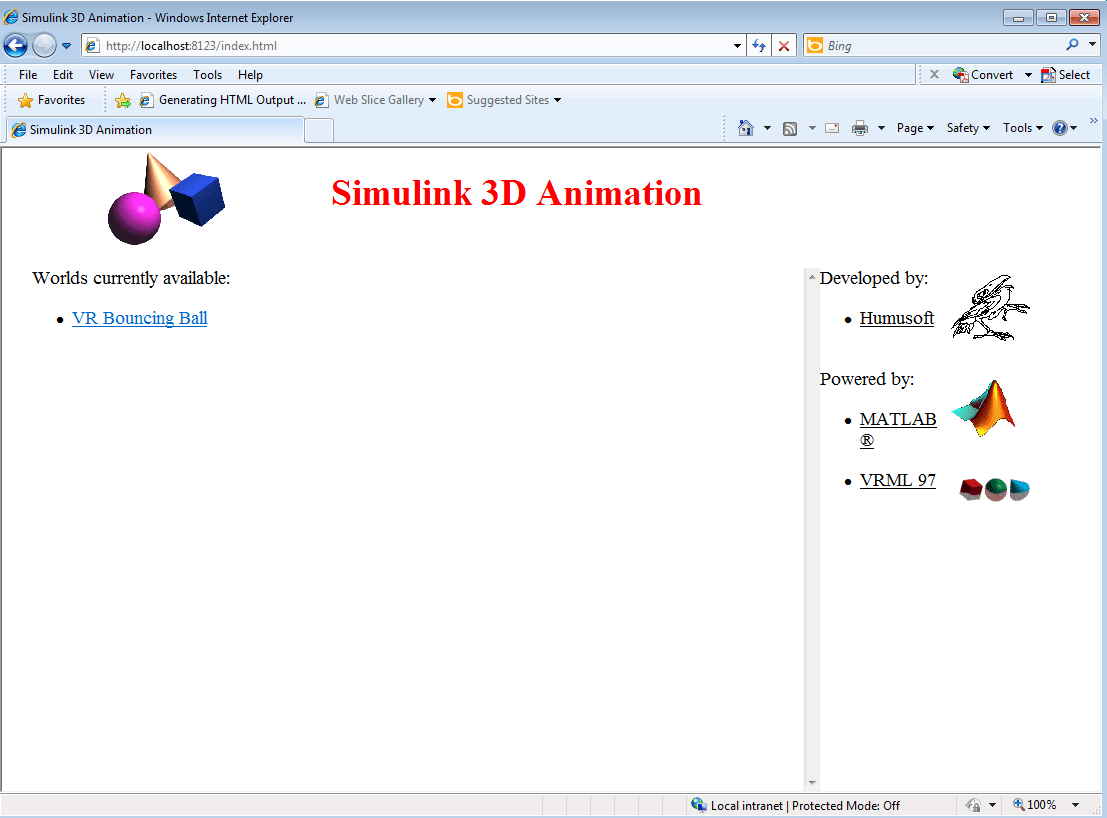

    Следующая страница загружена и становится активной.

    На главной HTML-странице продукта Simulink 3D Animation перечислены доступные в настоящее время (активные) виртуальные миры. В этом примере виртуальный мир VR Bouncing Ball отображается как ссылка.

  3. Выберите VR Bouncing Ball.

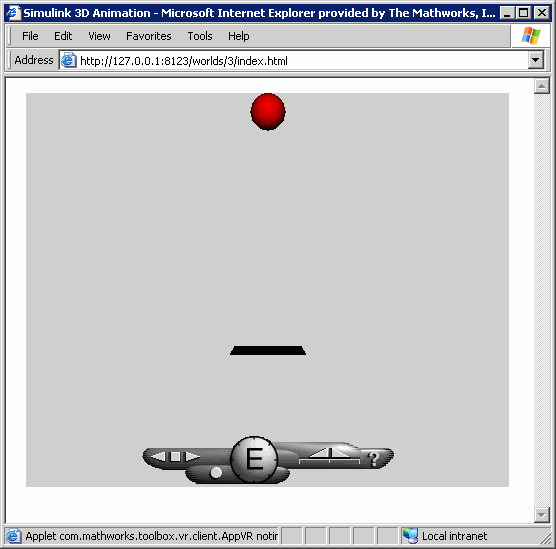

    Виртуальный мир VR Bouncing Ball появляется в веб-браузере.

На главной странице HTML выберите один из перечисленных миров или щелкните ссылку перезагрузки, чтобы обновить состояние виртуальных миров, поддерживаемых программным обеспечением. Для этой страницы не требуются возможности VRML или X3D из браузера; это стандартная HTML-страница. Однако если щелкнуть одну из ссылок виртуального мира в списке, браузер должен быть HTML5-enabled для правильного отображения виртуального мира и связи с продуктом Simulink 3D Animation.
