Архивирование и просмотр результатов

Результаты архивирования

После программного запуска Model Advisor результаты можно архивировать. ModelAdvisor.run функция возвращает массив ячеек ModelAdvisor.SystemResult объекты, по одному для каждого прогона системы. При сохранении объектов их можно использовать для просмотра результатов позже без повторного запуска помощника по модели.

Просмотр результатов в окне команд

При программном запуске Model Advisor результаты выполнения на системном уровне отображаются в окне команд. Например:

Systems passed: 0 of 1
Systems with warnings: 1 of 1
Systems failed: 0 of 1
Summary Report

Ссылка Сводный отчет (Summary Report) предоставляет доступ к сводному отчету по командным линиям Model Advisor.

Дополнительные результаты можно просмотреть в окне команд, вызвав DisplayResults при запуске помощника по модели. Например, запустите Model Advisor следующим образом:

SysResultObjArray = ModelAdvisor.run('sldemo_auto_climatecontrol/Heater Control',...
    'Configuration','slvnvdemo_mdladv_config.mat','DisplayResults','Details');

В окне команд отображаются следующие результаты:

 Running Model Advisor
         Running Model Advisor on sldemo_auto_climatecontrol/Heater Control
         ============================================================
         Model Advisor run: 26-Jun-2019 15:01:13
         Configuration: slvnvdemo_mdladv_config.mat
         System: sldemo_auto_climatecontrol/Heater Control
         System version: 10
         Created by: The MathWorks, Inc.
         ============================================================
         (1) Warning: Check model diagnostic parameters [check ID: mathworks.maab.jc_0021]
         ------------------------------------------------------------
         (2) Pass: Check for root Inports with missing properties [check ID: mathworks.iec61508.RootLevelInports]
         ------------------------------------------------------------
         (3) Pass: Check for unconnected objects [check ID: mathworks.iec61508.UnconnectedObjects]
         ------------------------------------------------------------
         (4) Pass: Check for blocks not recommended for C/C++ production code deployment [check ID: mathworks.iec61508.PCGSupport]
         ------------------------------------------------------------
         Summary:    Pass    Warning    Fail    Not Run
                      3        1          0         0
         ============================================================


         Systems passed: 0 of 1

         Systems with warnings: 1 of 1

         Systems failed: 0 of 1
         Summary Report

Для отображения результатов в окне команд после загрузки объекта используйте команду viewReport функция.

Просмотр результатов в сводном отчете по командным строкам Model Advisor

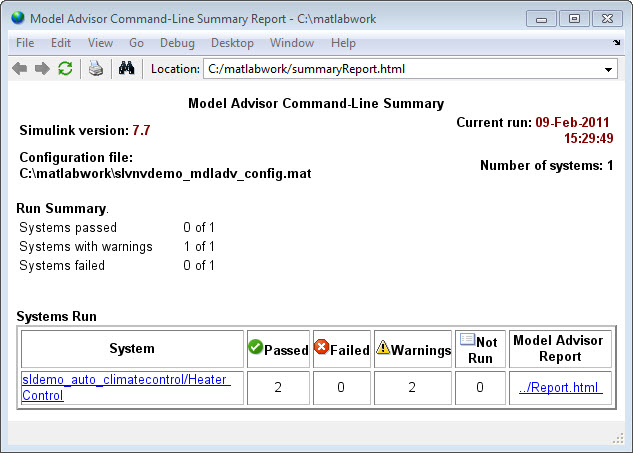

При программном запуске Model Advisor в окне команд отображается ссылка Сводный отчет (Summary Report). Нажатие на эту ссылку открывает Образцовый Итоговый отчет советника Коммэнд-Лайна. На следующем рисунке представлен отчет, создаваемый менеджером модели для run_configuration.

Для просмотра сводного отчета по командным линиям Model Advisor после загрузки объекта используйте summaryReport функция.

Просмотр результатов в графическом интерфейсе пользователя Model Advisor

В окне Model Advisor можно просмотреть результаты программного запуска Model Advisor с помощью viewReport функция. В окне Model Advisor можно просматривать результаты, выполнять проверки, исправлять предупреждения и сбои, а также просматривать и сохранять отчеты Model Advisor.

Совет

Чтобы исправить предупреждения и ошибки, необходимо повторно запустить проверку в окне Model Advisor.

Просмотреть отчет помощника по модели

Для одной системы или проверки можно просмотреть тот же отчет Model Advisor, к которому можно получить доступ из графического интерфейса пользователя Model Advisor.

Чтобы просмотреть отчет Model Advisor для системы, выполните следующие действия.

Откройте отчет Сводка по командным линиям помощника по модели (Model Advisor Command-Line Summary). В таблице Запуск систем (Systems Run) щелкните ссылку для отчета Model Advisor.
Используйте viewReport функция.

Для просмотра отдельных результатов проверки:

В окне команд создайте подробный отчет с помощью viewReport функции с помощью DisplayResults параметр имеет значение Details, а затем щелкните ссылку Pass, Warning или Fail для проверки. Откроется отчет Model Advisor для проверки.
Используйте view функция.

См. также

ModelAdvisor.run | ModelAdvisor.summaryReport | view | viewReport
