С помощью инспектора данных среза модели можно проверять регистрируемые сигналы и уточнять выделенный фрагмент модели. Чтобы уточнить выделенный фрагмент модели, выберите временное окно на графическом графике с помощью курсоров данных.
В инспекторе данных среза модели можно выполнить следующие действия.
Просмотр сигналов - проверка зарегистрированных данных сигналов после моделирования модели. См. раздел Проверка данных моделирования.
Выбор временного окна моделирования - определение временного окна моделирования с помощью курсоров данных на графическом графике или путем определения времени начала и остановки в инспекторе.
Подсветить (Highlight) - вычислить фрагмент для определенного временного окна моделирования. См. раздел Выделение функциональных зависимостей.
В этом примере показано, как исследовать и уточнить выделенный фрагмент модели с помощью инспектора данных среза модели.
В отказоустойчивой системе топливорегулирования control_logic управляет режимом заправки двигателя топливом. В этом примере выполняется отсечение fuel_rate_control ссылочная модель. Затем изучите эффект fuel_rate_ratio на Fueling_mode двигателя. Дополнительные сведения см. в разделе Моделирование отказоустойчивой топливной системы.
Шаг 1: Запуск Диспетчера фрагментов модели
Чтобы запустить Диспетчер фрагментов модели (Model Slice Manager), откройте fuel_rate_control и выберите «Приложения» > «Проверка модели», «Проверка» и «Тест» > «Срез модели».
open_system('sldvSlicerdemo_fuelsys');
Чтобы выбрать начальную точку, откройте fuel_rate_control модель и добавьте fuel-rate порт и fuel_mode выходной сигнал в качестве начальной точки. Чтобы добавить порт или сигнал в качестве начальной точки, щелкните правой кнопкой мыши порт или сигнал и выберите «Модель» «Срез» > «Добавить как начальную точку».
Шаг 2: Регистрация входных и выходных сигналов
О. В диалоговом окне Диспетчер фрагментов модели (Model Slice Manager) выберите окно Время моделирования (Simulation time) и Выполнить моделирование (Run simulation).
b. В окне Запись времени моделирования для параметра Время остановки введите 20.
c. Выберите входы и выходы журнала начальных точек.
d. Нажмите кнопку ОК.
Шаг 3: Проверка сигналов

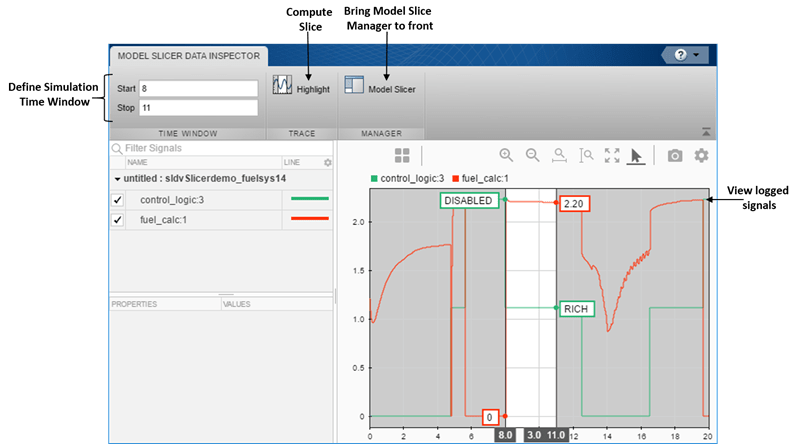

Чтобы открыть инспектор данных среза модели, щелкните Проверить сигналы (Inspect Signals).
Зарегистрированные входные и выходные сигналы отображаются в инспекторе данных среза модели. При открытии инспектора данных среза модели модуль среза модели сохраняет существующий сеанс инспектора данных моделирования как MLDATX-файл в текущей рабочей папке.
Можно выбрать временное окно, перетащив курсоры данных в определенное место или указав время начала и окончания на панели навигации. Чтобы выделить модель для определенного временного окна моделирования, щелкните Подсветить (Highlight).
Чтобы исследовать Fueling_mode, откройте control_logicДиаграмма Stateflow™, доступная в fuel_rate_control ссылочная модель. Выберите временное окно на 13-15 секунд и нажмите Подсветить. Для определенного временного окна моделирования: Low_Emissions активен и подсвечен режим заправки.
Выберите курсор данных для временного окна 6-7,5 секунд, с 0 fuel_cal:1. Щелкните Подсветить (Highlight). В control_logic модель, Fuel_Disabled состояние подсвечивается. Двигатель включен Shutdown режим.
