При разработке и тестировании компонентов программного обеспечения с помощью модуля Model-Based Design используйте панель мониторинга тестирования модели для оценки состояния и качества действий тестирования модели. Тестирование на основе требований является центральным элементом проверки модели. Устанавливая связи отслеживания между требованиями, элементами конструкции модели и тестовыми примерами, можно измерить степень реализации и проверки требований. Панель мониторинга тестирования модели анализирует эту информацию об отслеживании и предоставляет подробные метрические измерения отслеживаемости, состояния и результатов этих артефактов тестирования.
Каждая метрика на панели измеряет различные аспекты качества тестирования модели и отражает руководящие принципы в признанных в отрасли стандартах разработки программного обеспечения, таких как ISO 26262 и DO-178C. Чтобы контролировать качество тестирования моделей на основе требований в панели мониторинга тестирования моделей, сохраните артефакты в проекте и следуйте этим соображениям. Дополнительные сведения об использовании панели мониторинга тестирования модели см. в разделе Изучение состояния и качества действий тестирования с помощью панели мониторинга тестирования модели.
Для анализа действий тестирования на основе требований в панели мониторинга тестирования модели сохраните артефакты проектирования и тестирования в проекте. Артефакты, которые анализируются метриками тестирования, включают в себя:
Модели
Требования, создаваемые в Simulink ® Requirements™
Библиотеки, используемые моделями
Тестовые примеры, созданные в Simulink Test™
Результаты тестирования из выполненных тестовых примеров
Чтобы проанализировать последние активы на панели мониторинга тестирования моделей, проверьте, что:
Сохраните изменения в файлах артефактов.
Экспортируйте результаты теста и сохраните их в файле результатов.
Сохраните файлы, которые требуется проанализировать, в проекте.
Панель мониторинга тестирования модели обеспечивает анализ прослеживаемости и тестирования для каждого компонента в проекте. Компонент - это функциональный объект в рамках архитектуры программного обеспечения, который можно выполнять и тестировать независимо или как часть более крупных системных тестов. Для каждого компонента разрабатываются функциональные требования, основанные на высоких системных требованиях и роли компонента. Затем моделируется алгоритм компонента для выполнения функциональных требований. Затем для тестирования компонента необходимо выполнить деривацию тестовых примеров из требований и выполнить тесты на модели. В ходе этого процесса создаются и поддерживаются явные или неявные связи отслеживания между:
Каждое функциональное требование и элементы модели, реализующие его
Каждое функциональное требование и проверяющие его тестовые примеры
Каждый тестовый случай и модель, которую он тестирует
Каждый тестовый случай и последние полученные результаты
Эти ссылки отслеживания позволяют отслеживать полноту требований, проектирования и тестирования. Ссылки помогают найти пробелы в проектировании и тестировании. Если тест завершается неуспешно, можно перейти по ссылкам отслеживания к проваленному тестовому случаю, испытанному требованию и к элементу модели, реализовавшему требование. Это позволяет быстро найти возможные ошибки конструкции, вызвавшие сбой теста. Отраслевые стандарты для разработки программного обеспечения, такие как ISO 26262 и DO-178C, требуют прослеживаемости между этими артефактами, чтобы показать полноту тестирования.
Укажите, какие модели в проекте являются компонентами программного обеспечения, чтобы панель управления могла анализировать их состояние тестирования. Пометьте модели компонентов в проекте и настройте инструментальную панель для поиска моделей с меткой.
В проекте создайте метку, которую можно использовать для идентификации моделей компонентов программного обеспечения. Например, Software Component. Пример создания метки см. в разделе Создание меток.
Добавьте метку к моделям компонентов программного обеспечения. Пример добавления метки см. в разделе Добавление меток в файлы.
На панели мониторинга тестирования модели щелкните Опции (Options). Выберите категорию и метку, созданные для идентификации моделей компонентов программного обеспечения.
Щелкните Трассировка артефактов. Панель мониторинга обновляет список компонентов на панели Артефакты (Artifacts), чтобы показать только модели с добавленной меткой компонента программного обеспечения. Затем инструментальная панель обновляет данные отслеживания для этих моделей компонентов.
Управление списком моделей, анализируемых панелью управления, упрощает отслеживание хода тестирования только тех компонентов программного обеспечения, которые нуждаются в тестировании на основе требований.

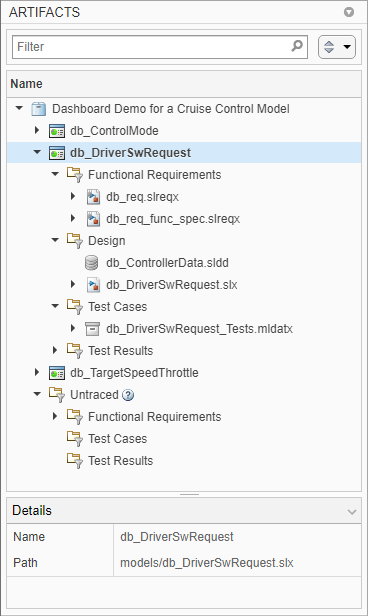

Чтобы определить, какие артефакты находятся в области действия компонента, панель мониторинга тестирования модели анализирует связи отслеживания между артефактами и моделями компонентов программного обеспечения в проекте. На панели «Артефакты» перечислены все компоненты, представленные именем модели, и следующие артефакты, отслеживающие компонент:
Функциональные требования
Создание артефактов
Тестовые примеры
Результаты испытаний

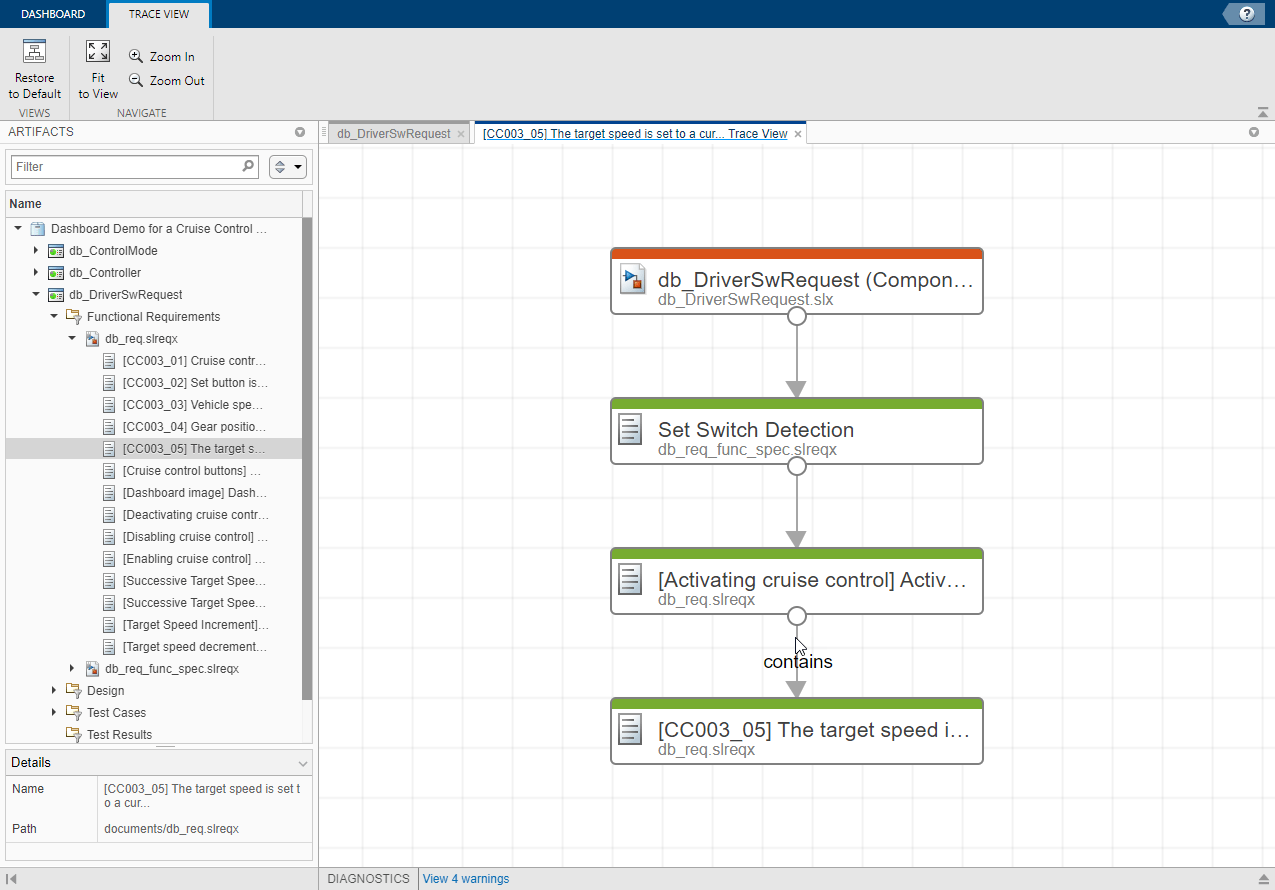

Чтобы увидеть путь отслеживания, который инструментальная панель обнаружила от артефакта к его компоненту, щелкните артефакт правой кнопкой мыши и выберите Показать трассировку к компоненту. График отслеживания откроется на новой вкладке в панели мониторинга тестирования модели. На графике показаны соединения и промежуточные артефакты, отслеживаемые панелью мониторинга от компонента к артефакту. Чтобы увидеть тип отслеживания, соединяющий два артефакта, наведите курсор на стрелку, соединяющую артефакты. Отношение отслеживаемости представляет собой либо один артефакт, содержащий другой, либо один артефакт, отслеживающий другой. Например, ракурс трассировки для функционального требования CC003_05 показывает, что он содержится в требовании Activating cruise control. Трассировка требований к контейнеру в соответствии с функциональными требованиями Set Switch Detection, которая отслеживает компонент db_DriverSwRequest.
После списка компонентов в папке Без отслеживания (Untraced) отображаются артефакты, которые не были отслежены на панели мониторинга. Если артефакт возвращает ошибку во время анализа отслеживания, панель включает артефакт в папку «Ошибки». Используйте информацию об отслеживаемости в этих разделах и в компонентах, чтобы проверить, прослеживаются ли артефакты тестирования по ожидаемым моделям. Чтобы просмотреть сведения о предупреждениях и ошибках, обнаруженных панелью мониторинга во время анализа артефактов, в нижней части диалогового окна Панель мониторинга тестирования модели (Model Testing Dashboard) щелкните Диагностика (Diagnostics).
При редактировании и сохранении артефактов в проекте панель мониторинга отслеживает изменения и указывает, могут ли данные отслеживания на панели «Артефакты» устареть, включив кнопку «Отслеживать артефакты». Чтобы обновить данные отслеживания, щелкните Трассировка артефактов. Если кнопка не включена, панель мониторинга не обнаружила изменений, влияющих на информацию об отслеживании.
В папке Функциональные требования отображаются требования, для которых установлен тип Functional и которая отслеживает модель компонента непосредственно или через требование контейнера, библиотечную подсистему или их комбинацию. Дополнительные сведения о связывании требований см. в разделе Ссылки на требования (Simulink Requirements).
Если требование не отслеживается на компонент, оно отображается в папке «Не отслеживаемые артефакты». Если требование не отображается на панели «Артефакты», см. раздел Отсутствие требования в области артефактов.
При сборе результатов метрики для компонента панель инструментов анализирует подмножество требований, отображаемых в папке Функциональные требования. В метриках анализируются только те требования, для которых установлен тип Functional и которые непосредственно связаны с моделью с помощью связи, в которой для параметра Тип (Type) задано значение Implements. Требование, которое отслеживает компонент, но не имеет этих параметров, появляется в папке Функциональные требования, но не вносит результаты метрики для требований. Сведения об устранении неполадок, связанных с результатами метрики для требований, см. в разделе Исправление требования, которое не приводит к результатам метрики.
В папке Design отображаются:
Файл модели, содержащий блок-схему компонента.
Библиотеки, которые частично или полностью используются моделью.
Словари данных, связанные с моделью.
В папке Тестовые примеры (Test Cases) отображаются тестовые примеры, отслеживающие модель. Сюда входят тестовые примеры, которые выполняются на модели, и тестовые примеры, которые выполняются на подсистемах модели с использованием тестовых жгутов. Создайте эти тестовые примеры в файле набора тестов с помощью Simulink Test.
Если тестовый случай не ведет трассировку к компоненту, он отображается в папке Untraced Artifacts. Если тестовый случай не отображается на панели «Артефакты», см. раздел Тестовый случай, отсутствующий на панели «Артефакты».
При сборе результатов метрики для компонента панель инструментов анализирует подмножество тестовых примеров, которые появляются в папке «Тестовые примеры». Панель управления анализирует только те тестовые примеры, которые выполняются в модели. Тестовые жгуты подсистем появляются в папке, но не вносят вклад в метрики, поскольку они не тестируют всю модель. Для поиска и устранения неисправностей в тестовых примерах в результатах метрики см. раздел Исправление тестового случая, который не дает результатов метрики.
В папке Результаты тестирования (Test Results) показаны следующие типы результатов тестирования из тестовых примеров, которые тестируют модель:
Сохраненные результаты теста - результаты, собранные в диспетчере тестов и экспортированные в файл результатов.
Временные результаты тестирования - результаты, собранные в диспетчере тестирования, но не экспортированные в файл результатов. При экспорте результатов из Диспетчера испытаний (Test Manager) инструментальная панель анализирует сохраненные результаты вместо временных результатов. Кроме того, панель мониторинга перестает распознавать временные результаты при закрытии проекта или при закрытии набора результатов в обозревателе результатов теста Simulink. Если необходимо проанализировать результаты в следующем тестовом сеансе или сеансе проекта, экспортируйте результаты в файл результатов.
Если результат теста не прослеживается до компонента, он отображается в папке «Не отслеживаемые артефакты». Если результат теста не отображается на панели «Артефакты», см. раздел Отсутствие результата теста на панели «Артефакты».
При сборе результатов метрики для компонента панель инструментов анализирует подмножество результатов теста, которые появляются в папке Результаты теста (Test Results). Для поиска и устранения неисправностей результатов теста в результатах метрики панели мониторинга см. раздел Исправление результата теста, который не дает результатов метрики.
В папке Untraced отображаются артефакты, которые не были отслежены панелью мониторинга для моделей. Используйте папку Без отслеживания (Untraced), чтобы проверить, отсутствуют ли артефакты для отслеживания компонентов. При добавлении отслеживания к артефакту обновите информацию на панели, щелкнув Трассировка артефактов. Панель мониторинга тестирования модели не поддерживает анализ прослеживаемости для некоторых артефактов и некоторых связей. Если артефакт не отслеживается, если предполагается, что он будет отслеживаться с компонентом, см. решения по устранению неполадок в разделе Не отслеживаемые артефакты.
В папке Ошибки отображаются артефакты, которые возвращали ошибки при выполнении анализа артефактов на панели мониторинга. Некоторые ошибки, которые артефакты могут вернуть при анализе прослеживаемости:
Артефакт возвращает ошибку, если при запуске анализа прослеживаемости произошли несохраненные изменения.
Файл результатов теста возвращает ошибку, если он был сохранен в предыдущей версии Simulink.
Модель возвращает ошибку, если она отсутствует в пути поиска.
Откройте эти артефакты и исправьте ошибки. Затем для анализа прослеживаемости на инструментальной панели щелкните Трассировка артефактов.
Чтобы просмотреть сведения об артефактах, вызывающих предупреждения или ошибки во время анализа, в нижней части диалогового окна Панель мониторинга тестирования модели (Model Testing Dashboard) щелкните Диагностика (Diagnostics). Средство просмотра диагностики отображает ошибки, предупреждения и информационные сообщения. Диагностические сообщения можно фильтровать по типу и удалять из программы просмотра.
Диагностические сообщения показывают:
Конструкции моделирования, не поддерживаемые панелью мониторинга
Ссылки, которые панель мониторинга не отслеживает
Тестирование жгутов или корпусов, которые не поддерживаются панелью мониторинга
В результатах тестирования отсутствуют результаты покрытия или моделирования
Артефакты, возвращающие ошибки при загрузке панели мониторинга
Сведения о обратных вызовах модели, отключенных панелью мониторинга
Панель мониторинга тестирования модели собирает результаты метрики для каждого компонента, указанного на панели артефактов. Каждая метрика на панели измеряет различные аспекты качества тестирования модели и отражает руководящие принципы в признанных в отрасли стандартах разработки программного обеспечения, таких как ISO 26262 и DO-178. Дополнительные сведения о доступных метриках и возвращаемых результатах см. в разделе Метрики тестирования модели.
При редактировании и сохранении артефактов в проекте панель мониторинга отслеживает изменения и указывает, могут ли результаты метрики на панели мониторинга быть устаревшими. Если изменения влияют на информацию об отслеживании на панели «Артефакты», щелкните Трассировка артефактов. После обновления информации об отслеживании, если изменения артефакта могут повлиять на результаты метрики, в
верхней части панели инструментов появится значок Устаревшие метрики (Stale Metrics). Затронутые виджеты выделяются серым цветом. Чтобы обновить результаты, щелкните Собрать результаты > Собрать все результаты.
Инструментальная панель не показывает устаревшие метрические данные для этих изменений:
После запуска тестового случая и анализа результатов на панели мониторинга при внесении изменений в тестовый случай панель мониторинга показывает, что метрики тестового случая устарели, но не показывает, что метрики результатов устарели.
При изменении файла фильтра покрытия, используемого в результатах теста, метрики покрытия на панели мониторинга не указывают устаревшие данные и не включают изменения. После сохранения изменений в файле фильтра повторно запустите тесты и используйте файл фильтра для новых результатов.
При сборе результатов метрики для компонента панель инструментов возвращает результаты для подмножества артефактов, отслеживающих компонент. Однако результаты метрики, которые подсчитывают связи отслеживания между требованиями и тестовыми примерами, включают связи с артефактами, которые могут быть отслежены с другими компонентами или без компонентов. Например, если тестовый случай TestCaseA тесты ModelA, затем запуск метрического тестового случая, связанного с требованиями на ModelA возвращает результат для этого тестового случая. Когда метрика проверяет требования, связанные с TestCaseA, в метрике не учитывается состояние реализации или прослеживаемости требований. Если TestCaseA имеет Verifies ссылка на требование RequirementB, которая связана с другой моделью, затем метрика возвращает true указывает, что тестовый случай связан. Однако при выполнении метрики Requirement, связанной с тестовыми случаями, на ModelA, он не возвращает результат для RequirementB потому что требование не связано с ModelA. Для тестового случая, связанного с требованиями, проверьте, что связанные требования реализованы моделью, на которой выполняется тестовый случай. Кроме того, для требования, связанного с тестовыми случаями, проверьте, что тестовые случаи выполняются в модели, реализующей требование.
