Линеаризация в моментальном снимке моделирования

В этом примере показано, как использовать линеаризатор модели для линеаризации модели путем моделирования модели и извлечения состояния и входных уровней системы в указанное время моделирования.

 Альтернатива кода

  1. Откройте модель Simulink ®.

    sys = 'watertank';
    open_system(sys)

  2. Откройте линеаризатор модели.

    В окне Модель Simulink в галерее Приложения щелкните Линеаризатор модели.

  3. Чтобы задать входные и выходные точки линеаризации, откройте вкладку Линеаризация (Linearization). Для этого в галерее «Приложения» щелкните Диспетчер линеаризации.

  4. Чтобы указать точку анализа для сигнала, щелкните сигнал в модели. Затем на вкладке Линеаризация (Linearization) в галерее Вставить точки анализа (Insert Analysis Points) выберите тип точки анализа.

    • Сконфигурируйте входной сигнал блока контроллера PID как входное возмущение.

    • Сконфигурируйте выходной сигнал блока системы резервуаров воды как выход с разомкнутым контуром.

  5. Создайте новую рабочую точку имитационного снимка для линеаризации модели. В списке «Модель линеаризатора» в выпадающем списке «Рабочая точка» выберите «Сделать имитационный снимок».

  6. В диалоговом окне «Ввод времени снимка для линеаризации» в поле «Время снимка моделирования» введите одно или несколько значений времени снимка для линеаризации. В этом примере введите 10 для извлечения рабочей точки в это время моделирования.

    Совет

    Для линеаризации модели в нескольких рабочих точках задайте вектор времени моделирования в поле Время снимка моделирования (Simulation Snapshot Times). Например, ввод [1 10] приводит к массиву из двух линейных моделей, одна линеаризована в t = 1 и другой в t = 10.

  7. Создайте рабочую точку имитационного снимка. Щелкните Сделать снимки.

    Рабочая точка op_snapshot1 появляется в рабочем пространстве линейного анализа. В раскрывающемся списке Рабочая точка (Operating Point) эта рабочая точка теперь выбрана в качестве рабочей точки, используемой для линеаризации.

  8. Линеаризация модели в указанной рабочей точке и формирование графика результата.

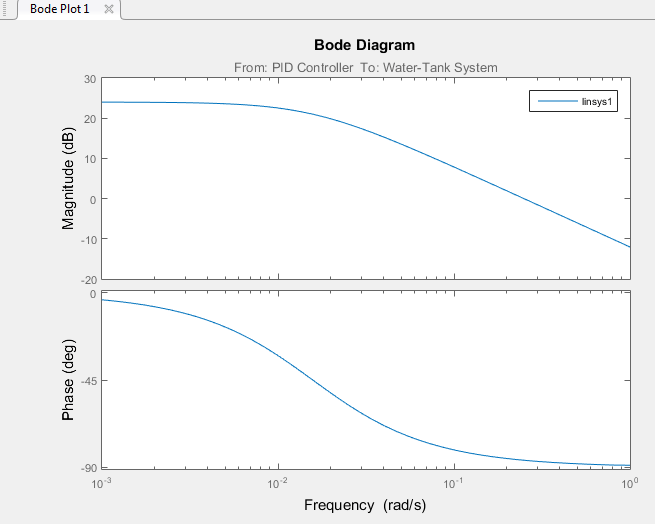

    Нажмите кнопку Bode. Появится график Боде линеаризованного растения, и линеаризованное растение linsys1 появляется в рабочем пространстве линейного анализа.

  9. Двойной щелчок linsys1 в рабочей области линейного анализа, чтобы увидеть представление пространства состояния линейной модели. Щелкните правой кнопкой мыши график и выберите информацию в меню Характеристики (Characteristics), чтобы проверить характеристики линеаризованного отклика.

  10. Закройте модель Simulink.

    bdclose(sys);
