В этом примере показано, как дискретизировать модель непрерывного времени во время моделирования и построить график дискретизированного линейного поведения модели.

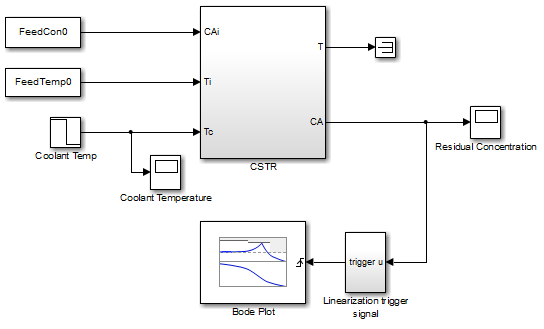

Откройте модель Simulink ®:
scdcstr

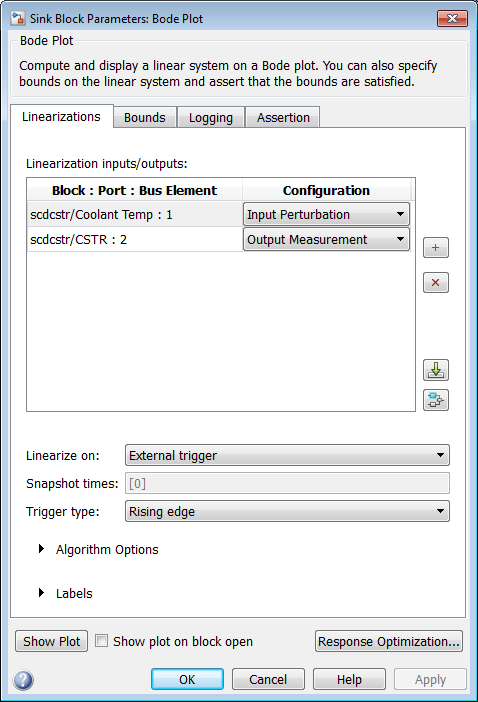

В этой модели блок Bode Plot уже сконфигурирован со следующими параметрами:
Входная точка на входе температуры теплоносителя Coolant Temp
Выходная точка на выходе остаточной концентрации CA
Настройки для линеаризации модели на переднем крае внешнего триггера. Сигнал запуска моделируется в Linearization trigger signal блок в модели.
Сохранение вычисленной линейной системы в рабочей области MATLAB ® какLinearReactor.
Чтобы просмотреть эти конфигурации, дважды щелкните блок.
Дополнительные сведения о параметрах блока см. на страницах ссылок на блоки.
Укажите время выборки для вычисления дискретно-временной линейной системы.

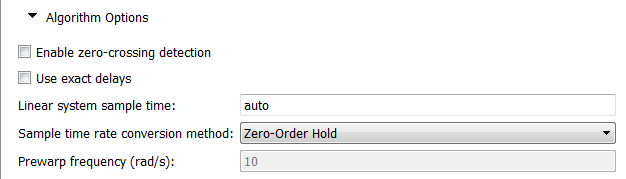

Щелкните
рядом с пунктом Опции алгоритма (Algorithm Options).
Опция расширяется, чтобы отобразить опции алгоритма линеаризации.
Укажите время выборки 2 в поле Время выборки линейной системы.
Дополнительные сведения об этом параметре см. на странице ссылок на блоки.
Щелкните Показать график (Show Plot), чтобы открыть пустое окно графика Моде (Bode).
Постройте график величины и фазы Бода, щелкнув
в окне графика.
Во время моделирования программное обеспечение:
Линеаризация модели при столкновении с передним краем.
Преобразует модель непрерывного времени в линейную модель дискретного времени с временем выборки 2. При этом преобразовании используется значение по умолчанию Zero-Order Hold способ выполнения преобразования времени выборки.

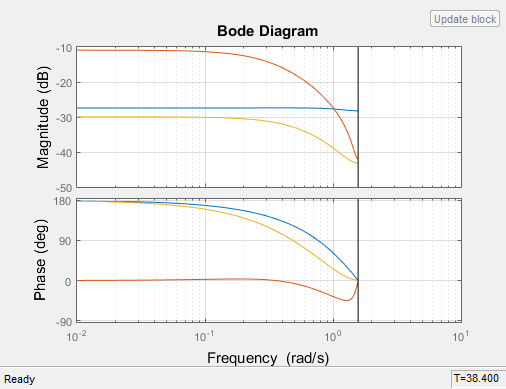

Программа отображает линейное поведение дискретного времени в окне графика Боде. После завершения моделирования окно печати будет напоминать следующий рисунок.
График показывает величину Боде и фазу вплоть до частоты Найквиста, которая вычисляется с использованием заданного времени выборки. Вертикальная линия на графике представляет частоту Найквиста.
