В этом примере показано, как создать набор ввода/вывода линеаризации в оптимизаторе отклика или анализаторе чувствительности.
Для создания набора ввода-вывода линеаризации:
Откройте диалоговое окно «Создание набора ввода/вывода линеаризации» одним из следующих способов:
В диалоговом окне требований в разделе Выбрать системы для привязки (Select Systems to Bound) щелкните значок.
В раскрывающемся списке New (Создать) оптимизатора ответа выберите Linearization I/Os (Линеаризация ввода-вывода).
В модели Simulink ® выберите один или несколько сигналов, которые необходимо определить как точки анализа.

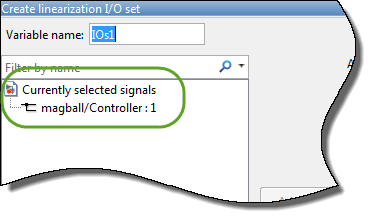

Выбранные сигналы появляются в диалоговом окне Создать набор ввода/вывода линеаризации (Create linearization I/O set) в разделе Выбранные в настоящее время сигналы (Current selected signals).
В разделе Текущие выбранные сигналы (Current selected signals) щелкните сигнал, который требуется добавить. Чтобы выбрать несколько сигналов, удерживайте клавишу Ctrl и щелкните каждый сигнал, который требуется добавить.

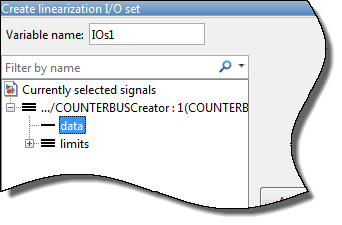

Чтобы добавить сигнал из сигнала шины, разверните шину и выберите сигнал. Например, выберите data сигнал в пределах COUNTERBUS сигнал.

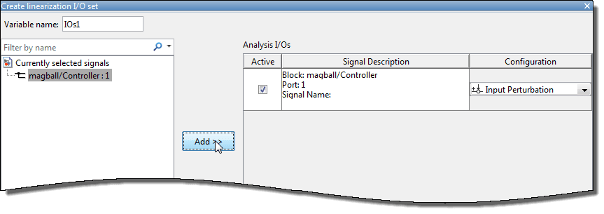

Чтобы добавить сигнал в список операций ввода-вывода анализа, нажмите кнопку Add.
В выпадающем списке Конфигурация для сигнала выберите тип точки анализа, которую требуется определить:
Входное возмущение - указывает аддитивный вход в сигнал.
Выходное измерение (Output Measurement) - измерение по сигналу.
Разрыв контура - задает проем контура.
Вход с разомкнутым контуром (Open-Loop Input) - задает разрыв контура, за которым следует входное возмущение.
Выход с разомкнутым контуром (Open-Loop Output) - задает выходное измерение, за которым следует разрыв контура.
Передача контура (Loop Transfer) - задает выходное измерение перед разрывом контура, за которым следует входное возмущение.
Чувствительность (Sensitivity) - определяет входное возмущение, за которым следует выходное измерение.
Дополнительная чувствительность - задает выходное измерение, за которым следует входное возмущение.
Дополнительные сведения о различных типах точек анализа см. в разделе Задание части модели для линеаризации (Simulink Control Design).
Повторите шаги 1-4 для любых других сигналов, которые необходимо определить как точки анализа.
Совет
Чтобы выделить исходный блок точки анализа в модели Simulink, в списке Операции ввода-вывода анализа (Analysis I/Os) выберите точку анализа и щелкните Подсветить (Highlight).
В поле Имя переменной (Variable name) введите имя набора ввода-вывода.
Нажмите кнопку ОК.
