Перед анализом и предварительной обработкой данных оценки необходимо назначить данные портам или сигналам модели. Для назначения данных модель Simulink ® должна содержать один из следующих элементов:
Блок ввода модели корневого уровня
Примечание
Блок Inport не нужен, если модель уже содержит фиксированный блок ввода, например блок Step.
Зарегистрированный сигнал, который может быть сигналом корневого уровня в модели или сигналом в подсистеме модели
Чтобы включить ведение журнала сигналов для сигнала, в редакторе Simulink выберите сигнал, щелкните стрелку кнопки Simulation Data Inspector
и выберите Log Selected Signals. Дополнительные сведения см. в разделе Экспорт данных сигнала с помощью регистрации сигнала.

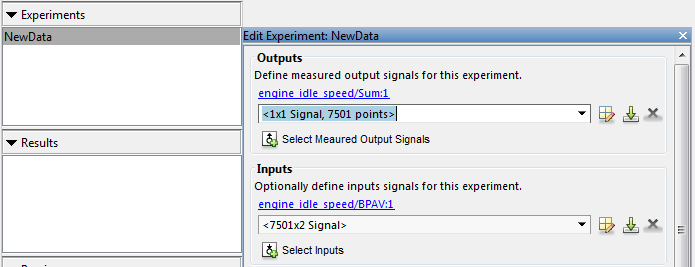

При создании эксперимента, как описано в разделе Создание эксперимента, по умолчанию выбираются порты ввода и вывода верхнего уровня, а также регистрируемые сигналы. Входной и выходной сигналы можно добавлять или удалять с помощью редактора экспериментов. В редакторе экспериментов строки на панели «Входы» соответствуют блокам Inport на корневом уровне модели.
Аналогично, строки на панели «Выходы» соответствуют либо блокам Outport корневого уровня, либо зарегистрированным сигналам в модели.

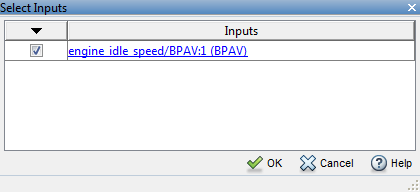

Можно добавить блок Inport в редакторе экспериментов, нажав кнопку Select Inputs на панели Inputs, чтобы открыть диалоговое окно Select Inputs. Можно выбрать требуемый блок ввода, установив соответствующий ему флажок и нажав кнопку OK. Существует только один блок ввода для engine_idle_speed модель.
С помощью диалогового окна можно импортировать входные данные путем ввода, например: [time,iodata(:,1)] на панели «Входы». Дополнительные сведения об импорте данных см. в разделе Импорт данных.

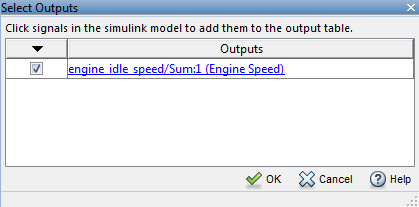

Можно добавить блок Вывод (Output) в редакторе экспериментов, щелкнув Выбрать измеренные выходные сигналы (Select Measured Output Signals) на панели Выходы (Outputs), чтобы открыть диалоговое окно Выбор выходных сигналов (Select Outputs). Можно выбрать требуемый блок исходящего порта, установив соответствующий флажок и нажав кнопку OK. Существует только один блок исходящего порта для engine_idle_speed модель.
С помощью диалогового окна можно импортировать выходные данные путем ввода, например: [time,iodata(:,2)] на панели «Входы». Дополнительные сведения об импорте данных см. в разделе Импорт данных.
