Таблицу параметров (Parameter Table) можно использовать для управления ограничениями параметров модели для анализа. Если наложить ограничение на параметр в модели, во время анализа этот параметр принимает только заданное значение или значения ограничения. Группа ограничений для параметров в той же модели также называется конфигурацией параметров. Группы ограничений параметров можно хранить в кодовом файле MATLAB ®, называемом файлом конфигурации параметров. Дополнительные сведения о настройке параметров для Simulink ® Design Verifier™ см. в разделе Определение значений ограничений для параметров.
Чтобы включить настройку параметров, на вкладке Design Verifier в разделе Prepare в раскрывающемся меню параметров режима выберите Settings. В диалоговом окне «Параметры конфигурации» на панели Design Verifier > Parameters выберите Enable parameter configuration.
С помощью таблицы параметров можно экспортировать значения ограничений параметров в файл кода MATLAB. Если позже требуется использовать ту же конфигурацию параметров в другом анализе, можно импортировать ранее заданные значения ограничений параметров из файла кода MATLAB.
Чтобы экспортировать значения ограничений параметров в файл, выполните следующие действия.
На вкладке «Design Verifier» в разделе «Prepare» в раскрывающемся меню параметров режима выберите «Settings». В диалоговом окне «Параметры конфигурации» выберите «Design Verifier» > «Parameters».

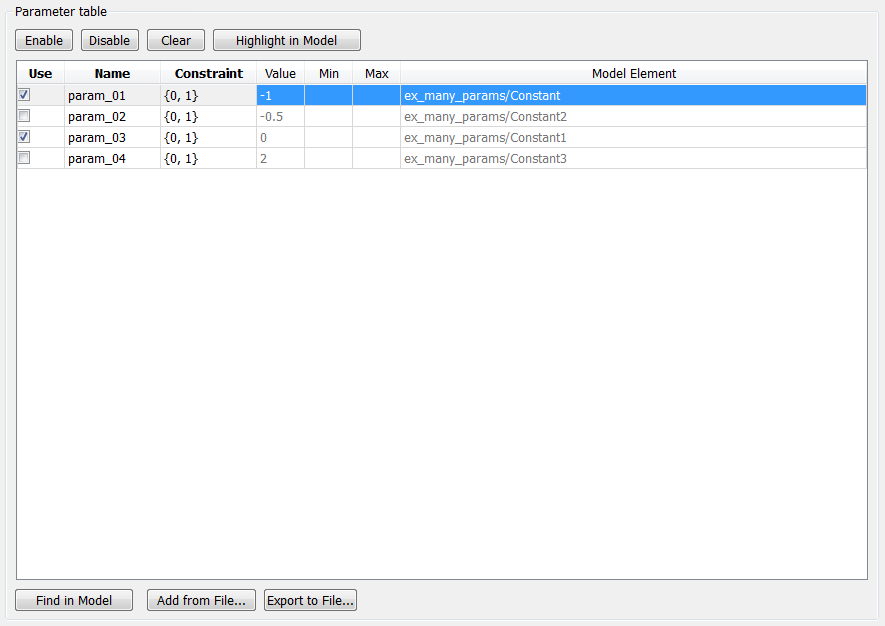

Таблица параметров (Parameter Table) показывает указанные значения ограничений для параметров в модели, как в следующем примере снимка экрана.
Щелкните Экспорт в файл (Export to File).
Файл конфигурации параметров сохраняет текущие конфигурации параметров в .m с указанным именем. Параметры, для которых не установлен флажок Использовать (Use), отображаются в файле конфигурации параметров в виде строк с комментариями.
В примере, показанном на предыдущем шаге, файл конфигурации параметров содержит следующий код:
function params = ex_many_params_config params.param_01 = {0, 1}; % params.param_02 = {0, 01}; params.param_03 = {0, 1}; % params.param_04 = {0, 1};
Если конфигурации параметров для анализа были определены в версии до R2014a, можно импортировать соответствующие файлы MATLAB и управлять этими параметрами в таблице параметров.
Чтобы импортировать ограничения параметров из файла кода MATLAB:
На вкладке «Design Verifier» в разделе «Prepare» в раскрывающемся меню параметров режима выберите «Settings». В диалоговом окне «Параметры конфигурации» выберите «Design Verifier» > «Parameters».
Щелкните Добавить из файла (Add from File). Выберите файл конфигурации параметров.
Таблица параметров загружает указанные ограничения параметров из кода, исключая комментарии кода, из файла. Если задать ограничение для параметра, а затем загрузить файл конфигурации параметра, содержащий спецификацию ограничения для того же параметра, ограничение, указанное в файле, перезаписывает ранее существовавшее ограничение в таблице.
Simulink Design Verifier предоставляет файл конфигурации параметров примера модели sldvdemo_param_identification:
matlabroot/toolbox/sldv/sldvdemos/sldvdemo_param_ident_config.m
