Можно использовать Simulink ® Real-Time™ Explorer для изменения параметров приложения в реальном времени во время его работы или между запусками. Не требуется перестраивать модель Simulink, переводить интерфейс Simulink в внешний режим или подключать интерфейс Simulink к приложению реального времени.
В этой процедуре используется модель slrt_ex_osc.
Перед настройкой значений параметров настройте инспектор данных моделирования:
Откройте инспектор данных моделирования ().
Щелкните Компоновка (Layout) ().
Выберите два горизонтальных дисплея.
Открытая модель slrt_ex_osc. Задайте свойству Stop time значение inf. В редакторе Simulink на вкладке «Real-Time» выберите «Run on Target» > «Stop Time» и установите для параметра «Stop Time» значение inf.
Подключиться к целевому компьютеру. Переключите индикатор Disconnected в Connected.
Создайте и загрузите приложение реального времени на целевой компьютер. Нажмите кнопку Run on Target.

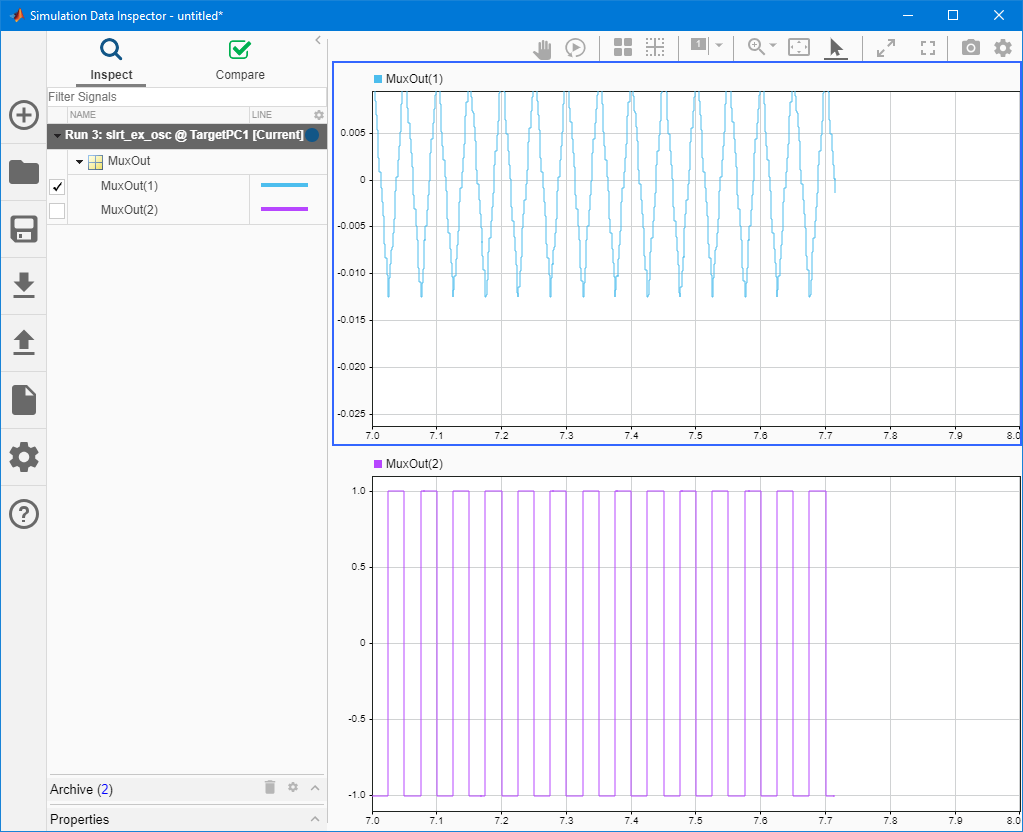

В инспекторе данных моделирования перетащите сигнал MureOut (1) на верхний дисплей и перетащите сигнал MuxOut (2) на нижний дисплей.
Для просмотра начальных значений параметров:
Откройте обозреватель Simulink Real-Time. На вкладке «Real-Time» выберите «Prepare» > «SLRT Explorer».
Выберите вкладку Параметры (Parameters). На вкладке перечислены параметры Amplitude, Frequency, A, и C с их ценностями.
Чтобы обновить значение параметра, выполните следующие действия.
Выберите значение параметра для Amplitude и измените значение на 0.5.
Выберите значение параметра для Frequency и измените значение на 15.
После каждого изменения отображение сигнала в инспекторе данных моделирования изменяется в соответствии с эффектом изменения параметра. С помощью пакетного режима можно одновременно изменить несколько параметров. Дополнительные сведения см. в разделах Настройка параметров с использованием пакетного режима и Обновить все.
